4.6 Montage d'un conduit de fumée
avec sortie par l'arrière
Le produit est livré avec un conduit d'évacuation de la fumée
prévu pour une sortie par le haut. Si vous souhaitez une
évacuation par l'arrière, procédez comme suit :

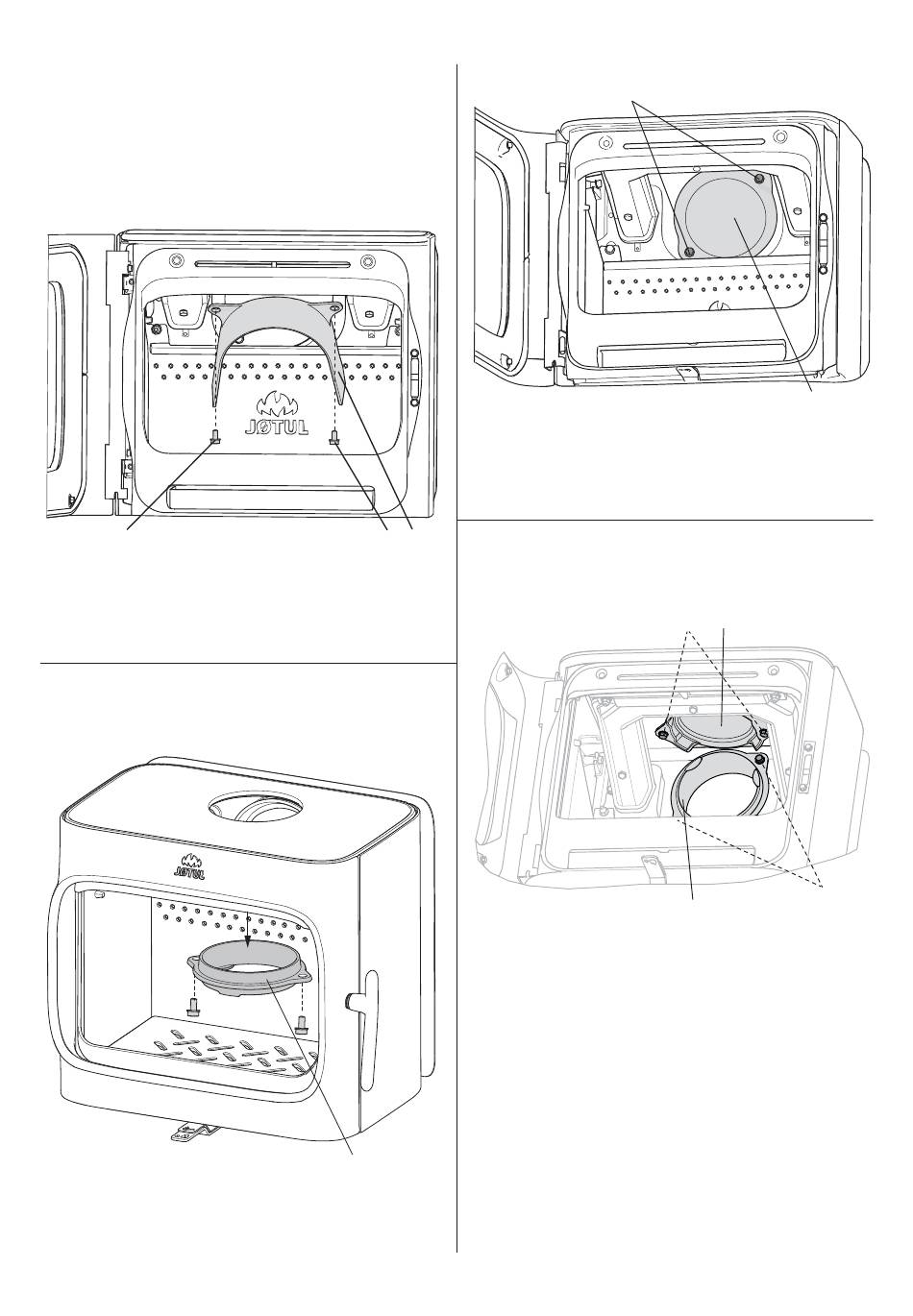

Fig. 20
B
1. Positionner correctement l'appareil. Voir la fi g. 1.
2. Desserrer les vis (B) et retirer le défl ecteur (A).
Fig. 21
3. Dévisser la buse (A) de la sortie par le haut.
Fig. 22
4. Desserrer les vis (B) et enlever le couvercle (A) de la sortie
arrière de l'intérieur du poêle.
B A
Fig. 23
5. Fixer la sortie des fumées (A) à la sortie à l'arrière avec les
deux vis (C) depuis l'intérieur du poêle.
6. Fixer le couvercle (B) à la sortie par le haut avec les deux
vis (D) depuis l'intérieur du poêle.
7. Fixer le défl ecteur (fi g. 20 A).
