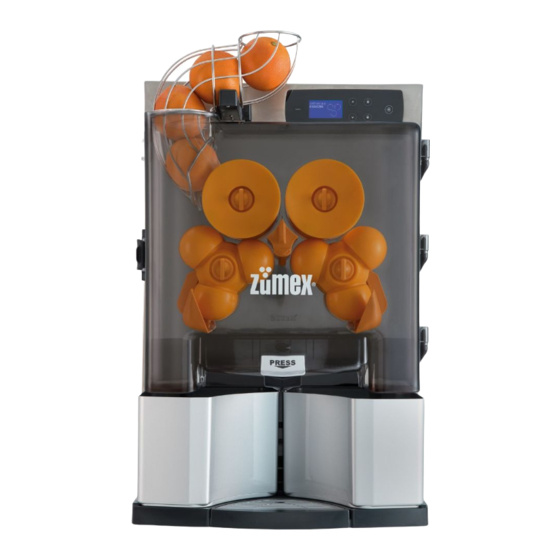

ZUMEX Essential Basic Manuel De L'utilisateur

Masquer les pouces Voir aussi pour Essential Basic:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
ESSENTIAL BASIC · ESSENTIAL PRO · VERSATILE PRO

Publicité

Table des Matières
loading

Manuels Connexes pour ZUMEX Essential Basic

Sommaire des Matières pour ZUMEX Essential Basic

  • Page 1 ESSENTIAL BASIC · ESSENTIAL PRO · VERSATILE PRO...
  • Page 4 ESPAÑOL · MANUAL DE USUARIO ENGLISH · USER´S MANUAL FRANÇAIS · MANUEL DE L´UTILISATEUR DEUTSCH · BEDIENUNGSANLEITUNG ITALIANO · MANUALE DELL’UTILIZZATORE...
  • Page 5 Diagrams with parts: Essential Basic Diagrams with parts: Essential Basic...
  • Page 6 Diagrams with parts: Essential Pro Diagrams with parts: Essential Pro...
  • Page 7 Diagrams with parts: Versatile Pro Diagrams with parts: Versatile Pro...
  • Page 8 ZUMEX ESSENTIAL BASIC Fig. 1 Fig. 2 Fig. 3 ZUMEX ESSENTIAL PRO ZUMEX VERSATILE PRO Fig. 4 Fig. 5 Essential Basic · Essential Pro · Versatile Pro...
  • Page 9 Fig. 6 Fig. 7 Frutas Fig. 8 Fig. 9 Fig. 10 Fig. 11A Fig. 12A Fig. 12B Fig. 13 90º Essential Pro · Versatile Pro...

  • Page 10: Electrical Diagram

    Electrical Diagram Essential Basic MOTOR MOTOR MOTEUR MOTOR MOTORE DETECTOR DOBLE DOUBLE DETECTOR DOUBLE DÉTECTEUR DOPPELDETEKTOR DOPPIO SENSORE TOMA DE TIERRA GROUND PRISE DE TERRE ERDUNG MESSA A TERRA CIRCUITO DE MANIOBRA CONTROL CIRCUIT CIRCUIT DE COMMANDE STEURSTROMKREIS CIRCUITO DI CONTROLLO...
  • Page 11 Electrical Diagram Essential Pro CIRCUITO IR BOTONERA IR CIRCUIT kEYBOARD CIRCUIT IR ECRAN DE PROGRAMMATION IR STROMKREIS BEDIENTAFEL CIRCUITO IR PULSANTIERA MOTOR MOTOR MOTEUR MOTOR MOTORE DETECTOR CUBETA ZUMO DETECTOR JUICE CONTAINER DÉTECTEUR RESERVOIR JUS DETEKTOR SAFTBEHÄLTER SENSORE VASCHETTA SPREMUTA DETECTOR GRIFO DETECTOR FAUCET DÉTECTEUR ROBINET...
  • Page 12 Electrical Diagram Versatile Pro BOTONERA kEYBOARD ECRAN DE PROGRAMMATION BEDIENTAFEL PULSANTIERA MOTOR MOTOR MOTEUR MOTOR MOTORE DETECTOR CUBETA ZUMO DETECTOR JUICE CONTAINER DÉTECTEUR RESERVOIR JUS DETEKTOR SAFTBEHÄLTER SENSORE VASCHETTA SPREMUTA DETECTOR GRIFO DETECTOR FAUCET DÉTECTEUR ROBINET DETEKTOR HAHN SENSORE SPINA DI EROGAZIONE CIRCUITO DE MANIOBRA TOMA DE TIERRA CONTROL CIRCUIT...
  • Page 13 El siguiente Manual hace referencia a los siguientes modelos: Essential Basic · Essential Pro · Versatile Pro...

  • Page 14: Table Des Matières

    18 Garantía 19 Instrucciones de utilización 19 Descripción general 20 Preparación 21 Funcionamiento 28 Limpieza 30 Detección de averías 32 Declaración CE de conformidad Zumex se reserva el derecho a modiicar sin previo aviso la información contenida en este manual.

  • Page 15: Original System

    Un sistema de exprimido original y la tecnología antibacterías ASP. ORIGINAL SYSTEM Sistema de exprimido original patentado por ZUMEX. Los tambores de exprimido extraen la máxima cantidad de zumo evitando el contacto con la corteza y garantizando su mejor calidad, sabor e higiene.

  • Page 16: Asp

    La primera generación de exprimidoras con tecnología antibacterias exclusiva. ZUMEX ASP es la única tecnología antibacterias basada en los iones de plata que inhibe el crecimiento de bacterias entre lavado y lavado garantizando una protección extra eicaz y duradera. www.zumexasp.com Con la presencia de humedad...

  • Page 17: Información General Importante

    - Nueva coniguración botonera táctil: más sencillo e intuitivo - 23 idiomas a elegir - Grifo antigoteo Los datos especíicos de su exprimidora Zumex (tensión, frecuencia y otros datos de inte- · rés), se encuentran en la Etiqueta de Identiicación que encontrará en la propia máquina.

  • Page 18: Características Técnicas

    Características Técnicas Essential Basic Essential Pro Versatile Pro Podium Naranjas por minuto: Dimensiones (cm): 47 x 50 x 88 cm 47 x 50 x 75 cm 47 x 55 x 85 cm 47,5 x 58 x 80 cm Peso Neto (Kg):...

  • Page 19: Garantía

    DE SERIE de la Etiqueta de Identiicación. Repuestos originales Zumex le recomienda la utilización de repuestos y accesorios originales Zumex, para el perfecto mantenimiento de la máquina. Han sido expresamente homologados para su tipo de máquina y objeto de un control especial por nuestra parte que permite constatar la iabilidad, seguridad y calidad que exigen las normas de Zumex.

  • Page 20: Instrucciones De Utilización

    Instrucciones de Utilización Descripción General Zumex Essential Basic Zumex Essential Pro Zumex Versatile Pro Cubeta zumo Cubeta zumo Cubeta zumo Filtro cubeta Filtro cubeta Filtro cubeta Cubierta Zumex Cubierta Zumex Cubierta Zumex Tambor Macho Tambor Macho Tambor Macho Tambor Hembra...

  • Page 21: Preparación

    65 y 78 mm) Funcionamiento Essential Basic: Tras conectar la máquina a la red, ponga un vaso / jarra bajo la salida de zumo y pulse el botón verde (Fig. 3) La máquina comenzará a exprimir zumo al Instante. Para detener el exprimido, pulse el botón rojo.
  • Page 22 “OFF” como cancelar. Modos de Funcionamiento en Zumex Essential Pro Zumex Essential Pro puede funcionar en dos modos de trabajo: Autostart: La máquina detecta las naranjas en el tubo de alimentación y se pone en marcha al paso de las mismas.
  • Page 23 ON para conirmar su selección. Pulse OFF repetidamente hasta salir del MENU. Coniguración Su exprimidora Zumex le permite ajustar parámetros según sus preferencias, todos los ajustes se realizan desde MENU > CONFIGURACIÓN. Pulse la tecla MENU durante unos segundos para entrar en el menú y seleccione CONFIGURACIÓN, pulse ON para conirmar su selección.

  • Page 24: Servicio Técnico

    Servicio Técnico Las exprimidoras Zumex Essential Pro y Versatile Pro le dan la información requerida para el correcto mantenimiento de la unidad, además de disponer de contador de naranjas exprimidas que se puede conigurar en este modo. Pulse la tecla MENÚ...
  • Page 25 · Calibrar: Seleccione CALIBRAR y pulse ON. A continuación introduzca su PIN y pulse ON. La máquina le pedirá conirmación ‘¿Calibrar?’, pulse ‘ON’ para conirmar la calibración automática. A continuación la máquina realizará dicha calibración y mostrará el valor de calibración ajustado. Vuelva al menú pulsando OFF. Esta opción se realizará...
  • Page 26 · Contador total: Le muestra todas las naranjas consumidas en toda la vida de la exprimidora, este contador no se puede borrar. Dentro del menú de SERVICIO TÉCNICO seleccione CONTADORES > CONTADOR TOTAL y presione ON para conirmar su selección. Podrá visualizar número de naranjas en pantalla.
  • Page 27 Resumen de los Modos de Funcionamiento Zumex Essential Pro y Versatile Pro Profesional Frutas Idioma 1/23 Pin ? Offset 0000 0000 Pin ? 0000 Instrucciones de Utilización Español...
  • Page 28 Resumen de los Modos de Funcionamiento Zumex Essential Pro y Versatile Pro Nuevo Pin borrar ? 000000 Español Instrucciones de Utilización...

  • Page 29: Limpieza

    Con objeto de evitar la acumulación de cera, es importante limpiar frecuentemente · el alimentador de fruta de los modelos Zumex Versatile. En los modelos con mueble limpie la tolva y el interior del mueble ·...
  • Page 30 RECUERDE: No introducir la cubierta delantera en el lavavajillas. Para su limpieza puede utilizar una bayeta suave empapada en agua y jabón apto para vajillas. En ningún caso deberá utilizar productos abrasivos ni ningún producto anti-cal. Español Instrucciones de Utilización...

  • Page 31: Detección De Averías

    Detección de Averías AVERIA: La máquina no funciona Causa posible Corrección Máquina desenchufada. Conéctela a la red. No llega corriente al enchufe. Compruebe el enchufe. Cubierta mal colocada. Asegúrese de su correcta colocación. Cubeta zumo mal colocada. Asegúrese de su correcta colocación. Desconectar la máquina de la red y Hay un bloqueo de los tambores.
  • Page 32 AVERIA: El grifo se obstruye Causa posible Corrección El zumo tiene semillas o exceso de pulpa. Desmontar y limpiar el grifo según Fig. 11A. AVERIA: La máquina se para cada poco tiempo Causa posible Corrección Revisar que las rejillas de ventilación Insuiciente ventilación.

  • Page 33: Mensajes En La Pantalla

    * El mensaje: “Error de teclado” puede no aparecer en el display debido a que no hay comunicación entre la CPU y la placa botonera. Declaración CE de Conformidad Nosotros ZUMEX GROUP S.A. con domicilio en Polígono Industrial de Moncada III, C/ Molí, 2 - 46113 Moncada, Valencia (España) declaramos bajo nuestra exclusiva responsabilidad que los modelos de máquinas exprimidoras de Zumo Essential Basic...
  • Page 34 EN 60335-2-14 Seguridad de los aparatos electrodomésticos y análogos. Parte 2-14: Requi- sitos particulares para máquinas de cocina. 2006 Aparatos electrodomésticos y análogos. Campos electromagnéticos. Méto- EN 50366 dos de evaluación y medición. 2003 EN 55014-1 Compatibilidad electromagnética. Requisitos para aparatos electrodomés- ticos, herramientas eléctricas y equipos análogos.
  • Page 35 The following Manual refers to the following models: Essential Basic · Essential Pro · Versatile Pro...
  • Page 36 39 Technical Features 40 Warranty 41 Usage Instructions 41 General description 42 Preparation 43 Operation 50 Cleaning 52 Fault detection 54 CE Declaration of Conformity Zumex reserves the right to modify the information contained in this manual without prior notice.

  • Page 37: Original System

    A Original squeezing system and Technology antibacterial ASP. ORIGINAL SYSTEM Original squeezing system patented by ZUMEX. The rotating squeezing units extract the maximum amount of juice preventing their contact with the cortex and thus ensuring better quality, taste and hygiene.

  • Page 38: Asp

    The irst generation of orange juicers with exclusive antibacterial technology. ZUMEX ASP is a unique antibacterial technology based on silver ions that inhibit bacterial growth between washes providing extra-effective protection and durability. www.zumexasp.com Under moist conditions... ZUMEX ASP delivers silver ions.

  • Page 39: Important General Information

    - New touch control coniguration: more user-friendly - 23 languages to choose from - Anti-drip tap The speciic particulars about your Zumex juicer (voltage, frequency and other data of · interest) are stated on the Identiication Label on the machine itself.

  • Page 40: Technical Features

    Technical Features Essential Basic Essential Pro Versatile Pro Podium Oranges per minute: Dimensions (cm): 47 x 50 x 88 cm 47 x 50 x 75 cm 47 x 55 x 85 cm 47,5 x 58 x 80 cm Net Weight (Kg):...

  • Page 41: Warranty

    Identiication Label. Replacement of original parts Zumex recommends the use of Zumex spare parts and accessories for keeping the machine in perfect condition. These parts have been expressly adapted for your type of machine and have been subjected to our strict controls ensuring their reliability;...

  • Page 42: Usage Instructions

    Usage Instructions General Description Zumex Essential Basic Zumex Essential Pro Zumex Versatile Pro Juice container Juice container Juice container Filter container Filter container Filter container Zumex cover Zumex cover Zumex cover Lower pressing unit Lower pressing unit Lower pressing unit...

  • Page 43: Preparation

    65 and 78 mm recommended) Operation Essential Basic: Place a glass / jug under the juice outlet and press the green button (Fig. 3). The machine will start to operate when you press the button. To stop the juicer, press the red button.
  • Page 44 As a general rule, to operate within the menu, we can regard the “ON” button as accept and “OFF” as cancel. Operating Modes with Zumex Essential Pro Zumex Essential Pro can work in two operating modes: Autostart: The machine detects the oranges in the feeder tube and starts up as the oranges pass by.
  • Page 45 ON to conirm your selection. Press OFF several times until you exit MENU. Coniguration Your Zumex juicer allows you to adjust the parameters according to your preferences. All adjustments are made at MENU > CONFIGURATION. Press the MENU key for a few seconds to enter the menu and select CONFIGURATION, press ON to conirm your selection.

  • Page 46: Technical Service

    Technical Service The Zumex Essential Pro and Versatile Pro juicers provide you with the information you need for correct unit maintenance. They are also itted with a squeezed orange counter which can be conigured in this mode. Press the MENU key for a few seconds to enter the menu and select TECHNICAL SERVICE, press ON to conirm your selection and OFF to return to the previous menu.
  • Page 47 · Calibrate: Select CALIBRATE and press ON. Next, set your PIN number and press ON. The machine will ask for conirmation: ‘Calibrate?’, press ‘ON’ to conirm the automatic calibration. The machine will then carry out said calibration and dis- play the adjusted calibration value. Return to the menu, pressing OFF. This option must only be carried out under the supervision of the Technical Servi- ce and when it has been speciically indicated.
  • Page 48 · Total counter: This shows you all the oranges consumed throughout the life of the juicer, this counter cannot be deleted. On the TECHNICAL SERVICE menu select COUNTERS > TOTAL COUNTER and press ON to conirm your selection. You can view the number of oranges on the screen. Move up to the upper menu by pressing OFF.
  • Page 49 Summary of Zumex Essential Pro and Versatile Pro Operating Modes Working mode Coniguration Professional Technical Service Professional Professional Fruits Working mode Lighting Lighting Coniguration Language Technical Service Offset Language Lighting English Language Offset 1/23 Pin ? Offset Lighting Language 0000...
  • Page 50 Summary of Zumex Essential Pro and Versatile Pro Operating Modes Serial number New Pin Voltage Calibration Counters Serial number Partial Counters Delete ? Partial Counters Partial Counters Total Counter Voltage Discounter Calibration Counters Partial Counters Total Counter Total Counter Discounter...

  • Page 51: Cleaning

    In order to avoid the accumulation of wax it is important to clean the fruit feeder · frequently of Zumex Versatile Pro models. On models with a base stand clean the hopper and the inside of the stand, making ·...
  • Page 52 REMEMBER: Do not put the front cover in the dishwasher. To clean it you can use a soft cloth dipped in water and washing-up liquid. Under no circumstances must you use abrasive products nor anti-lime products. English Usage Instructions...
  • Page 53 Detecting Faults FAULT: The machine doesn’t work Possible cause Correction Machine not plugged in. Plug it in. No power is reaching the plug. Check the socket. Cover not itted properly. Make sure it has been it properly. Juice container not itted properly. Make sure it has been it properly.
  • Page 54 FAULT: The faucet gets blocked Possible cause Correction The juice has seeds or too much pulp. Disassemble and clean the faucet according Fig. 11A. FAULT: The machine stops every now and again Possible cause Correction Check that the appliance’s ventilation Insuficient ventilation.

  • Page 55: Screen Messages

    ZUMEX GROUP S.A., whose registered ofices are situated at Polígono Industrial de Moncada III, C/ Molí, 2 - 46113 Moncada, Valencia (Spain) does hereby declare, under its sole responsibility, that the Essential Basic - Essential Pro - Versatile Pro juicer machine models conform to the following harmonised standards: Machine safety.
  • Page 56 Safety of household electrical appliances and similar. Part 2-14: Speciic EN 60335-2-14 requirements for kitchen appliances. 2006 Household electrical appliances and similar. Electromagnetic ields. Evalua- EN 50366 tion and measurement methodologies. 2003 EN 55014-1 Electromagnetic compatibility. Requirements for household electrical appliances, electrical tools and similar equipment.
  • Page 57 Le Manuel suivant se réfère aux modèles suivants: Essential Basic · Essential Pro · Versatile Pro...
  • Page 58 61 Caractéristiques Techniques 62 Garantie 63 Instructions d’utilisation 63 Description générale 64 Préparation 65 Fonctionnement 72 Nettoyage 74 Détection des pannes 76 Déclaration de conformité CE Zumex se réserve le droit de modiier sans avis préalable l’information contenue dans ce manuel.

  • Page 59: Original System

    Un système de pressage original et une technologie antibactérienne ASP. ORIGINAL SYSTEM Système de pressage original breveté par ZUMEX. Les tambours de pressage extraient une quantité maximale de jus, évitant ainsi le contact avec les écorces et assurant une meilleure qualité, un meilleur goût et une...

  • Page 60: Asp

    La première génération de presse-agrumes dotée d’une technologie antibactérienne. ZUMEX ASP est la seule technologie antibactérienne basée sur des ions argent qui inhibe la croissance de bactéries entre les lavages et en assurant une protection très eficace et durable. www.zumexasp.com Présence d’humidité...

  • Page 61: Information Générale Importante

    Avant de procéder au nettoyage de la machine ou avant d’y effectuer un entretien, · n’oubliez pas de la débrancher. Zumex adopte, sur le territoire espagnol, les mesures nécessaires pour que les machines · mises sur le marché soient recueillies de façon sélective et aient une bonne gestion de l’environnement.

  • Page 62: Caractéristiques Techniques

    Caracteristiques Techniques Essential Basic Essential Pro Versatile Pro Podium Oranges par minute: Dimensions (cm): 47 x 50 x 88 cm 47 x 50 x 75 cm 47 x 55 x 85 cm 47,5 x 58 x 80 cm Poids Net (Kg):...

  • Page 63: Garantie

    Nº DE SÉRIE de l’Étiquette d’Identiication. Pièces détachées d’origine Zumex vous conseille d’utiliser les pièces détachées et les accessoires d’origine Zumex pour l’ entretien parfait de la machine. Ils ont été expressément homologués pour ce genre de machine et ont subi un contrôle spécial de notre part, pour permettre une iabilité, une sécurité...

  • Page 64: Conseils D'utilisation

    Conseils d’Utilisation Description Générale Zumex Essential Basic Zumex Essential Pro Zumex Versatile Pro Réservoir pulpe Réservoir pulpe Réservoir pulpe Filtre réservoir Filtre réservoir Filtre réservoir Boîtier Zumex Boîtier Zumex Boîtier Zumex Tambour Mâle Tambour Mâle Tambour Mâle Tambour Femelle Tambour Femelle Tambour Femelle Poubelle à...

  • Page 65: Préparation

    (Conseillé entre 65 et 78 mm) Fonctionnement Essential Basic: Mettez un verre / une carafe sous la sortie du jus et appuyez sur le bouton vert (Fig. 3). L’appareil commenceraà exprimer du jus aussitôt. Pour arrêter le pressage, appuyez sur le bouton rouge.

  • Page 66: Modes De Fonctionnement De Zumex Essential Pro

    Accepter et le bouton “OFF” Annuler. Modes de fonctionnement de Zumex Essential Pro Zumex Essential Pro peut fonctionner en deux modes: Autostart: La machine détecte les oranges dans le tuyau d’alimentation et se met en marche avec ces dernières.
  • Page 67 Coniguration otre presse-agrumes Zumex vous permet de régler les paramètres selon vos préférences. Tous les réglages se réaliseront à partir du MENU » CONFIGURATION. Appuyez sur la touche MENU pendant quelques secondes pour entrer dans le menu et choisissez CONFIGURATION, appuyez sur ON pour conirmer votre choix.

  • Page 68: Service Technique

    Service Technique Les presse-agrumes Zumex Essential Pro et Versatile vous donnent l’information demandée pour le bon entretien de l’unité, en plus de disposer d’un compteur d’oranges pressées qui peut être coniguré sur ce mode. Appuyez sur la touche MENU pendant quelques secondes pour entrer dans le menu et sélectionnez SERVICE TECHNIQUE, appuyez sur ON pour conirmer votre sélection et sur OFF pour revenir...
  • Page 69 · Calibrer: Choisissez CALIBRER et appuyez sur ON. Ensuite, introduisez votre PIN et appuyez sur ON. La machine vous demandera de conirmer ‘Calibrer?’, appuyez sur ON pour conirmer le calibrage automatique. Ensuite, la machine réalisera le calibrage en question et indiquera la valeur du calibrage réglée. Retournez au menu en appuyant sur OFF. Cette option se réalisera uniquement sous le contrôle du service technique et quand il le sera expressément indiqué.
  • Page 70 · Compteur total: Il vous montre toutes les oranges consommées pendant toute la durée du fonctionnement de la machine. Ce compteur ne peut s’effacer. Dans le menu de SERVICE TECHNIQUE, sélectionnez COMPTEURS > COMPTEUR TOTAL et appuyez sur ON pour conirmer votre choix. Vous pourrez visualiser le nombre d’oranges sur l’écran.

  • Page 71: Résumé Des Modes De Fonctionnement Zumex Essential Pro Et Versatile Pro

    Résumé des Modes de Fonctionnement Zumex Essential Pro et Versatile Pro Mode d’emploi Coniguration Professionnel Service Technique Professionnel Professionnel Fruits Mode d’emploi Illumination Illumination Coniguration Langue Service Technique Offset Langue Illumination Français Langue Offset 1/23 Pin ? Offset Illumination Langue...
  • Page 72 Résumé des Modes de Fonctionnement Zumex Essential Pro et Versatile Pro Numéro de Série Nouveau Pin Tension Calibrage Compteurs Numéro de Série Compteur Partiel Effacer ? Compteur Total Compteur Partiel Compteur Total Tension Décompteur Calibrage Compteurs Compteur Partiel Compteur Total Compteur Total Décompteur...

  • Page 73: Nettoyage

    Pour éviter que la cire ne s’accumule, il est important de nettoyer fréquemment · l’alimentateur de fruits des modèles Zumex Versatile. Sur les modèles avec meuble, nettoyez la trémie et l’intérieur du meuble, en vériiant bien ·...
  • Page 74 NOUBLIEZ PAS: Ne pas introduire le boîtier avant dans le lave-vaisselle. Pour le nettoyer, vous pouvez utiliser un chiffon doux imbibé d’eau et de liquide vaisselle. Vous ne devrez en aucun cas utiliser des produits abrasifs ni des produits anticalcaire. Français Conseils d’Utilisation...

  • Page 75: Détection Des Pannes

    Détection de Pannes PANNE: La machine ne marche pas Cause possible Solution Appareil débranché. Branchez-le au réseau électrique. Le courant n’arrive pas à la iche. Vériiez la iche. Boîtier mal placé. Vériiez qu’il est bien mis. Vériiez qu’il est bien mis. Réservoir à...

  • Page 76: Panne: Le Robinet Se Bouche

    PANNE: Le robinet se bouche Cause possible Solution Le jus a des pépins ou un excès de pulpe. Démonter et nettoyer le robinet selon la Fig. 11A. PANNE : La machine s’arrête souvent Cause possible Solution Vériiez que les grilles de ventilation Ventilation insufisante.

  • Page 77: Messages Sur L'écran

    * Le message: “Erreur de clavier” peut ne pas s’aficher à cause d’un manque de communication entre le CPU et la plaque de commande. Déclaration CE de Conformité Nous, ZUMEX GROUP S.A. , ayant notre siège à Polígono Industrial de Moncada III, C/ Molí, 2 46113 Moncada, Valencia (Espagne) , déclarons, sous notre responsabilité exclusive, que les modèles de machines de presses-oranges de Zumo Essential Basic - Essential Pro - Versatile...
  • Page 78 EN 60335-1 Sécurité des appareils électroménagers et semblables. Partie 1: Conditions générales. 2002 EN 60335-2-14 Sécurité des appareils électroménagers et semblables. Partie 2-14: Conditions particulières pour les appareils de cuisine. 2006 Sécurité des appareils électroménagers et semblables. EN 50366 Champs électromagnétiques. Méthodes d’évaluation et mesure. 2003 Compatibilité...
  • Page 79 Diese Bedienungsanleitung bezieht sich auf folgende Modelle: Essential Basic · Essential Pro · Versatile Pro...
  • Page 80 83 Technische Eigenschaften 84 Garantie 85 Bedienungsanleitung 85 Allgemeine Beschreibung 86 Vor der Inbetriebnahme 87 Bedienung 94 Reinigung 96 Fehlersuche und Fehlerbehebung 98 EG-Konformitätserklärung Zumex behält sich das Recht vor, die in dieser Bedienungsanweisung angeführten Informationen ohne vorherige Ankündigung zu ändern.

  • Page 81: Original System

    Nur ZUMEX bietet Ihnen: Ein originales Entsaftersystem und die antibakterielle ASP Technologie. ORIGINAL SYSTEM Originales, patentiertes Entsaftersystem von ZUMEX. Die Entsaftertrommeln gewinnen die maximale Menge an Fruchtsaft, wobei der Kontakt mit der Schale vermieden wird, um eine bessere Qualität, einen besseren...

  • Page 82: Asp

    Die erste Generation eines Entsafters aus exklusiver, antibakterieller Technologie. ZUMEX ASP ist die einzige antibakterielle Silberionen-Technologie, die dem Bakte- rienwachstum zwischen den Reinigungen vorgebeugt und damit einen zusätzlichen, efizienten und haltenden Schutz garantiert. www.zumexasp.com In Gegenwart von Feuchtigkeit... Setzt ZUMEX ASP Silberionen frei.

  • Page 83: Allgemeine Wichtige Hinweise

    - Neue Touchscreen Koniguration: einfacher und intuitiv - 23 auswählbare Sprachen - Antitropf - Ausguss Die für Ihre Zumex - Saftpresse speziischen Daten (Spannung, Frequenz und andere · wichtige Daten) beinden sich auf der Identiikationsetikette des Gerätes. Bitte wenden Sie sich für alle technischen Fragen an Ihren Vertragshändler / den ·...

  • Page 84: Technische Eigenschaften

    Technische Eigenschaften Essential Basic Essential Pro Versatile Pro Podium Orangen pro Minute: Dimensionen (cm): 47 x 50 x 88 cm 47 x 50 x 75 cm 47 x 55 x 85 cm 47,5 x 58 x 80 cm Nettogewicht (Kg):...

  • Page 85: Garantie

    SERIENNUMMER des Identiikationsetiketts zu nennen. Originale Ersatzteile Um die perfekte Instandhaltung des Gerätes zu gewährleisten, empiehlt Ihnen Zumex die Verwendung der originalen Zumex Ersatz- und Zubehörteile. Diese wurden ausdrücklich für Ihren Gerätetypen zugelassen und unterliegen unserem besonderen Kontrollverfahren, das die Zuverlässigkeit, Sicherheit und Qualität der von Zumex gestellten Richtlinien erfüllt.

  • Page 86: Bedienungsanleitung

    Bedienungsanleitung Allgemeine Beschreibung Zumex Essential Basic Zumex Essential Pro Zumex Versatile Pro Saftbehälter Saftbehälter Saftbehälter Behälterilter Behälterilter Behälterilter Zumex - Abdeckung Zumex - Abdeckung Zumex - Abdeckung Trommelgehäuse Trommelgehäuse Trommelgehäuse Trommeleinsatz Trommeleinsatz Trommeleinsatz Schalenbehälter Schalenbehälter Schalenbehälter Entsafterkeil rechts Orangefarben, Silber...

  • Page 87: Vor Der Inbetriebnahme

    (empfohlener Durchmesser: zwischen 65 und 78 mm) Bedienung des Gerätes Essential Basic: Stellen Sie ein Glas / einen Krug unter den Saftaustritt und drücken Sie die grüne Taste (Fig. 3), je nach Modell. Das Gerät beginnt sofort, Saft auszupressen. Um den Entsaftungsvorgang anzuhalten, drücken Sie die rote Taste.
  • Page 88 “OFF“-Knopf für das Beenden. Funktionsmodi Zumex Essential Pro Das Gerät Zumex Essential Pro funktioniert in zwei Arbeitsmodi: Autostart: Das Gerät erkennt die Orangen im Zuführrohr und beginnt diese zu verarbeiten. Self-service: Das Gerät beginnt mit der Verarbeitung, sobald der Selbstbedienungshebel betätigt wird, entweder indem Sie den Hebel drücken oder...
  • Page 89 Drücken Sie wiederholt auf OFF, um das Menü zu verlassen. Einstellungen Sie haben die Möglichkeit, an Ihrem Zumex Entsafter Ihre bevorzugten Parameter einzustellen, welche Sie über die Tasten MENÜ > EINSTELLUNGEN aufrufen. Halten Sie die MENÜ-Taste einige Sekunden lang gedrückt, um das Menü aufzurufen, wählen Sie EINSTELLUNGEN und bestätigen Sie Ihre Eingabe mit der ON-Taste.

  • Page 90: Service-Center

    Service-Center Ihre Zumex Essential Pro und Versatile Pro Entsafter bieten Ihnen die erforderlichen Informationen zur korrekten Instandhaltung des Gerätes, sowie einen Orangenzähler, der Sie über die Anzahl der bereits entsafteten Orangen informiert und in diesem Modus koniguriert werden kann. Halten Sie die Menütaste einige Sekunden lang gedrückt, um das Menü...
  • Page 91 · Kalibrieren: Wählen Sie KALIBRIEREN und bestätigen Sie mit ON. Im Anschluss geben Sie Ihre PIN-Nummer ein und drücken Sie ON. Sie werden mit „Kalibrieren?“ nach Ihrer Bestätigung gefragt, woraufhin Sie ON drücken, um die automatische Kalibrierung zu beginnen. Im Anschluss wird Ihnen der angepasste Kalibrierwert angezeigt.
  • Page 92 · Teilzähler: Zeigt die Anzahl der verarbeiteten Orangen an und kann auf Null zurückgesetzt werden. Wählen Sie im Menü SERVICE-CENTER den Menüpunkt ZÄHLER > TEILZÄHLER und bestätigen Sie mit ON. Geben Sie anschließend Ihre PIN-Nummer ein (Achtung: Wählen Sie die einzelnen Ziffern mithilfe der Pfeiltasten aus, drücken Sie OFF, um jeweils zur nächsten Ziffer zu gelangen und bestätigen Sie die Pin-Nummer mit ON).
  • Page 93 Zusammenfassung der Funktionsmodi für Zumex Essential Pro und Versatile Pro Arbeitsmodus Einstellungen Professional Service-Center Professional Professional Fruits Arbeitsmodus Beleuchtung Beleuchtung Einstellungen Sprache Service-Center Offset Sprache Beleuchtung Deutsch Sprache Offset 1/23 Pin-Nummer ? Offset Beleuchtung Sprache 0000 Offset Seriennummer Seriennummer Arbeitsmodus...
  • Page 94 Zusammenfassung der Funktionsmodi für Zumex Essential Pro und Versatile Pro Seriennummer Pin-Nummer ? Neue Pin-Nummer Spannung Kalibrierung Pin-Nummer Zähler Seriennummer Hauptzähler Pin-Nummer ? Teilzähler Löschen ? Teilzähler Gesamtzähler Spannung Fixzähler Kalibrierung Pin-Nummer Zähler Hauptzähler Gesamtzähler Gesamtzähler Fixzähler Hauptzähler Fixzähler Pin-Nummer ? Gesamtzähler...

  • Page 95: Reinigung

    Entsaftertrommelgehäuses eingeführt wird. Um Ablagerungen von Wachs zu vermeiden, ist es wichtig die Früchtezufuhr der · Zumex Versatile Entsafter regelmäßig zu reinigen. Bei Gerätemodellen mit Stand reinigen Sie das Zufuhrrohr und das Innere des · Stands und entfernen Sie alle Schalen- und Fruchtleischreste.
  • Page 96 ACHTUNG: Das vordere Gehäuse darf nicht in der Spülmaschine gereinigt werden. Reinigen Sie dieses mit einem weichen Geschirrtuch, das Sie mit Wasser und einem Geschirrspülmittel befeuchten. Verwenden Sie auf keinen Fall Scheuerprodukte oder Entkalker. Deutsch Bedienungsanleitung...

  • Page 97: Fehlersuche Und Fehlerbehebung

    Fehlersuche und Fehlerbehebung FEHLER: Das Gerät funktioniert nicht Mögliche Ursache Lösung Das Gerät ist nicht ans Stromnetz angeschlossen. Schließen Sie das Gerät an das Stromnetz an. An der Steckdose liegt kein Strom an. Prüfen Sie die Steckdose. Das Gehäuse ist falsch angebracht. Vergewissern Sie sich, dass es korrekt angebracht wurde.
  • Page 98 FEHLER: Der Ausguss ist verstopft Mögliche Ursache Lösung Der Saft enthält Kerne oder übermäßig Entfernen und reinigen Sie den Ausguss, wie in viel Fruchtleisch. Fig. 11A beschrieben. FEHLER: Das Gerät stoppt in kurzen Abständen Mögliche Ursache Lösung Vergewissern Sie sich, dass die Lüftungsöffnungen Unzureichende Belüftung.
  • Page 99 * Die Mitteilung: “Tastaturfehler” wird möglicherweise nicht angezeigt, da zwischen dem CPU und dem Tastaturfeld keine Verbindung besteht. EG-Konformitätserklärung CE Wir, ZUMEX GROUP S.A. Polígono Industrial de Moncada III, C/ Molí, 2 - 46113 Moncada, Valencia (Spanien) erklären unter unserer ausschließlichen Verantwortung, dass die...
  • Page 100 EN 60335-2-14 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Teil 2-14: Besondere Anforderungen für Küchenmaschinen. 2006 Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke; EN 50366 Elektromagnetische Felder - Verfahren zur Bewertung und Messung. 2003 EN 55014-1 Elektromagnetische Verträglichkeit. Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Geräte.
  • Page 101 Il seguente Manuale fa riferimento ai seguenti modelli: Essential Basic · Essential Pro · Versatile Pro...
  • Page 102 105 Caratteristiche Tecniche 106 Garanzia 107 Istruzioni per l’uso 107 Descrizione generale 108 Preparazione 109 Funzionamento 116 Pulitura 118 Individuazione di guasti 120 Dichiarazione CE di conformità Zumex si riserva il diritto di modiicare senza preavviso le informazioni contenute in questo manuale.

  • Page 103: Original System

    Un sistema di spremitura originale e la tecnologia antibatterica ASP. ORIGINAL SYSTEM Sistema di spremitura originale brevettato da ZUMEX. I tamburi di spremitura estraggono la massima quantità di succo evitando il contatto con la buccia e garantendo migliore qualità, sapore e igiene.

  • Page 104: Asp

    La prima generazione di spremitrici con tecnologia antibatterica esclusiva. ZUMEX ASP è l’unica tecnologia antibatterica basata sugli ioni di argento che inibisce la crescita di batteri tra un lavaggio e l’altro garantendo una protezione straordina- riamente eficace e duratura. www.zumexasp.com In presenza di umidità...

  • Page 105: Informazioni Generali Importanti

    - Nuova conigurazione pulsantiera tattile: più semplice e intuitivo - 23 lingue tra cui scegliere - Rubinetto antigoccia I dati speciici della spremitrice Zumex (tensione, frequenza e altri dati di interesse), si · trovano nell’Etichetta di Identiicazione che si trova sull’apparecchio.

  • Page 106: Caratteristiche Tecniche

    Caratteristiche Tecniche Essential Basic Essential Pro Versatile Pro Podium Arance al minuto: Dimensioni (cm): 47 x 50 x 88 cm 47 x 50 x 75 cm 47 x 55 x 85 cm 47,5 x 58 x 80 cm Peso Netto (Kg):...

  • Page 107: Garanzia

    Zumex esigono. Tutti i nostri pezzi originali offrono una garanzia di 3 mesi.

  • Page 108: Istruzioni Per L'uso

    Istruzioni per l’uso Descripción General Zumex Essential Basic Zumex Essential Pro Zumex Versatile Pro Vaschetta succo Vaschetta succo Vaschetta succo Filtro vaschetta Filtro vaschetta Filtro vaschetta Involucro Zumex Involucro Zumex Involucro Zumex Tamburo Maschio Tamburo Maschio Tamburo Maschio Tamburo Femmina...

  • Page 109: Preparazione

    Passo 4 Assicurarsi che la vaschetta di succo del suo iltro siano correttamente al loro posto e che il coperchio sia chiuso e assicurato dalla sua chiusura. ZUMEX ESSENTIAL BASIC. Prima di accendere il pressarance sarà necessario porre il tubo di alimentazione delle arance nella posizione rappresentata nella Fig. 2. Per farlo, utilizzare la chiave a brugola che troverà...
  • Page 110 “OFF” per cancellare. Modalità di funzionamento in Zumex Essential Pro Zumex Essential Pro può funzionare in due modalità di lavoro: Autostart: L’apparecchio rileva la presenza delle arance nel tubo di alimentazione e si attiva al passaggio delle arance stesse.
  • Page 111 MENÙ. Conigurazione La spremitrice Zumex consente di regolare i parametri secondo le proprie preferen- ze; tutte le regolazioni si effettuano da MENU > CONFIGURAZIONE. Premere il tasto MENU per alcuni secondi per entrare nel menù e selezionare CONFIGURAZIONE;...

  • Page 112: Servizio Tecnico

    Servizio Tecnico Le spremitrici Zumex Essential Pro e Versatile Pro forniscono le informazioni neces- sarie per la corretta manutenzione dell’unità, oltre a disporre di contatore di arance spremute che si può conigurare nel modo seguente: premere il tasto MENÙ per alcuni secondi per entrare nel menù...
  • Page 113 · Calibrare: Selezionare CALIBRA e premere ON. Di seguito, introdurre il proprio PIN e premere ON. L’apparecchio chiederà conferma: “Calibrare?”; premere “ON” per confermare la calibrazione automatica. Di seguito l’apparecchio effettuerà detta calibrazione e mostrerà il valore di calibrazione regolato. Per tornare al menù precedente, premere OFF. Questa opzione si realizzerà...
  • Page 114 · Contatore totale: Mostra il numero totale di arance consumate in tutta la vita della spremitrice, e non è riazzerabile. All’interno del menù SERVIZIO TECNICO selezionare CONTATORI > CONTATORE TOTALE e premere ON per confermare la scelta. Si potrà visualizzare in tal modo il numero di arance sul display.
  • Page 115 Riassunto delle modalità di funzionamento di Zumex Essential Pro e Zumex Versatile Pro Modalità di lavoro Conigurazione Professionale Servizio Tecnico Professionale Professionale Frutti Modalità di lavoro Illuminazione Lighting Conigurazione Lingua Servizio Tecnico Offset Lingua Illuminazione Italiano Lingua Offset 1/23 Pin ?
  • Page 116 Riassunto delle modalità di funzionamento di Zumex Essential Pro e Zumex Versatile Pro Numero di serie Nuovo Pin Tensione Calibrazione Contatori Numero di serie Contatore Parziale Riazzerare ? Contatore Parziale Contatore Parziale Tensione Contatore Totale Contatore alla rovescia Calibrazione Contatori...

  • Page 117: Pulitura Dell'apparecchio

    Per evitare l’accumulo di residui cerosi è importante pulire frequentemente · l’alimentatore di frutti dei modelli Zumex Versatile. Nei modelli con mobile occorre pulire la tramoggia e l’interno del mobile ·...
  • Page 118 RICORDA: non introdurre l’involucro anteriore in lavastoviglie. Per la sua pulizia si può utilizzare uno straccio morbido imbevuto di acqua e sapone per stoviglie. In nessun caso si dovranno utilizzare prodotti abrasivi, né alcun prodotto anticalcare. Italiano Istruzioni per l’uso...
  • Page 119 Individuazione di Avarie AVARIA: L’apparecchio non funziona Causa possibile Correzione Apparecchio scollegato dalla presa elettrica. Collegarlo alla rete elettrica. Non arriva corrente alla presa. Controllare la presa. Involucro montato male. Assicurarsi del suo corretto montaggio. Vaschetta del succo montata male. Assicurarsi del suo corretto montaggio.

  • Page 120: Avaria: L'apparecchio Si Ferma A Intermittenza

    AVARIA: Il rubinetto si intasa Causa possibile Correzione Il succo contiene semi o eccesso di polpa. Smontare e pulire il rubinetto secondo la Fig. 11A. AVARIA: L’apparecchio si ferma a intermittenza Causa possibile Correzione Controllare che le griglie di ventilazione Ventilazione insuficiente.

  • Page 121: Messaggi Sul Display

    * Il messaggio “Errore di tastiera” può non apparire sul display nel caso in cui non vi sia comunicazione tra la CPU e la pulsantiera. Dichiarazione CE di Conformità Noi, ZUMEX GROUP S.A., con sede all’indirizzo Polígono Ind. Moncada III – C/Molí, 2 - 46113 - Moncada - Valencia (Spagna), dichiariamo sotto la nostra esclusiva responsabilità...
  • Page 122 EN 60335-1 Sicurezza degli apparecchi elettrodomestici e analoghi. Parte 1: Requisiti generali. 2002 Sicurezza degli apparecchi elettrodomestici e analoghi. Parte 2-14: Requisiti EN 60335-2-14 particolari per macchine da cucina. 2006 Apparecchi elettrodomestici e analoghi. Campi elettromagnetici. Metodi di EN 50366 valutazione e misurazione.
  • Page 123 Warranty SCOPE OF THE WARRANTY: The unit has a two-year warranty against defects and construction problems that could harm the correct operation, provided that the inner parts or mechanisms have not been mani- pulated. The following are excluded from the warranty. EXCLUSIONS: Labor, trips, transport, parts that have become deteriorated due to natural wear as a con- sequence of use, as well as any damage resulting from the incorrect usage or installation of the unit and faults caused as a result of force majeure.
  • Page 124 Your Zumex Distributor Agosto. 2012 Your Zumex Distributor 235.6150.201 Manual Ess_Ver.indd 123 23/01/2013 11:00:52...
