steute RF RC 10 EN868 Instructions De Montage page 7

RF RC 10 EN868
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель

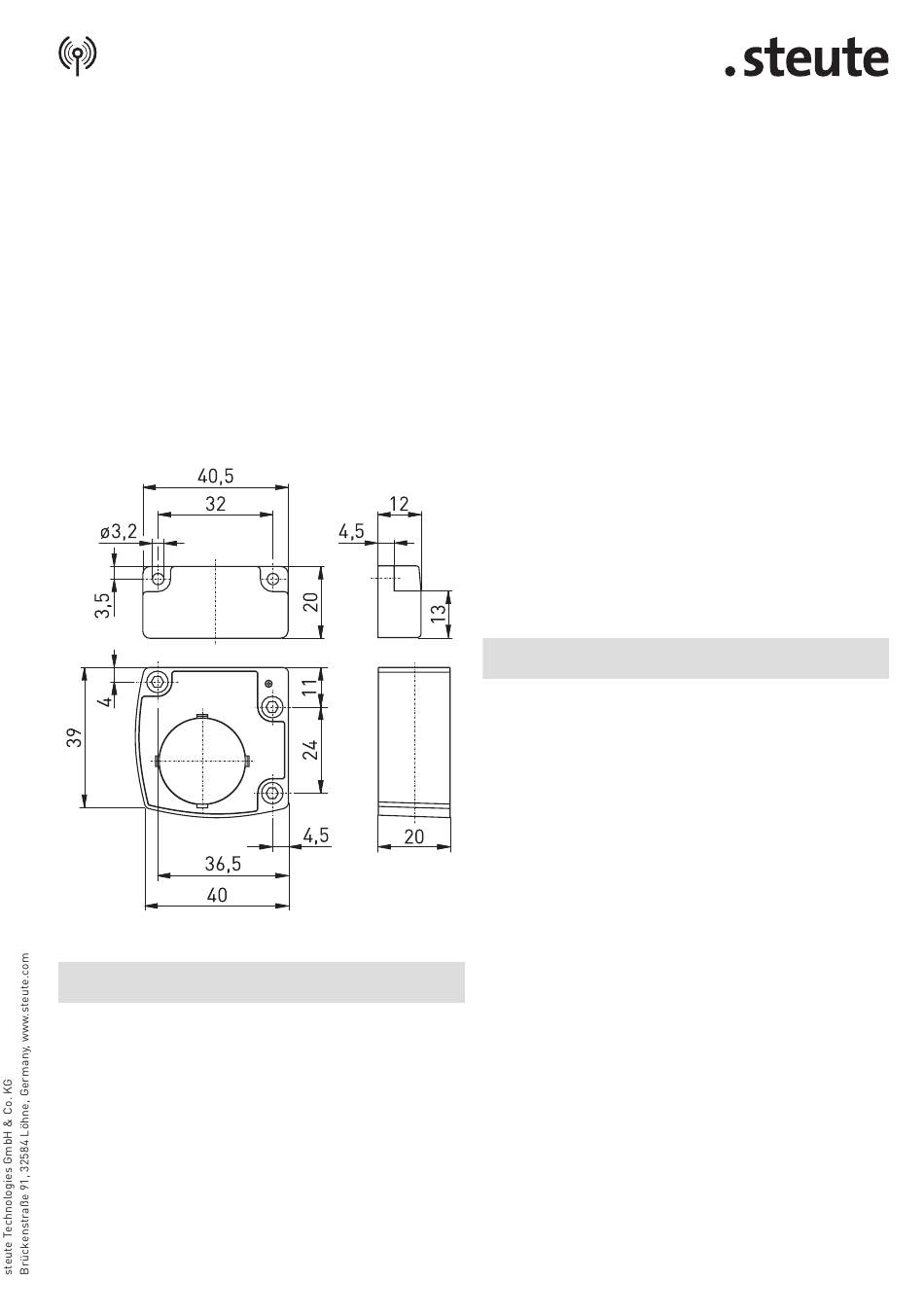

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen EN 60947-5-1;
EN 61000-6-2, EN 61000-6-3,
EN 301 489-1; EN 301 489-3;
EN 300 220-2
Gehäuse glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94-V0
Schutzart IP67 nach IEC/EN 60529
Funkprotokoll EnOcean®
Umgebungstemperatur -20 °C ... +65 °C
Schaltsystem Reedkontakte
Schaltabstände s n = 10 mm
Hysterese ca. 1 mm
Schalthäufigkeit ca. 9 000 Telegramme mit Wiederholungen/h
Spannungsversorgung Lithium-Batterie CR 2032 (auswechselbar)
Frequenz 868,3 MHz (Europa)
Kapazität 210 mAh
Sendeleistung < 25 mW
Datenrate 120 kbps
Kanalbandbreite 530 kHz
Reichweite max. 150 m im Außenbereich,
max. 30 m im Innenbereich
Betätigungsdauer min. 80 ms
Mechan. Lebensdauer > 1 Million Schaltspiele
Batterielebensdauer > 800 000 Schaltspiele
Montage Betätiger min. 8 mm Abstand zu ferromagnetischem
Material
Hinweis kein Statussignal verfügbar;
Betätiger als Zubehör erforderlich
Funkzulassung Europa: RED 2014/53/EU
English
Technical data
Applied standards EN 60947-5-1;
EN 61000-6-2, EN 61000-6-3,
EN 301 489-1; EN 301 489-3;
EN 300 220-2
Enclosure fibreglass-reinforced, shockproof thermo-
plastic, self-extinguishing UL 94-V0
Degree of protection IP67 to IEC/EN 60529
Protocol EnOcean®
Ambient temperature -20°C ... +65°C
Switching system reed contacts
Switching distances s n = 10 mm
Hysteresis approx. 1 mm
Operation cycles approx. 9 000 telegrams at repetitions/h
Voltage supply Lithium battery CR 2032 (replaceable)
Frequency 868.3 MHz (Europe)
Capacity 210 mAh
Transmission power < 25 mW
Data rate 120 kbps
Channel bandwidth 530 kHz
Wireless range max. 150 m outside,
max. 30 m inside
Actuating time min. 80 ms
Mechanical life > 1 million operations
Battery life > 800 000 operations
Mounting actuator min. 8 mm distance to ferromagnetic material
Note no status signal available;
actuator required as accessory
Wireless approval Europe: RED 2014/53/EU
