5 FONCTIONNEMENT
5.2

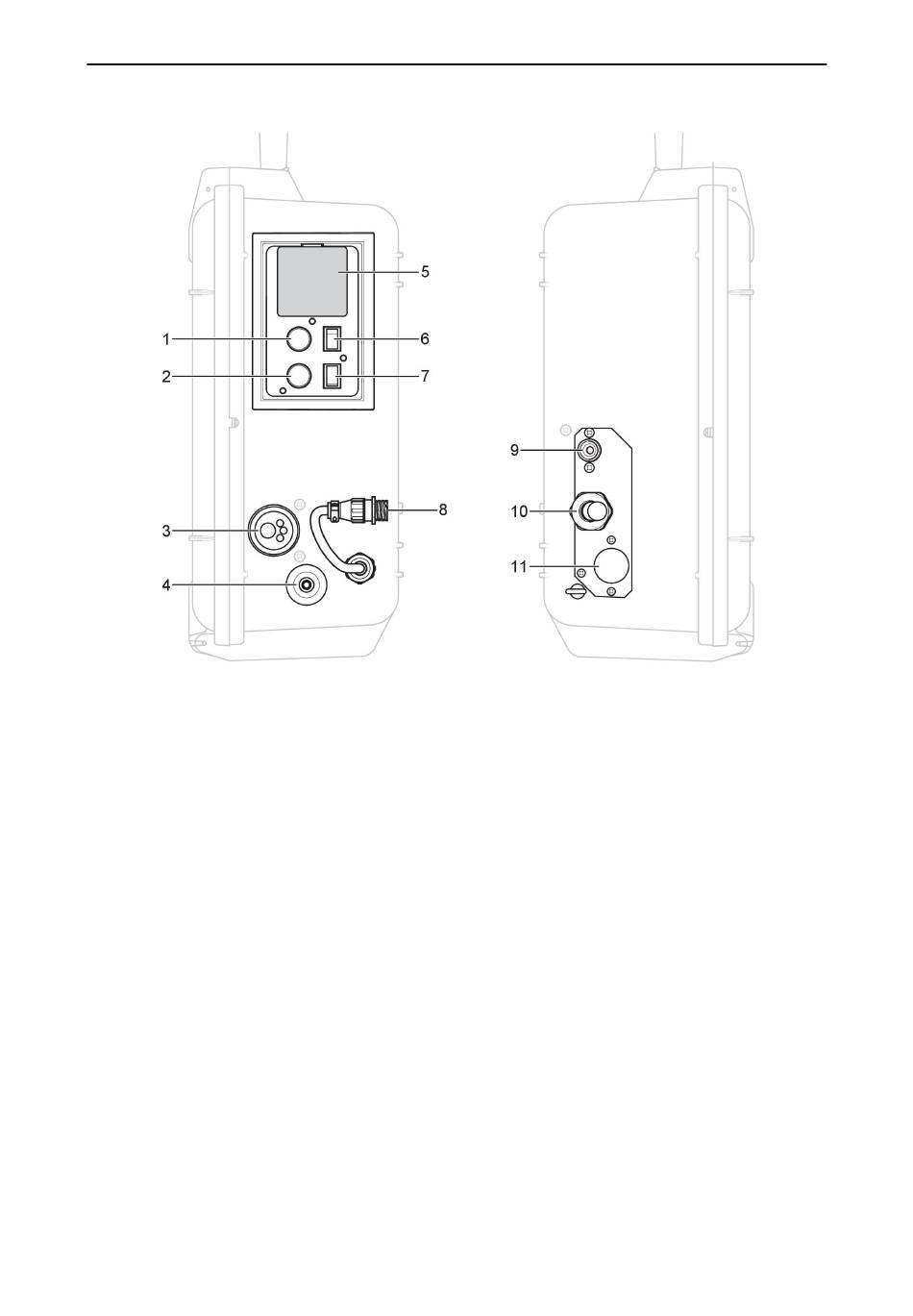

Raccords et appareils de commande

1. Bouton de réglage de la
vitesse de dévidage
2. Bouton de réglage de la
tension
3. Raccordement de la
torche
4. Fil de travail (reprise de
tension)
Vitesse de dévidage (commande de tension d'arc)
La vitesse de dévidage est commandée par le bouton de réglage de la vitesse de dévidage,
situé sur la face avant du dévidoir.
Lorsque le dévidoir est raccordé à une source d'alimentation de type tension constante (CV),
le bouton de réglage de la vitesse de dévidage commande le courant de soudage. Lorsqu'on
tourne le bouton dans le sens horaire, le courant de soudage augmente; lorsqu'on le tourne
dans le sens antihoraire, le courant de soudage diminue.
Lorsque le dévidoir est raccordé à une source d'alimentation de type tension constante (CV),
le bouton de réglage de la vitesse de dévidage commande le courant de soudage. Lorsqu'on
tourne le bouton dans le sens horaire, la tension d'arc diminue; lorsqu'on tourne dans le sens
antihoraire, la tension d'arc augmente. Pour un réglage donné, la vitesse de dévidage varie
0558 012 633
5. Affichage de la vitesse
de dévidage et de la
tension
6. Commutateur de
verrouillage de la
gâchette
7. Interrupteur
d'alimentation
8. Connecteur de la
gachette de la torche
(versions TWECO/NAS
uniquement)
- 45 -
9. Raccord de gaz de
protection
10. Raccord de câble de
soudage
11. Raccord de
télécommande de
tension de source
d'alimentation
