RACCORDEMENT ELECTRIQUE - REGULATION
VENTILO-CONVECTEUR VERSION FM et LBM – 2 TUBES – SANS VANNE – AVEC THERMOSTAT.
RACCORDEMENT ELECTRIQUE
Les consignes de la page 5 doivent être respectées.
REGULATION - EQUIPEMENT STANDARD:MONTE A GAUCHE SUR APPAREIL
* Sélecteur 3 vitesses
* Commutateur manuel été/hiver
*Thermostat d'ambiance
* Les ventilo-convecteurs AQUALIX sont équipés d' un auto- transformateur offrant un choix de 3
vitesses à sélectionner sur 7 vitesses disponibles. Les ventilo-convecteurs sont cablés pour
répondre aux caractéristiques techniques du tableau page 8

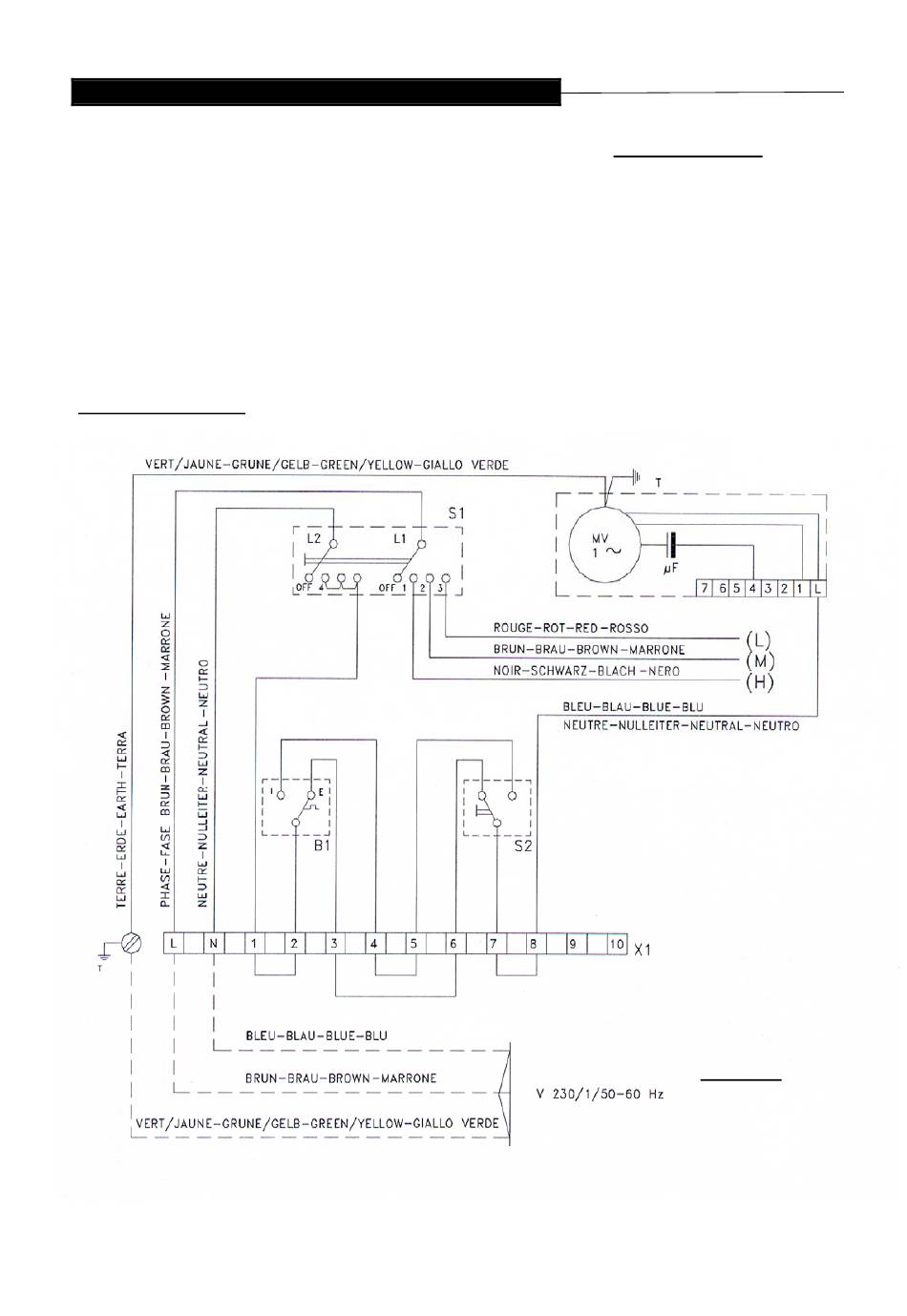

SCHEMA DE CABLAGE
14/02/05
7
LEGENDE :
S1 : Sélecteur de vitesse
MV : Moto ventilateur
B1 : Thermostat d'ambiance
S2 : Commutateur été/hiver
X1 : Bornier de raccordement
