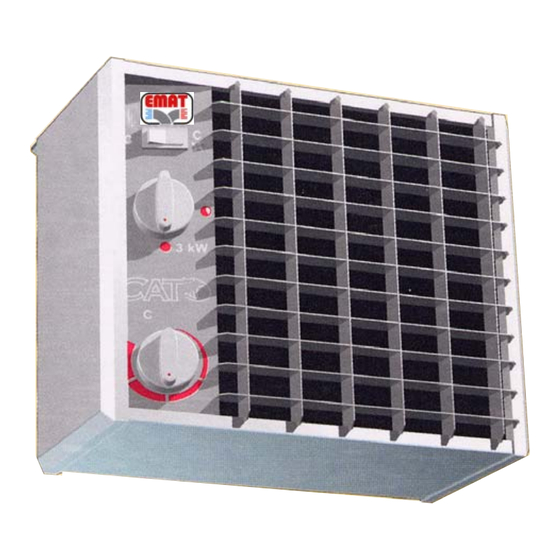

- Page 1 INFORMATIONS TECHNIQUES NOTICE D’INSTALLATION ET D’ENTRETIEN AEROTHERME ELECTRIQUE SUNJET E3N TRI / MONOPHASÉ SUNJET E5N - E9N TRIPHASÉ JEL.E359.2011V3 A lire attentivement avant toute opération d’installation, d’exploitation, d’entretien. Ce document fait partie intégrante de l’appareil décrit.
-
Page 2: Table Des Matières
SOMMAIRE 1 - DOMAINE D’APPLICATION ....................... 3 2 - EQUIPEMENT ET FONCTIONNEMENT .................... 3 3 - INSTALLATION ELECTRIQUE ......................3 4 - MONTAGE ............................3 5 - SECURITE ............................4 6 - COUPE-CIRCUIT ..........................4 7 - MAINTENANCE ..........................4 8 - CARACTERISTIQUES TECHNIQUES ET DIMENSIONNELLES ............ -
Page 3: Domaine D'application
1 - DOMAINE D’APPLICATION Les aérothermes électriques muraux SUNJET E3N à E9N sont conçus pour le chauffage de locaux tels que : garages, entrepôts, ateliers, magasins,... Les aérothermes SUNJET E3N à E9N sont livrés avec une batterie électrique de chauffage. Ils se montent uniquement au mur. -
Page 4: Securite
5 - SECURITE En cas de surchauffe, le limiteur automatique de température se déclenche à 100°C. Enclencher de nouveau le limiteur une fois que l’appareil s’est refroidi et après avoir remédié à la cause. Nota : Toutes les interventions dans l’enceinte des connexions électriques doivent être entreprises hors tension par un électricien qualifié. -
Page 5: Encombrement
9 - ENCOMBREMENT Commutateur °C °C °C Sélecteur de puissance 40° Thermostat 10 - EMPLACEMENT Montage Les SUNJET E3N à E9N sont livrés avec une console de fixation murale ainsi qu’un gabarit de perçage pour faciliter le montage. La console est inclinée de 10° pour un confort optimal. -
Page 6: Schema Electrique Mutifilaire
11 - SCHEMA ELECTRIQUE MULTIFILAIRE SCHEMA MULTIFILAIRE SUNJET E3N - E5N - E9N °C LEGENDE : °C A - Thermostat d’ambiance 0/40°C B - Thermostat de contact 31°C C - Thermostat de sécurité surchauffe °C Réarmement manuel E - Commutateur °C R R R F - Sélecteur de puissance G - Bornier de puissance... -
Page 7: Schema Electrique De Principe
12 - SCHEMA ELECTRIQUE DE PRINCIPE SCHEMA DE PRINCIPE SUNJET E3N 230V 1~ / E5N - E9N 400V 3~+N E5N – E9N 400V 3~+N 230V 1~ Option SR126 Sélecteur de puissance R R R Sécurité surchauffe réarmement °C manuel 100 ƒC Thermostat d’ambiance sur °... -
Page 8: Schema Electrique Avec Option Sr121
13 – SCHEMA ELECTRIQUE AVEC OPTION SR121 Thermostat : • SR121 - Code : 0005-213. Thermostat à capillaire 1 étage. • Réglage de la température 0 – 40°C • Tension d’alimentation : 230/400V. Contact sec • Indice de protection : IP55 •... -
Page 9: Schema Electrique Avec Option Sr126
14 – SCHEMA ELECTRIQUE AVEC OPTION SR126 Sélecteur de puissance : • SR126 – 0010-710 • L’aérotherme est muni d’un sélecteur de puissance intégré. • SR126 s’utilise si on préfère un sélecteur de puissance déporté. • Puissances : 0-1/2-2/2. Indice de protection IP44 •... -
Page 10: Schema Electrique Avec Option 'Sr121' Et 'Sr126
