7. Mise en service, exploitation
Prenez garde lors du vissage de l'appareil, que le pas de vis ne se coince pas.

 Pour les taraudages et les embases à souder voir Information Technique IN 00.14
sous www.wika.de - Download
Montage branchement électrique
 Veuillez mettre l'appareil à la terre par l'intermédiaire du raccord pression.
 Pour transmetteur avec sortie de tension: Utilisez le transducteur de pression avec un
câble blindé et mettez-le à la terre au moins d'un côté si la longueur du câble dépasse
30 m ou si vous sortez le câble d'un bâtiment.
 Pour l'Amérique du Nord: Le raccordement s'effectuer sur «Class 2 Circuits» ou
«Class 2 Power Units» selon CEC (Canadian Electrical Code) ou NEC (National Elec-
trical Code).
Protection IP selon IEC 60 529 (les degrés de protection indiqués ne sont valables

que pour les connecteurs enfichés avec connecteurs femelles possédant l'indice de
protection correspondant).
Choisissez le diamètre du câble en rapport au presse étoupe du connecteur. Faites

attention à ce que le serre-câble du connecteur assemblé soit bien positionné et que
les joints soient tous présents et non endommagés. Serrez les raccords à fond et
contrôlez la position correcte des joints afin d'assurer l'indice de protection.
En cas d'utilisation de sorties par câble, veuillez vous assurer qu'aucune humidité ne

puisse entrer à la sortie du câble.
40 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio S-10, S-11
F
7. Mise en service, exploitation

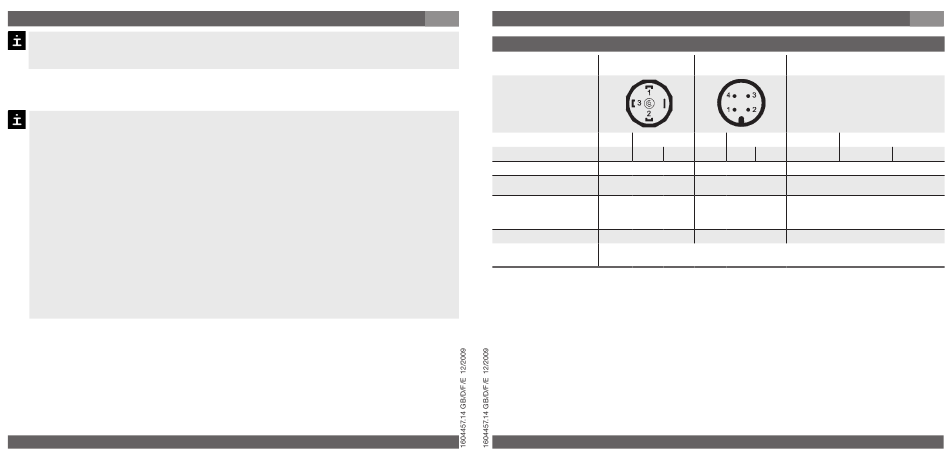

Branchement electrique

Connecteur coudé
DIN EN 175301-803 A
2-fils U+ = 1 U- = 2
3-fils U+ = 1 U- = 2 S+ = 3 U+ = 1 U- = 3 S+ = 4 U+ = brun
Gaine de câble
jusqu'à un maximum de
Section de conducteur
1,5 mm
6 à 8 mm
Diamètre extérieur du
(homologation construc-
conducteur
tion navale: 10 à 14 mm)
Protection selon IEC 60 529 IP 65
Les degrés de protection indiqués ne sont valables que pour les connecteurs enfichés avec
connecteurs femelles possédant l'indice de protection correspondant.
WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio S-10, S-11
Connecteur M12x1 Sortie câble avec 1,5 m longleur
U+ = 1 U- = 3 U+ = brun
gris
- 0,5 mm
2
- 6,8 mm
IP 67 IP 67 ou IP 68
F
U- = vert
U- = vert S+ = blanc
2 (AWG 20)
