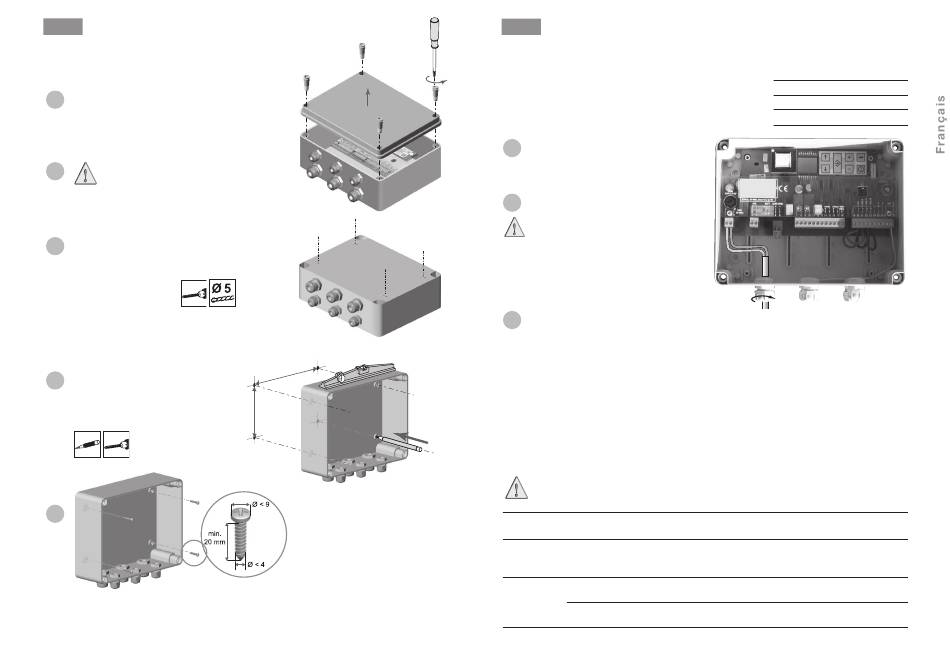

Préparation du boîtier
1
Démonter le couvercle.
Attention ! La carte ne
2
doit pas être démontée.
3
Percer les orifices de fixation à
l'arrière du coffret (foret 5mm) en
prenant
garde
de
ne
pas
détériorer la carte.
4
Se servir du boîtier comme
gabarit pour tracer les points de
fixation sur le support.
Percer le support.
5
6
186 mm
106 mm
Après fixation du boîtier au
mur, placer les bouchons
fournis sur la tête des vis de
fixation boîtier pour garantir
l'étanchéité.
3
Installation du coffret
Q Mise en place des câbles
La section des câbles de liaison
moteur/électronique dépend de la
longueur "L "nécessaire :
1
Insérer et régler la longueur des
câbles.
2
Bloquer les presse-étoupes.
Attention
:
un
mauvais
montage des câbles à travers
les presse-étoupe peut dégrader
l'indice de protection IP55.
3
La ligne électrique doit être :
- exclusivement réservée à l'ouvre portail,
- d'une section minimale de 1,5 mm
- dotée d'une protection (fusible ou disjoncteur calibre 10 A) et d'un dispositif
différentiel (30 mA),
- équipée d'un moyen de déconnexion omnipolaire cf norme EN 60335-1,
- installée selon les normes de sécurité électrique en vigueur.
Q Raccordement du boîtier
Pour votre sécurité, ces opérations devront se faire hors tension.
Contacts
1 contact sec ( 230 Vac – Pmax = 500 VA )
auxiliaires
1 contact alimenté ( 24 V / 1,5 A ou 12 V / 3 A) pour l'utilisation de gâche
Sortie gâche
ou de ventouse. Ce contact peut être «NC» ou «NO» suivant
programmation.
L'autotest des cellules photoélectriques 24 Vdc est assuré par coupure
de l'alimentation 24 V de la cellule émettrice.
Autotest
des cellules
L'autotest des cellules «reflex» et ampli barre palpeuse sont assurés par la
borne «TEST CELL» de l'AX24
0 < L < 10 m
10 m < L < 15 m
1,5 mm
15 m < L < 25 m
2,5 mm
2
,
NS
.
1 mm
2
2
2
bornes
3 et 4
bornes
11 et 12
bornes
16 et 17
borne
18
