Edition d'un programme dans l'affichage des blocs
Vous pouvez réaliser des opérations d'édition simples comme habituellement dans
l'affichage des blocs actuel.
Si l'espace est insuffisant, basculez sur la vue monocanal.
Mise au point de programmes
Sélectionnez différents canaux pour la mise au point du programme sur la machine.
Condition préalable
● Plusieurs canaux sont configurés.
● L'option "2 canaux" est sélectionnée.
Affichage/masquage de la vue multicanal
...
Universal
Manuel d'utilisation, 03/2010, 6FC5398-6AP10-4DA0
6.2 Vue multicanal dans le groupe fonctionnel "Machine"

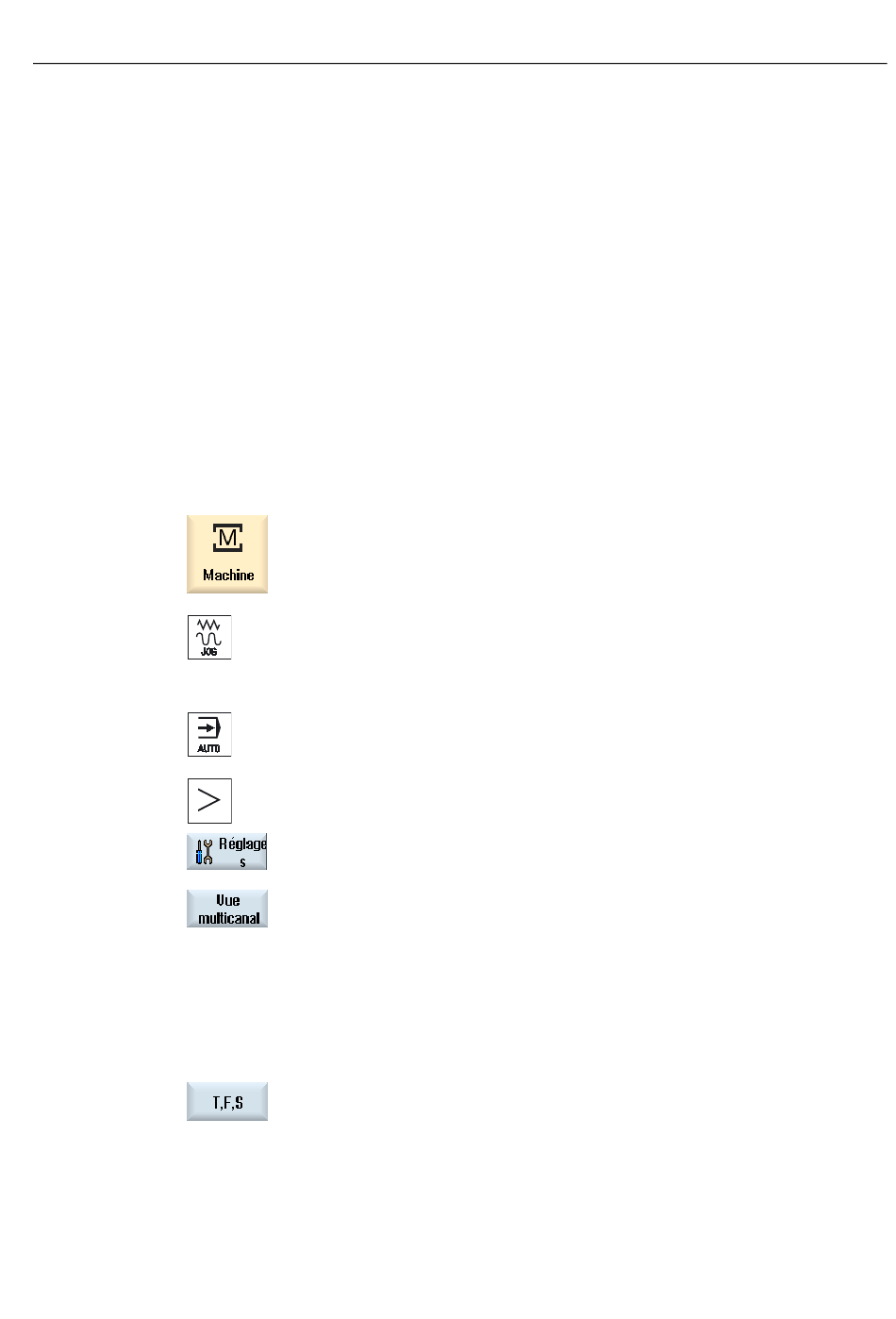

1. Sélectionnez le groupe fonctionnel "Machine".
2. Sélectionnez le mode "JOG", "MDA" ou "AUTO".
3. Actionnez la touche d'accès au menu suivant, puis la touche
logicielle "Réglages".
4. Actionnez la touche logicielle "Vue multicanal".
5. Dans la fenêtre "Réglages pour la vue multicanal", sélectionnez
l'entrée "2 canaux" dans le champ de sélection "Vue" et
définissez les canaux ainsi que leur ordre d'affichage.
Dans l'écran de base des modes "AUTO", "MDA" et JOG", les
fenêtres supérieures des colonnes de canal gauche et droite
sont occupées par la fenêtre des valeurs réelles.
6. Actionnez les touches logicielles "T,F,S" si vous souhaitez
afficher la fenêtre "T,F,S".
La fenêtre "T,F,S" s'affiche dans la fenêtre inférieure des
colonnes de canal gauche et droite.
