2.4 Электрические соединения
На рис. 9 показана схема подключения контроллера NGC-20. Схема подключения ограничителя температуры применима
Home
EN
только для модуля NGC-20-CL-E. Дополнительный второй датчик температуры может использоваться модулем управления
для увеличения точности измерений.
DE
FR L
N
PE
PT
RU
Второй датчик
температуры
не показан,
чтобы не
загромождать
схему

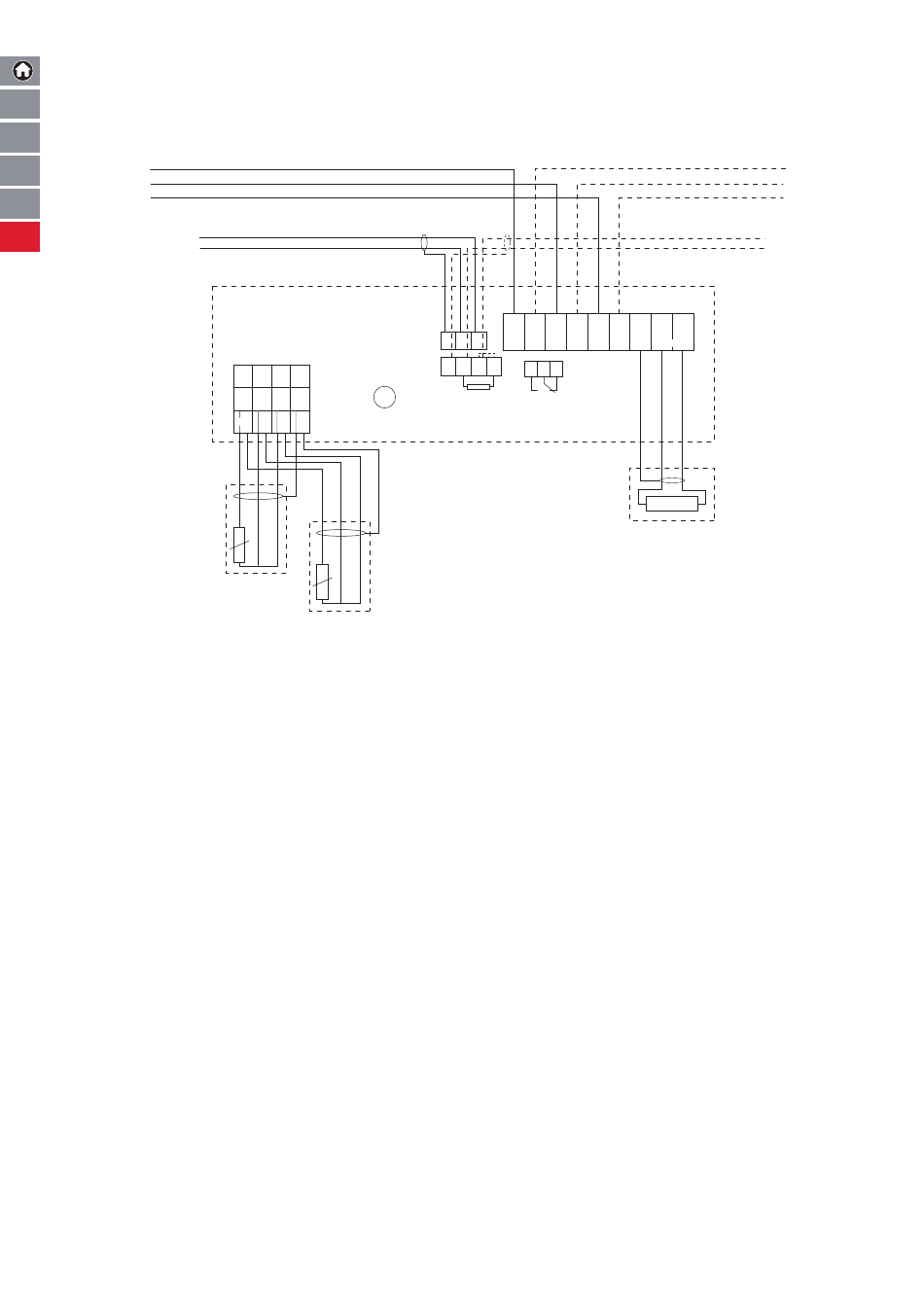

Рис. 9. Схема подключения NGC-20
2.5 Сетевые подключения
Контроллер NGC-20 оборудован интерфейсом RS-485, с помощью которого до 247 модулей NGC-могут быть подключены
к терминалу пользовательского интерфейса NGC-UIT2/TOUCH1500 или к последовательному порту персонального
компьютера, работающего под управлением Windows с установленной на нем программой Supervisor.
2.6 Настройка
Модули NGC-20 могут настраиваться локально с помощью ручного программирующего устройства (NGC-CMA2) или из
центрального пункта с помощью модуля NGC-UIT2/TOUCH1500 или программы Supervisor. После завершения настройки
все параметры сохраняются в энергонезависимой памяти модуля NGC-20, что позволяет избежать их потери даже при при
перебое питания или длительном отключении.
|
86 nVent.com/RAYCHEM
Кабель RS-485 от
предыдущего устройства
В случае, если устройство является последним
в цепочке, необходимо установить перемычку
между клеммами «–» и «Т» (показана
пунктиром)
Датчик
W/B
R R PE
температуры 2
Датчик
W/B R R PE
температуры 1
Датчик температуры
W/B R R PE
ограничителя
Датчик(и)
температуры
PT100
Датчик температуры PT100
ТОЛЬКО ДЛЯ ОГРАНИЧИТЕЛЯ
Li Lo Ni
RS-485 S
+ –
RS-485
S + – T
PE
Внутренний конец
оконечного
сопротивления
RS-485
к следующему NGC-20
Кабель RS-485 к
следующему устройству
No PE PE PE Lo No
Гр. кабель
Сигнализация
250 В перем. тока /
3 A макс.
Греющий кабель
