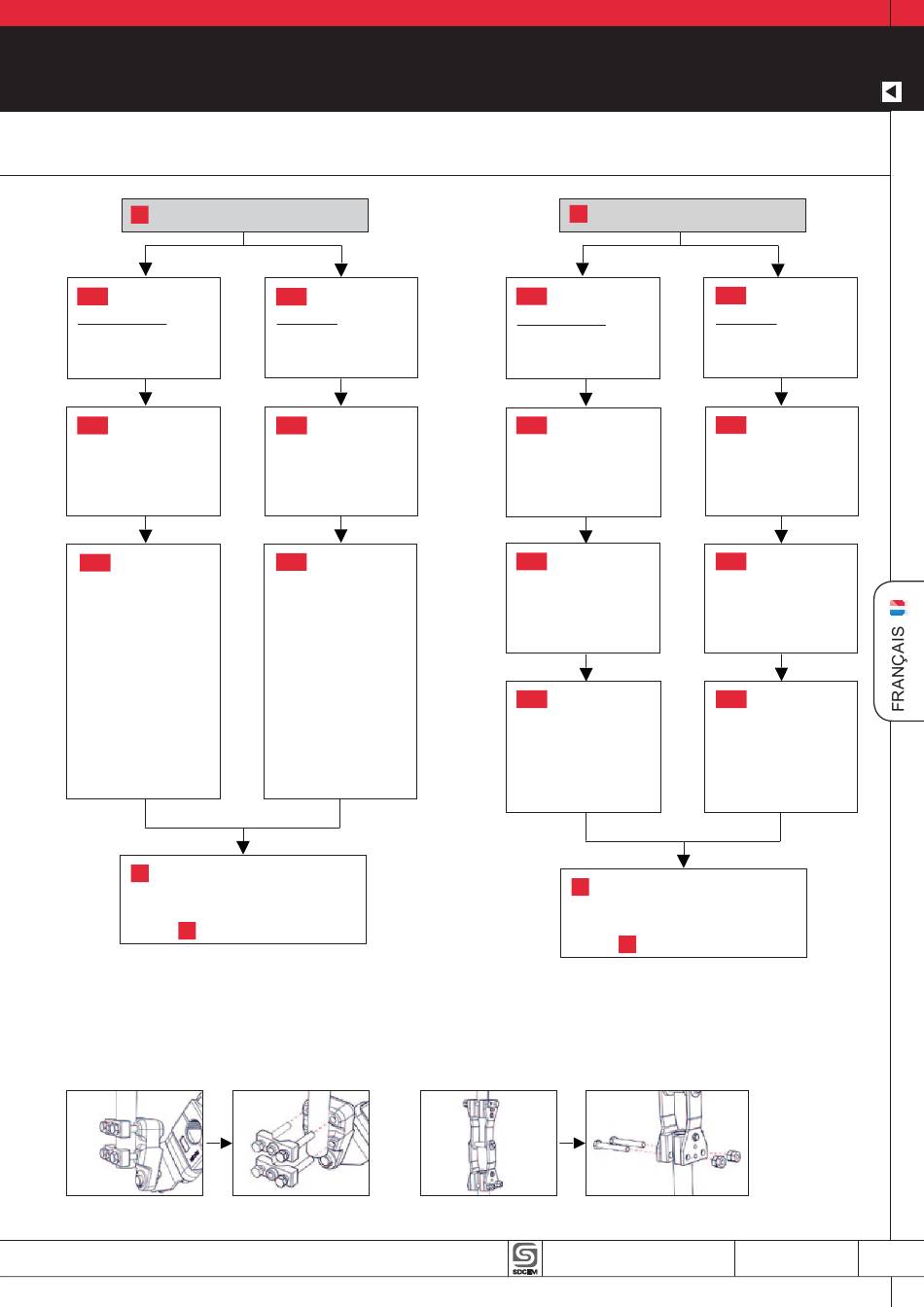

FERMETuRE INCORRECTE
10
11.a
La commande
ne ferme pas
complètement.
12.a
Libérer la liaison*
entre l'appareil et la
commande et fermer
l'appareil à la main.
13.a
Placer la commande
en position initiale
de réglage, un peu
moins ouverte
que
pour le 1er réglage
(Cette nouvelle
position de réglage
remplace et devient
la nouvelle position
initiale de réglage, à
prendre en compte
pour la suite du
réglage).
14
Rétablir la liaison entre l'appareil
et la commande, puis revenir à
l'étape
8
*
On entend par liaison, l'élément d'accouplement le plus proche de la commande, permettant de maintenir le tube de
montée. Cet élément de liaison entre l'appareil et la commande peut varier (chape, guide intermédiaire, ...) :
Chappe
11.b
L'appareil
ne ferme pas
complètement.
12.b
Libérer la liaison*
entre l'appareil et la
commande et fermer
l'appareil à la main.
13.b
Placer la commande
en position initiale
de réglage, un peu
plus ouverte
que
pour le 1er réglage
(Cette nouvelle
position de réglage
remplace et devient
la nouvelle position
initiale de réglage, à
prendre en compte
pour la suite du
réglage).
Libérer la liaison :
15 OuvERTuRE INCORRECTE
16.a
La commande
n'ouvre pas
complètement.
17.a
Libérer la liaison*
entre l'appareil et la
commande et fermer
l'appareil à la main.
18.a
Diminuer
le rayon
de la manivelle de
la commande (Cf
réglage manivelles)
19.a
Placer la commande
en position initiale
de réglage, utilisée
pour le réglage de
fermeture.
20
Rétablir la liaison entre l'appareil
et la commande, puis revenir à
l'étape
Guide intermédiaire
Commande type MR41E
REGLAGE
16.b
L'appareil
n'ouvre pas
complètement.
17.b
Libérer la liaison*
entre l'appareil et la
commande et fermer
l'appareil à la main.
18.b
Augmenter
de la manivelle de
la commande (Cf
réglage manivelles)
19.b
Placer la commande
en position initiale
de réglage, utilisée
pour le réglage de
fermeture.
8
Libérer la liaison :
NTI010h
le rayon
