CARACTERISTIQUES

CARACTERISTIQUES MECANIQUES
• Angle de manœuvre :
• Temps de manœuvre :
• Couple nominal de manœuvre :
• Couple exceptionnel de manœuvre :
• Nombre de tours de la commande (mode manuel) :
• Nombre de tours de la commande (position initiale de réglage) :
• Indice de protection de la commande :
• Cadenassage du sélecteur de position :
• verrouillage du coffret :
• verrouillage HT / BT (en position ouvert, hors service) :
CARACTERISTIQUES ELECTRIQUES
• Tension d'alimentation des circuits de puissance :
• Tension d'alimentation des circuits de commande :
• Tension d'alimentation des circuits de chauffage :
• Classe des contacts affectés aux circuits de contrôle :
• Commande électrique d'ouverture et de fermeture :
• Puissance électrique du moteur :
• Nombre de contacts de signalisation :
• verrouillage électromagnétique :

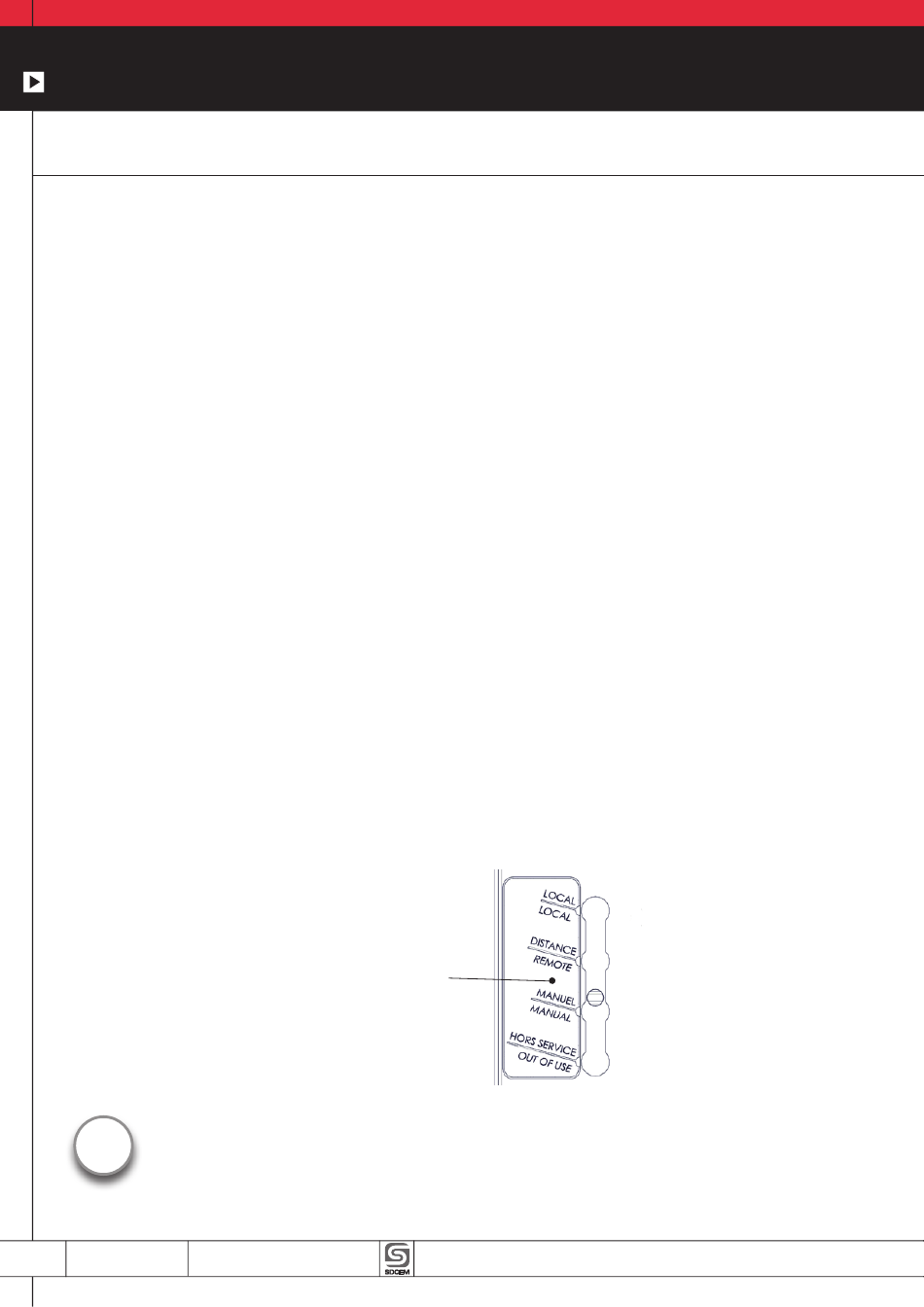

SELECTEUR DE POSITIONS

Le sélecteur de position comporte 4 modes de manœuvre :
• Manœuvre en local
• Manœuvre à distance
• Commande manuelle
• Hors service (par cadenas)
i
Pour vous aider, une plaque d'instructions de manoeuvre est apposée
sur chaque coffret de commande.
PAGE
NTI010h
07
Commande type MR41E
90°
10s (autres en option)
500 Nm (2000 cycles) ou 350 Nm (10000 cycles)
1000 Nm (MR41E_A) ou 2000 Nm (MR41E_C) (10000 cycles)
120 tours
21 tours avant la position fermée
IP56
En position Hors Service (autres positions en option)
Cadenas, serrure en option
Option
110Vcc (std), 48 Vcc, 120Vcc, 125Vcc, 220Vcc, 110Vca
monophasé, 230Vca monophasé, 120/208Vca triphasé,
230/400 Vca triphasé - 50hHz / 60 Hz.
110Vcc (std), 48 Vcc, 120 Vcc, 125 Vcc, 220 Vcc, 110Vca
monophasé, 230 Vca monophasé - 50hHz / 60 Hz.
230Vca (option 110Vca) - 50hHz / 60 Hz
Classe 2
Local et à distance
300W
8O/8F option 16O/16F
Option
Positions du
sélecteur
