Débit de poudre dans l'installation
18 • Construction et fonction
V 03/13

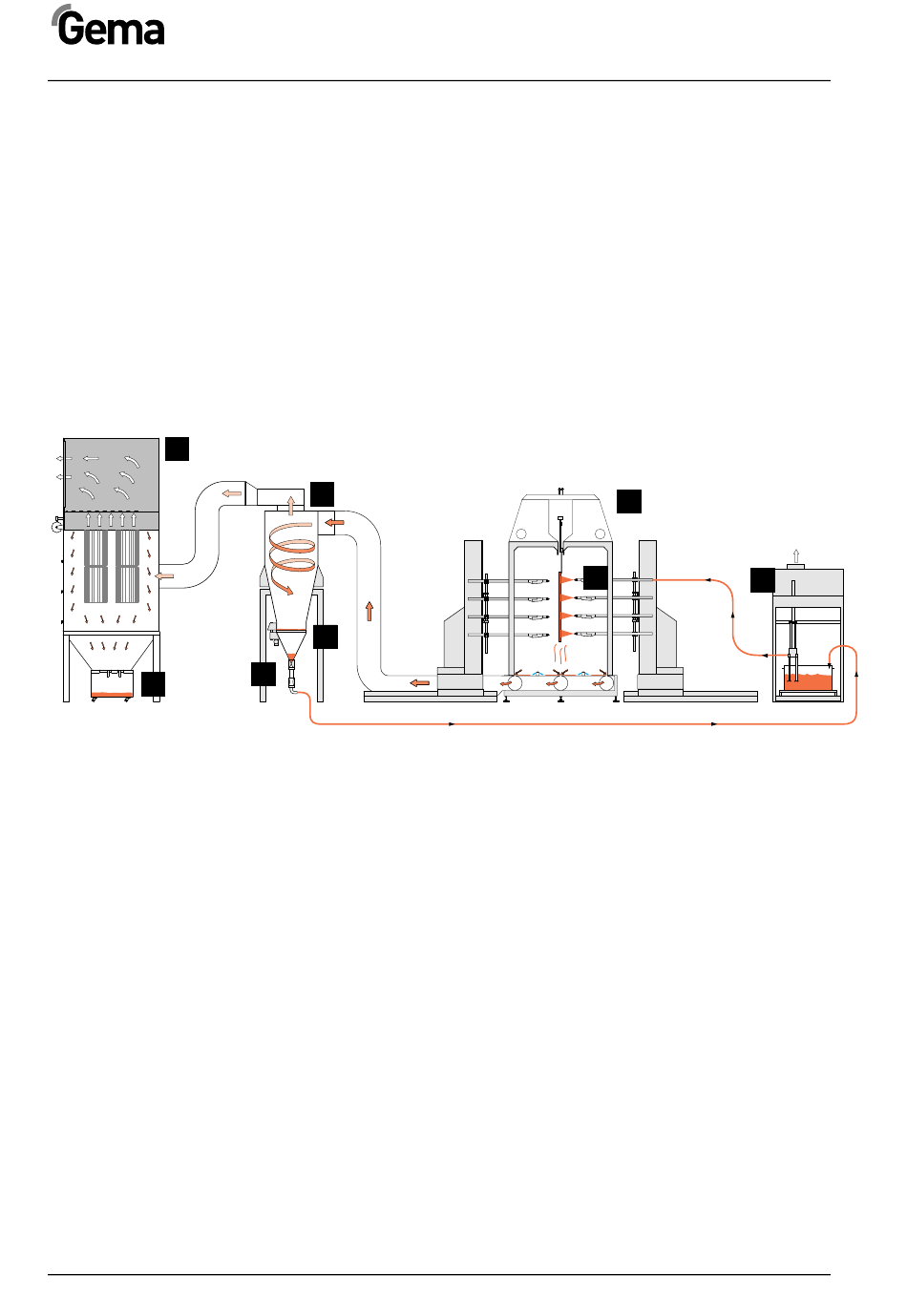

Débit de poudre
Pour une utilisation classique d'un centre poudre (7), placer le récipient
poudre sur la table vibrante. Les injecteurs descendent dans le récipient
par le contrôle du détecteur de niveau, puis la poudre est fluidisée à
proximité des tubes d'aspiration. La poudre fluidisée est aspirée par les
injecteurs, puis transportée vers les buses de pulvérisation (8) par
l'intermédiaire des tuyaux à poudre. La poudre que ne s'adhère pas aux
pièces est aspirée par le système d'évacuation d'air de la cabine, puis
séparée de l'air dans le monocyclone (2).
La poudre séparée est nettoyée dans le tamis intégré (3), puis retournée
vers le récipient poudre par le transport par vanne flip-flop (4), ou elle est
prête à être réutilisée pour le revêtement.
2
3
4
1
Cabine
2
Cyclone
3
Tamis
4
Transport par vanne flip-flop
Processus de nettoyage pour changement de
couleur
Avant d'un changement de couleur imminent, il faut nettoyer le centre
poudre, relever les injecteurs hors du réservoir poudre et retirer ce der-
nier.
Le processus de nettoyage se déclenche et les injecteurs, ainsi que les
tubes d'aspiration sont amenés en position de nettoyage, c'est à dire
qu'ils s'emboîtent sur rampe de soufflage située sous la table vibrante. La
poudre est éjectée sous effet de soufflage, par prélavage dans les con-
duites flexibles. Le processus de rinçage consécutive sous pleine pres-
sion est destiné à nettoyer l'intérieur des tubes d'aspiration, les injec-
teurs, les tuyaux poudre et les pistolets. Les pièces sont soufflées à l'ex-
térieur manuellement, pour la préparation de la couleur suivante.
1
8
5
Filtre final
6
Réservoir à résidus
7
Centre poudre
8
Pistolets automatiques
Centre poudre PZ avec Touch Panel
7
