Sommaire des Matières pour Emerson Micro Motion 3350
Page 1

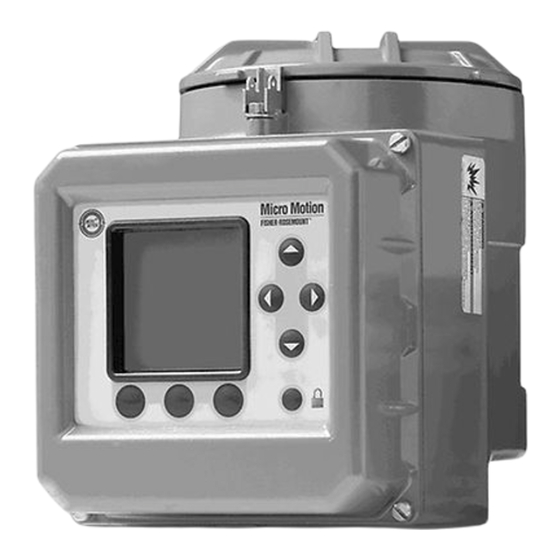

Instructions d’installation P/N MMI-20011717, Rev. AA Juillet 2009 Instructions d’installation ATEX pour le transmetteur ® Micro Motion Modèle 3350/3700...
Page 2
Connect sont des marques commerciales de Micro Motion, Inc., Boulder, Colorado. Micro Motion est un nom commercial déposé de Micro Motion, Inc., Boulder, Colorado. Les logos Micro Motion et Emerson sont des marques commerciales et des marques de service de Emerson Electric Co. Toutes les autres marques appartiennent à leurs propriétaires respectifs.
Page 3
Transmetteur Modèle 3350/3700 Schémas et instructions d’installation ATEX • Pour l’installation des transmetteurs Micro Motion suivants : – Modèle 3350/3700 pour une liaison à 4 conducteurs vers une platine processeur intégrée au capteur – Modèle 3350/3700 pour une liaison à 9 conducteurs vers un capteur avec boîte de jonction –...
Page 4
Transmetteur Modèle 3350/3700 Objet et Type Transmetteur type 3**0******Z**** Au lieu des astérisques (***), des lettres et des chiffres représentant les options suivantes sont insérés dans le code du produit : 3 * * 0 A * * * * * Lettres représentant les fonctionnalités logicielles Lettre représentant la langue Lettre (A, B, C ou D) représentant le type d’entrée...
Transmetteur Modèle 3350/3700 compatible avec les capteurs T***********Z***** (DMT 01 ATEX E 083 X). Le modèle 3**0A***5*Z**** est conçu pour une liaison 4 fils vers un capteur équipé d’une platine processeur intégrée (Modèle 700 ou Modèle 800). Le modèle 3**0A***6*Z**** est conçu pour une liaison 4 fils vers une platine processeur déportée (DMT 02 ATEX E 002, Modèle 700C).
Transmetteur Modèle 3350/3700 3.3) Circuits de sécurité intrinsèque du capteur pour le modèle 3**0A***3*Z**** Circuit d’excitation Circuits de détection Circuit de (bornes J19-11 et (bornes J19-18/17 température (bornes J19-12) et J19-20/19) J19-15/16/13) Tension 11,4 Vcc 15,6 Vcc 15,6 Vcc Courant 1,14 A 10 mA 10 mA...
Page 7
Transmetteur Modèle 3350/3700 3.5) Pour les modèles à liaison 4 fils 3**0A***5*Z**** et 3**0A***6*Z**** (bornes J19-13/14 et J19-15/16) Tension 17,22 Vcc Courant (impulsion) 0,484 A Puissance 2,05 W Type de protection : Ex ib IIC Ex ib IIB 151,7 μH 607 μH Inductance externe maximum 0,333 μF...
Page 8
Transmetteur Modèle 3350/3700 Schémas d’installation du Modèle 3350/3700 Figure 1 : Transmetteur Modèle 3700 vers platine processeur déportée COMBINER CE SCHEMA AVEC UNE DES FIGURES 2, 3, 4, OU 5 Zone dangereuse Ex de [ib] IIB / IIC Conditions pour une utilisation sûre : Bornes de sécurité...
Page 9
Transmetteur Modèle 3350/3700 Figure 2 : Capteur avec platine processeur avancée COMBINER CE SCHEMA AVEC LA FIGURE 1 Zone dangereuse Ex ib IIC / IIB Platine processeur avancée Câble Voir la note 5. Consulter la plaque signalétique du capteur montée sur le capteur S.I.
Page 10
Transmetteur Modèle 3350/3700 Figure 4 : D600 avec platine processeur COMBINER CE SCHEMA AVEC LA FIGURE 1 Zone dangereuse Ex de [ib] IIB T4 La longueur maximum du câble Pour le câblage de l’amplifica- Consulter la plaque signalétique du capteur et de dépend des paramètres d’entité...
Page 11
Transmetteur Modèle 3350/3700 Figure 6 : Transmetteur Modèle 3700 vers boîte de jonction déportée COMBINER CE SCHEMA AVEC UNE DES FIGURES 7, 8, OU 9 Zone dangereuse Ex de [ib] IIB/IIC Conditions pour une utilisation sûre : Bornes non de sécurité Bornes de sécurité...
Page 12
Transmetteur Modèle 3350/3700 Figure 8 : D600 avec boîte de jonction COMBINER CE SCHEMA AVEC LA FIGURE 5 OU 6 Zone dangereuse Pour le câblage de Exde [ib] IIB ATTENTION : l’amplificateur déporté, Pour assurer la sécurité voir le schéma Longueur intrinsèque, le câblage de EB-3007062.
