KEYSTONE FIGURE 990/991/920 ROBINETS À PAPILLON
INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET DE MAINTENANCE
1
2
3
4
5
6
6 INFORMATIONS RELATIVES À LA SÉCURITÉ
1. En cas de doute concernant un aspect des
robinets à papillon Figure 990/991/920,
contacter votre bureau commercial
Emerson pour des conseils.
2. Confier uniquement les procédures
d'installation et de maintenance à du
personnel qualifié.
3. S'assurer que la tuyauterie a été
entièrement purgée ou mise à l'évent avant
de retirer le robinet.
4. Utiliser la tenue/l'équipement de protection
individuelle adapté(e), comme les lunettes,
les chaussures et les gants de protection.
5. En cas d'utilisation avec des liquides
de tuyauterie pouvant atteindre une
température de 80 °C ou plus, le corps du
robinet peut devenir extrêmement chaud
et ne doit pas être manipulé sans les
équipements de protection adéquats.
6. Le corps est en fonte grise, un matériau
connu pour sa fragilité. Il ne doit donc
pas subir d'impacts importants, tels que
des coups de marteau à tête d'acier. La
conception de la tuyauterie doit exclure la
possibilité de coups de bélier au niveau du
robinet.
7
7. Dans les cas où les coups de bélier
constituent un problème potentiel, s'assurer
que la vitesse d'ouverture et de fermeture
les empêchera de se produire.
8. Ces robinets ne conviennent pas pour un
service en bout de ligne.
9. Ce produit n'est pas destiné à un usage
dans des zones où un incendie extérieur
représente un danger potentiel.
10. La conception de la tuyauterie doit
prendre en compte les facteurs suivants
et éventuellement d'autres non indiqués
ici, mais connus pour influer sur le
fonctionnement sûr de l'installation.
10.1. Poids des robinets indiqués dans les
fiches techniques.
10.2. Formation de condensat dans les
gazoducs.
10.3. Élimination des risques de
turbulences et de tourbillons au
niveau du robinet.
10.4. Vibrations de la tuyauterie.
11. La conception du robinet ne prend pas
en compte les charges sismiques et les
vibrations occasionnées par la circulation.
Liste des pièces
45°
1
2
3
4
5
6
7
7 UTILISATION
1. Les robinets F990/991/920 s'ouvrent et se
ferment en tournant le haut de la tige à 90°
au moyen d'un levier, d'un réducteur ou
encore d'un actionneur quart de tour.
2. De façon classique, la tige tourne à 90° dans
le sens contraire des aiguilles d'une montre
pour ouvrir le robinet et à 90° dans le sens
des aiguilles d'une montre pour le fermer.
3. La position du robinet est indiquée par
l'orientation des méplats ou de la clavette
située en haut de la tige.
Si les méplats ou l'axe de la clavette sont
perpendiculaires à l'axe de la tuyauterie,
cela signifie que le robinet est fermé. Si
les méplats ou l'axe de la clavette sont
parallèles à l'axe de la tuyauterie, cela
signifie que le robinet est ouvert.
4. Lorsque des actionneurs ou un réducteur
sont utilisés pour actionner le robinet,
il convient de respecter les instructions
d'utilisation correspondantes.

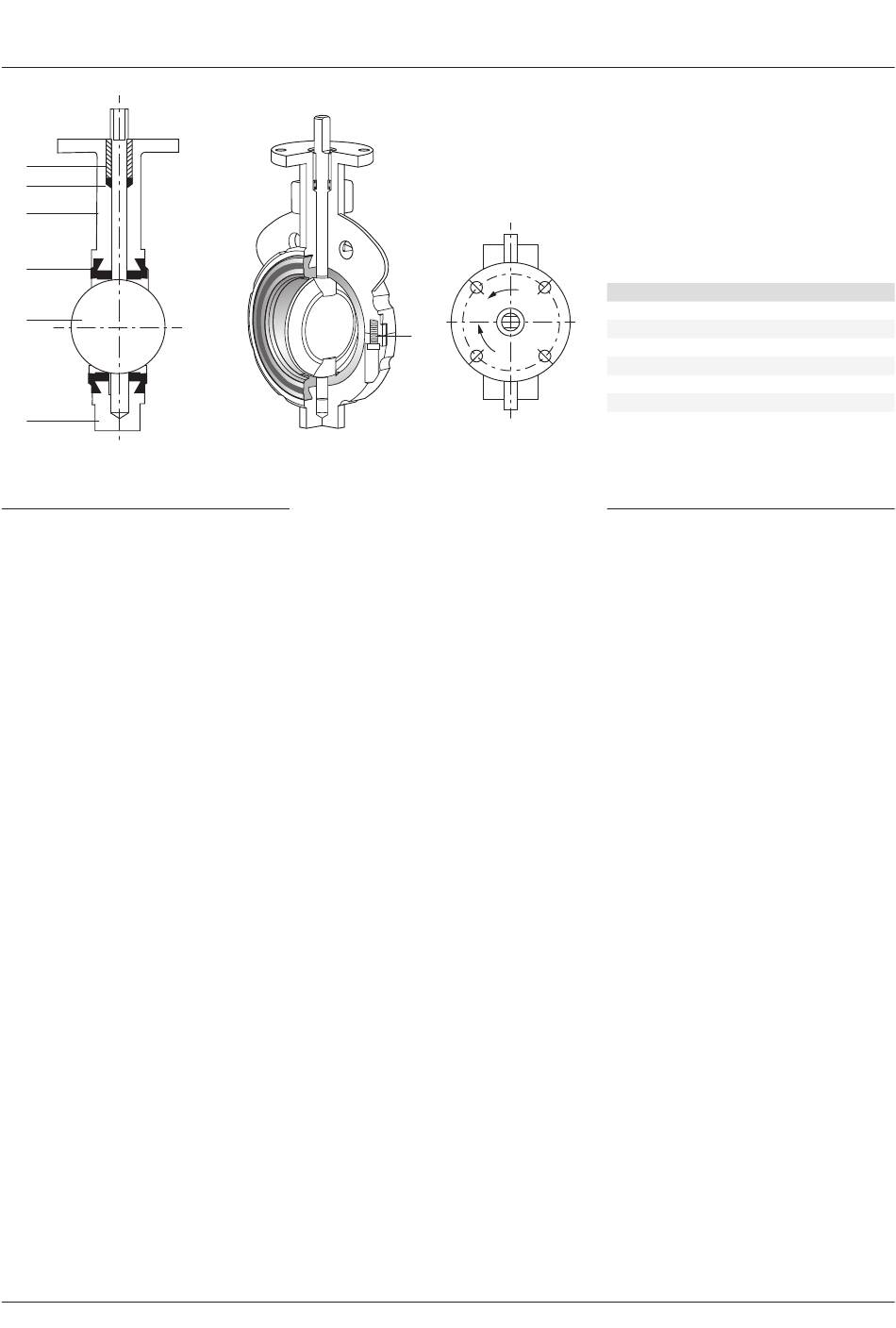

Douille
Joint d'étanchéité de l'arbre
Corps supérieur
Siège
Tige du disque
Inférieure du corps
Vis du corps
5
