Stromsenke und Stromquelle
Alle DC-Eingänge der MicroLogix 1000 können als Stromsenke oder Stromquelle
konfiguriert werden. Es hängt davon ab, wie die DC-COM-Klemmenleiste auf der
MicroLogix verdrahtet ist.
Modus:
Stromsenke
Stromquelle

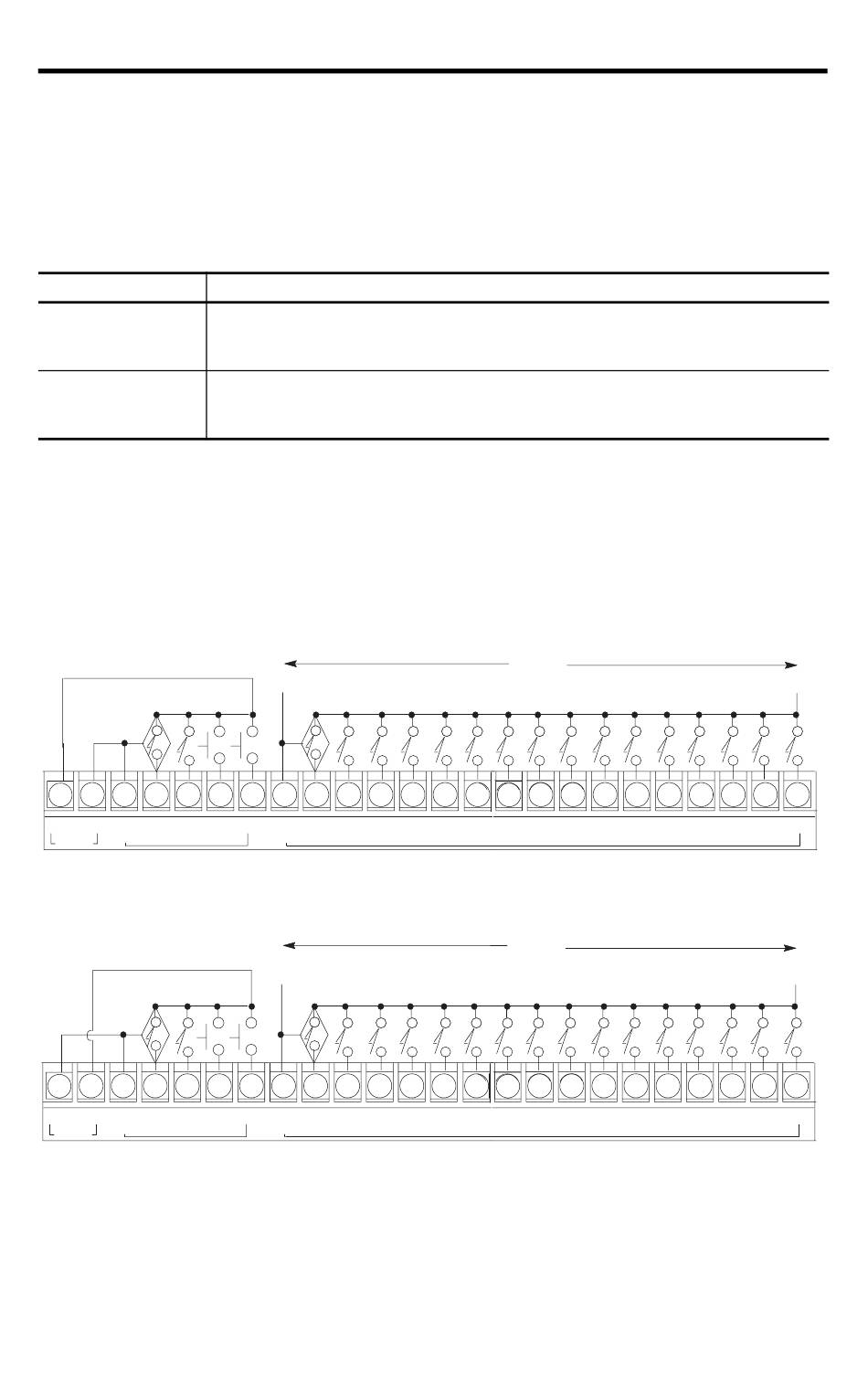

Beispiele für eine Verdrahtung als Stromsenke und Stromquelle
1761-L32BWA
Stromsenkeneingänge
VDC (+) für Quelle
VDC (-)
für Quelle
+ 24V -
DC I/0 I/1
COM
DC OUT
Stromquelleneingänge
VDC (-) für Senke
VDC (+)
für Senke
+ 24V -
DC I/0 I/1
COM
DC OUT
Definition:
Der Eingang ist spannungsführend, sobald Spannung im H-Bereich in der
Eingangsklemme angelegt (aktiv hoch) worden ist. Verbinden Sie das V-DC-Netzteil(-)
mit der DC-COM- Klemmenleiste der MicroLogix.
Der Eingang ist spannungsführend, sobald Spannung im L-Bereich in der
Eingangsklemme angelegt worden ist (aktiv niedrig). Verbinden Sie das
V-DC-Netzteil(+) mit der DC-COM- Klemmenleiste der MicroLogix.
VDC (+) für Senke
I/2 I/3 DC I/4 I/5 I/6
COM
VDC (-) für Quelle
I/2 I/3 DC I/4 I/5 I/6
COM
Stromquelleneingänge
14-30 VDC
I/7 I/8 I/9 I/10 I/11 I/12
Stromsenkeneingänge
14-30 VDC
I/7 I/8 I/9 I/10 I/11 I/12
