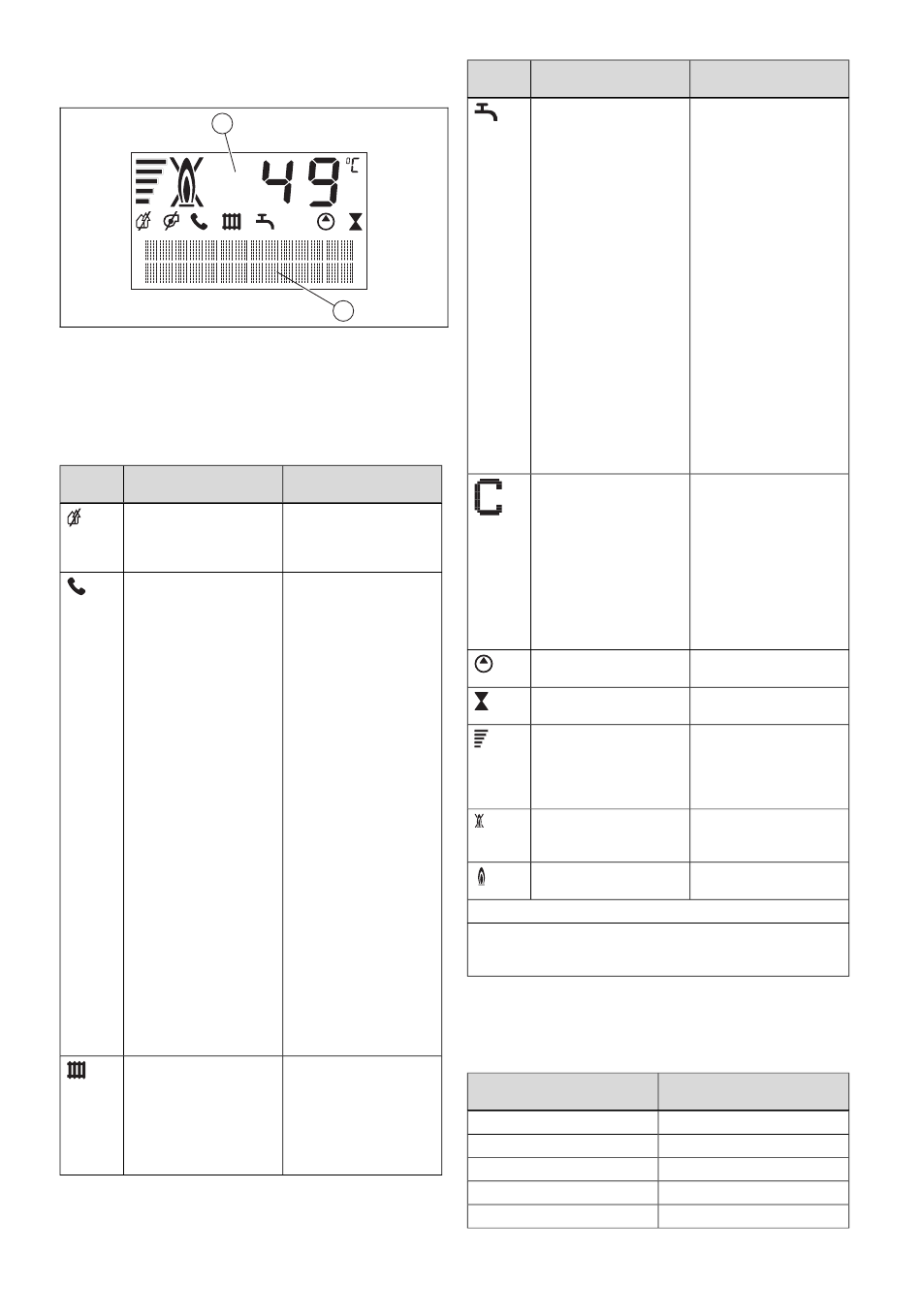

3.1.1
Système d'information et d'analyse
numérique (DIA)
1
1
Affichage de la tem-
pérature de départ du
chauffage actuelle, de
la pression de remplis-
sage de l'installation de
chauffage ou d'un code
d'état ou d'erreur
Sym-
Signification
bole
Circuit des gaz de com-
bustion
VR 920
Mode chauffage
0020214277_01 atmoTEC exclusive, atmoTEC plus Notice d'emploi
2
2
Affichage de texte
en clair (atmoTEC
exclusive uniquement)
Explication
Symbole affiché en per-
manence : anomalie
dans le circuit des gaz
de combustion
La température du dé-
part de chauffage et
la température d'eau
chaude sont spécifiées
par le biais du système
de communication VR
920. Le produit fonc-
tionne avec d'autres
températures que celles
réglées à l'aide des sé-
lecteurs.
Il est possible de mettre
fin à ce mode de fonc-
tionnement uniquement
via :
–
VR 920
–
la modification de
la température de
plus de ± 5 K aux
sélecteurs
Il n'est pas possible de
mettre fin à ce mode de
fonctionnement :
–
en appuyant sur la
touche Réinitialisa-
tion.
–
Arrêt et rallumage du
produit
–
Symbole affiché en
permanence : appa-
reil en mode chauf-
fage
–
Le symbole clignote :
le temps de coupure
du brûleur est actif
Description du produit 3
Sym-
Signification
bole
Production d'eau chaude
sanitaire
Préchauffage
Pompe de chauffage en
fonctionnement
Commande de l'électro-
vanne en cours
Besoins actuels en éner-
gie
Anomalie pendant le
fonctionnement du brû-
leur
Fonctionnement correct
du brûleur
* Uniquement en présence d'un ballon d'eau chaude sanitaire
Appuyez sur la touche « - » pendant env. 5 secondes pour pas-
ser de l'affichage de la température de départ à l'écran à l'affi-
chage de la pression de l'installation, ou inversement.
3.2
Mentions figurant sur la plaque signalétique
La plaque signalétique est montée d'usine sur la face infé-
rieure du produit.
Mentions figurant sur la
plaque signalétique
VC, VCC, VCW
10, 19, 20, 24, 25
/4
-5 = plus, -7 = exclusive
V
Explication
VC/VCC* :
–
Symbole visible en
permanence : le
chargement du bal-
lon d'eau chaude
sanitaire est validé
par le régulateur et
la commande de la
chaudière
–
Le symbole clignote
: chauffage du ballon
d'eau chaude sani-
taire en cours
VCW :
–
Symbole affiché en
permanence : pui-
sage d'eau chaude
sanitaire en cours
–
Symbole non affi-
ché : pas de puisage
d'eau chaude sani-
taire
VCW :
–
Symbole affiché en
permanence : fonc-
tion de préchauffage
en cours de prépara-
tion
–
Symbole clignotant :
fonction de préchauf-
fage en cours, brû-
leur allumé
Alimentation gaz du brû-
leur ouverte
Affichage du taux de
modulation actuel du
brûleur (diagramme en
bâtons uniquement sur
atmoTEC exclusive)
Le brûleur est éteint
Le brûleur est allumé
Signification
Désignation du modèle
Puissance de l'appareil
Génération de l'appareil
Type de l'appareil
Tension secteur
7
