3 - DESIGNATION DES PRINCIPAUX ELEMENTS

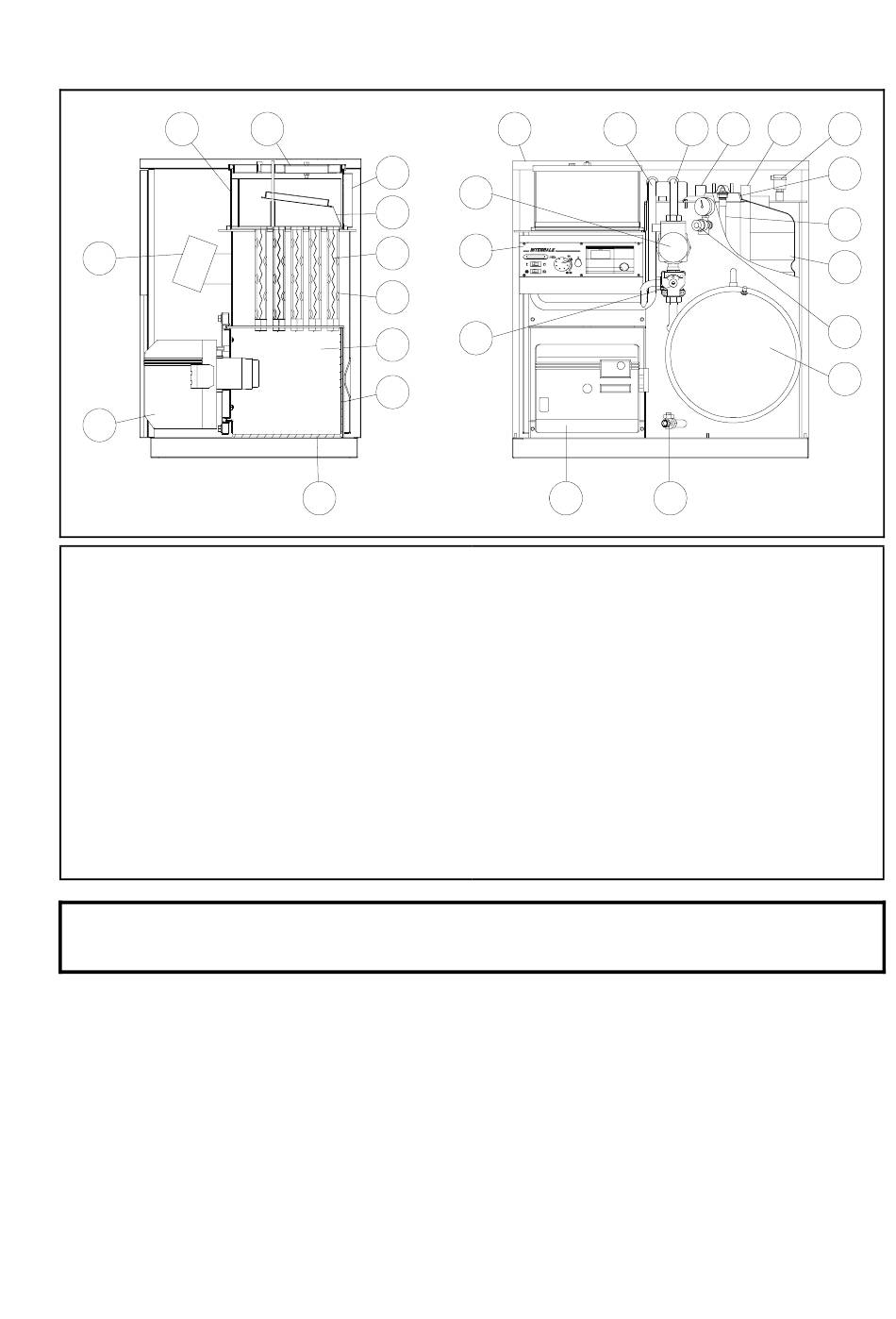

Fig.2
2
11
3
1. Foyer
2. Boite de fumée
3. Brûleur fioul
4. Vanne mélangeuse
5. Circulateur chauffage
6. Vase d'expansion
7. Soupape de sécurité
8. Purgeur
9. Robinet de vidange
10. Déflecteur des produits de combustion
11. Tableau de commande
12. Départ chauffage
13. Retour chauffage

1 - PRINCIPE DE FONCTIONNEMENT

A. LA COMBUSTION
L'association de la technologie du foyer et du brûleur à réchauffage de ligne génère une qualité
de combustion qui limite au minimum les émissions d'imbrûlés assurant ainsi une consommation
d'énergie et des émissions polluantes réduites.
B. LE FOYER
La chaudière comporte un foyer parallélépipédique à faible ∆P dont 4 faces constituent une
surface d'échange thermique. La partie située sur le socle de la chaudière est formée par une
sole en ciment réfractaire. Les produits de combustion s'échappent par les carneaux situés en
ciel de foyer, au nombre de 10 ou 12 suivant la puissance.
20
19
10
18
17
1
16
15
Modèle F..S
III - FONCTIONNEMENT
14 13
5
11
4
3
14. Jaquette acier en tôle laquée
15. Sole réfractaire
16. Paroi réfractaire
17. Carneaux échangeur
18. Chicanes amovibles en inox
19. Sortie des fumées par l'arrrière de la chaudière
20. Sortie des fumées par le dessus de la
chaudière
21. Ballon d'eau chaude sanitaire
22. Anode
23. Trappe de visite
24. Entrée eau froide sanitaire
25. Sortie eau chaude sanitaire
6
12 25 24
23
22
9
8
21
7
6
