Cotes D'encombrement - geminox F 18 C BT Notice Technique

Fig.1
MODELES
F 18 C BT
F 22 C BT
F 32 C
F 18 S BT
F 22 S BT
F 32 S

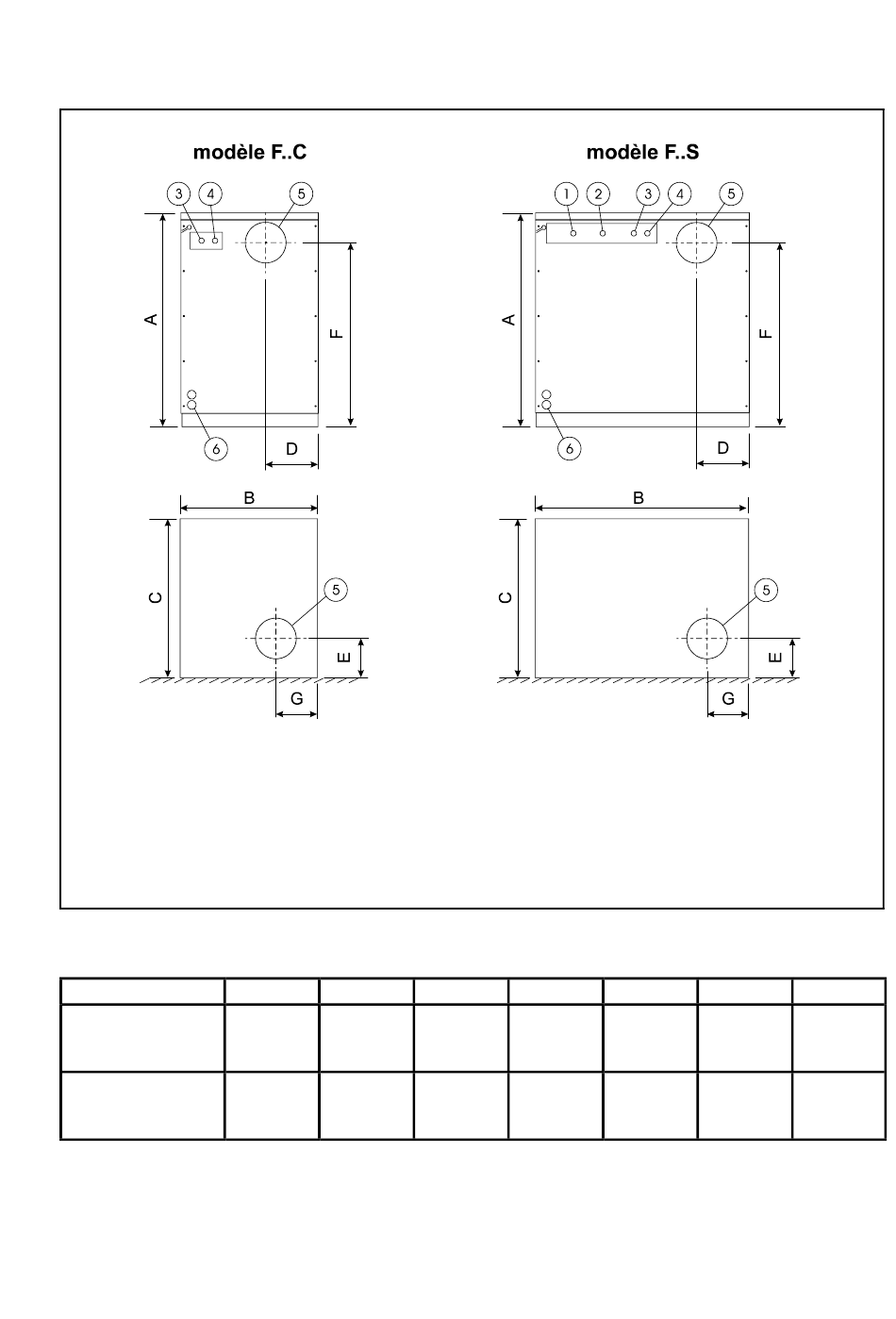

2 - COTES D'ENCOMBREMENT

Vue arrière
Vue du
dessus
1. Entrée eau froide sanitaire
2. Sortie eau chaude sanitaire
3. Départ chauffage
4. Retour chauffage
5. Sortie fumée (vers l'arrière ou vers le haut)
6. Arrivée de fioul
A B
850 540
850 840
C D
625 207
625 207
5
E F
155 735
155 735
G
164
164
