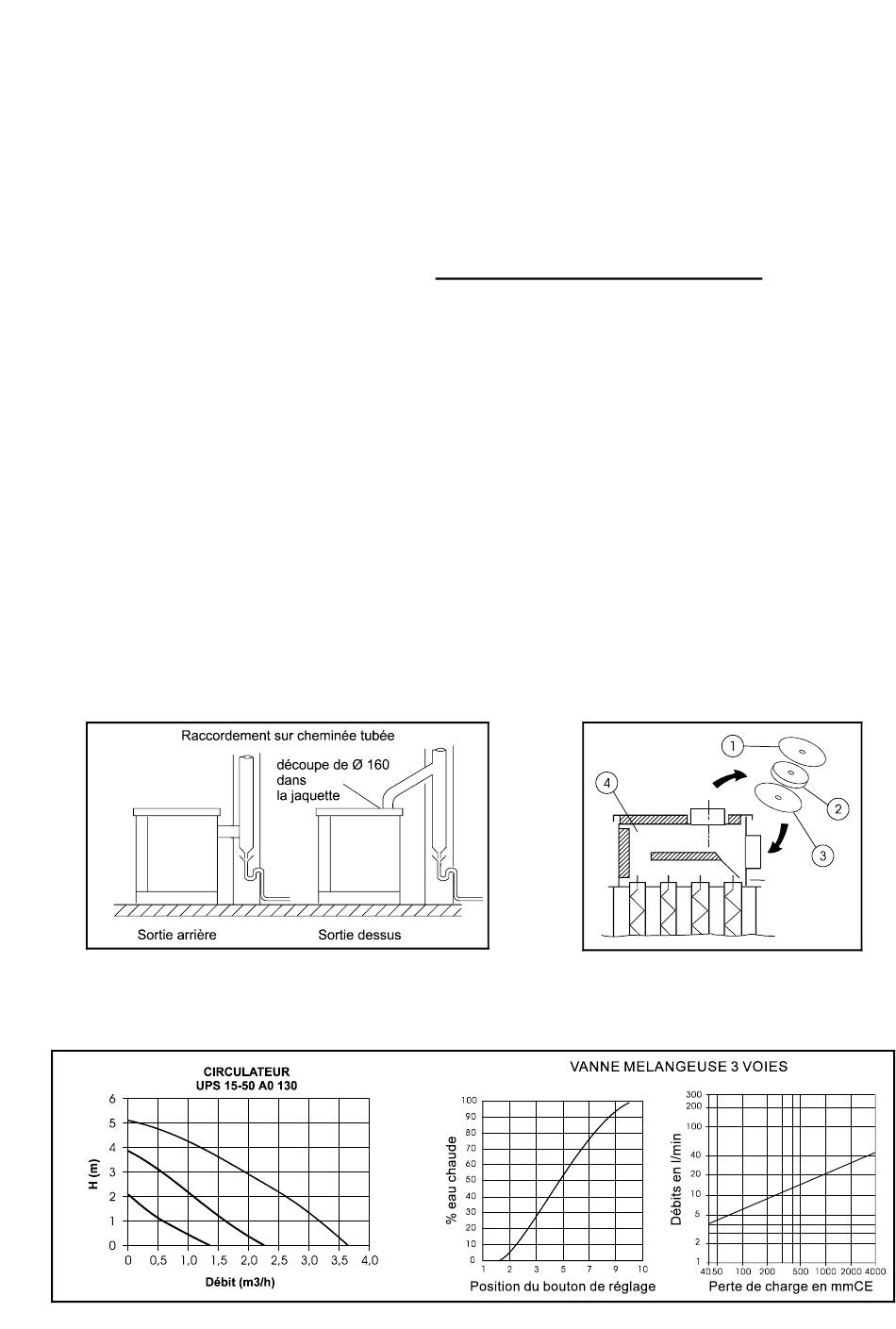

4 - RACCORDEMENT A LA CHEMINEE
− Avant l'installation de la chaudière, vérifier l'état de la cheminée, tampon de ramonage, entrée
d'air parasite, obstruction, etc.. et procéder éventuellemet à sa remise en état.
− La section du conduit ne doit pas être inférieure à 2,5 dm².
− Pour le tubage des conduits de cheminée vétustes ou largement surdimensionnés, se référer
à la norme NF P 51.201.
− La chaudière GEMINOX F a un rendement thermique élevé, ce qui entraine des températures
de fumées relativement basses. De ce fait, une attention particulière devra être apportée à
l'évacuation des produits de combustion. Le tubage du conduit est impératif pour éviter les
problèmes de condensation. Le diamètre du tubage sera choisi en fonction de la puissance
calorifique de la chaudière.
− Monter un té de purge à la base du conduit. Le diamètre du tubage est de 153.
− Le raccordement à la cheminée s'effectue par l'arrière ou par le dessus (
chaudière. Si celui-ci est long, procéder à son isolation pour éviter la condensation en haut de
cheminée. Utiliser des coudes à 135° plutôt que des coudes équerres. Veillez à respecter une
étanchéité correcte du raccordement.
Cas du raccordement des fumées par l'arrière (position montée d'origine en usine) (fig.10) :
Cas du raccordement des fumées par le dessus (fig.10 et fig.11):
Oter le panneau du dessus d'habillage.
Dissocier le disque ∅ 160 du panneau du dessus d'habillage.
Dévisser la vis de maintien des deux flasques (rep.1 et rep.3, fig.11) (extérieur et
intérieur) et de l'isolant (rep.2, fig.11) du dessus de la boite de fumée (rep.4, fig.11).
Les positionner dans la sortie de fumée située à l'arrière de la chaudière en veillant à ce
que le flasque en acier (rep.1, fig.11) soit placé entre le panneau de jaquette arrière et la
laine de verre.
(le flasque en inox (rep.3, fig.11) étant positionné à l'intérieur de la boite de fumée)
Fixer l'ensemble (flasque extérieur + isolant + flasque intérieur) à l'aide de la vis de
maintien
Fig.10
5 - CARACTERISTIQUES DU CIRCULATEUR ET
Fig.12
DE LA VANNE MELANGEUSE
Fig.11
12
153) de la
