802554
Installationsprinzip:
principe d'installation:
criteri d'installazione:
principio de instalación:
installation principle:
• Besuchen Sie www.kwc.com für umfassende Planungs- und Installationsinformationen, sowie Angaben zur
Bedienung oder kontaktieren Sie Ihre KWC Ansprechperson.
• Consultez le site www.kwc.com pour une information complète sur la planification et l'installation, de même que
pour des indications sur l'utilisation. Ou bien adressez-vous directement à votre interlocuteur KWC.
• Visitate www.kwc.com per informazioni complete su pianificazione e installazione oltre a dati sulla manovra o
contattate il vostro responsabile presso KWC.
• Visite www.kwc.com para información detallada sobre planificación e instalación, así como sobre el manejo, o bien
contacte su interlocutor de KWC.
• Visit www.kwc.com for comprehensive information on planning, installation and operation, or get in touch with
your KWC contact person.
Franke Water Systems AG
KWC | Hauptstrasse 57 | P.O. Box 179 | CH-5726 Unterkulm | Phone +41 62 768 68 68 | www.kwc.com

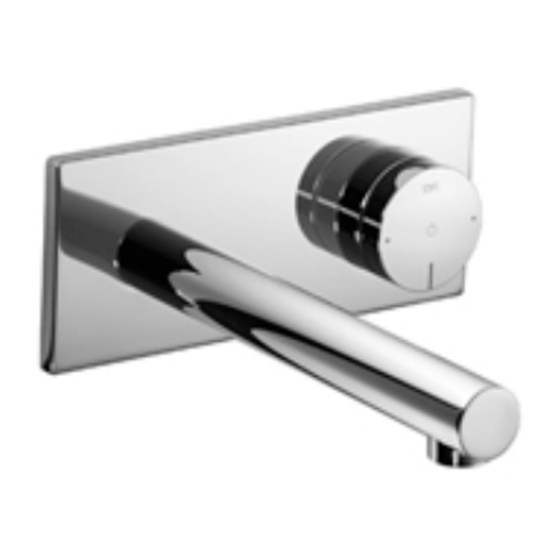

KWC ONO touch light PRO
11.654.003.000
11.654.004.000
Montage- und Serviceanleitung
Instructions de montage et d'entretien
Istruzioni di montaggio e di assistenza
Instrucciones de montaje y servicio
Installation and service instructions
A 175
A 225
