Section 5 : Entretien et lubrification
Embrayages de type B
Rodage de l'embrayage
Consulter la Figure 5-8 :
1.
À l'aide d'un crayon ou autre marqueur, tracer une ligne sur
les bords exposés des disques d'embrayage.
2.
Desserrer soigneusement chacun des six écrous de
coupelle d'appui du ressort d'une révolution exactement. Il
faudra tenir l'extrémité hexagonale du boulon de retenue afin
de compter le nombre exact de révolutions.
MAINTENIR CETTE CLÉ
IMMOBILE TOUT EN
TOURNANT LA CLÉ
CI-DESSUS.

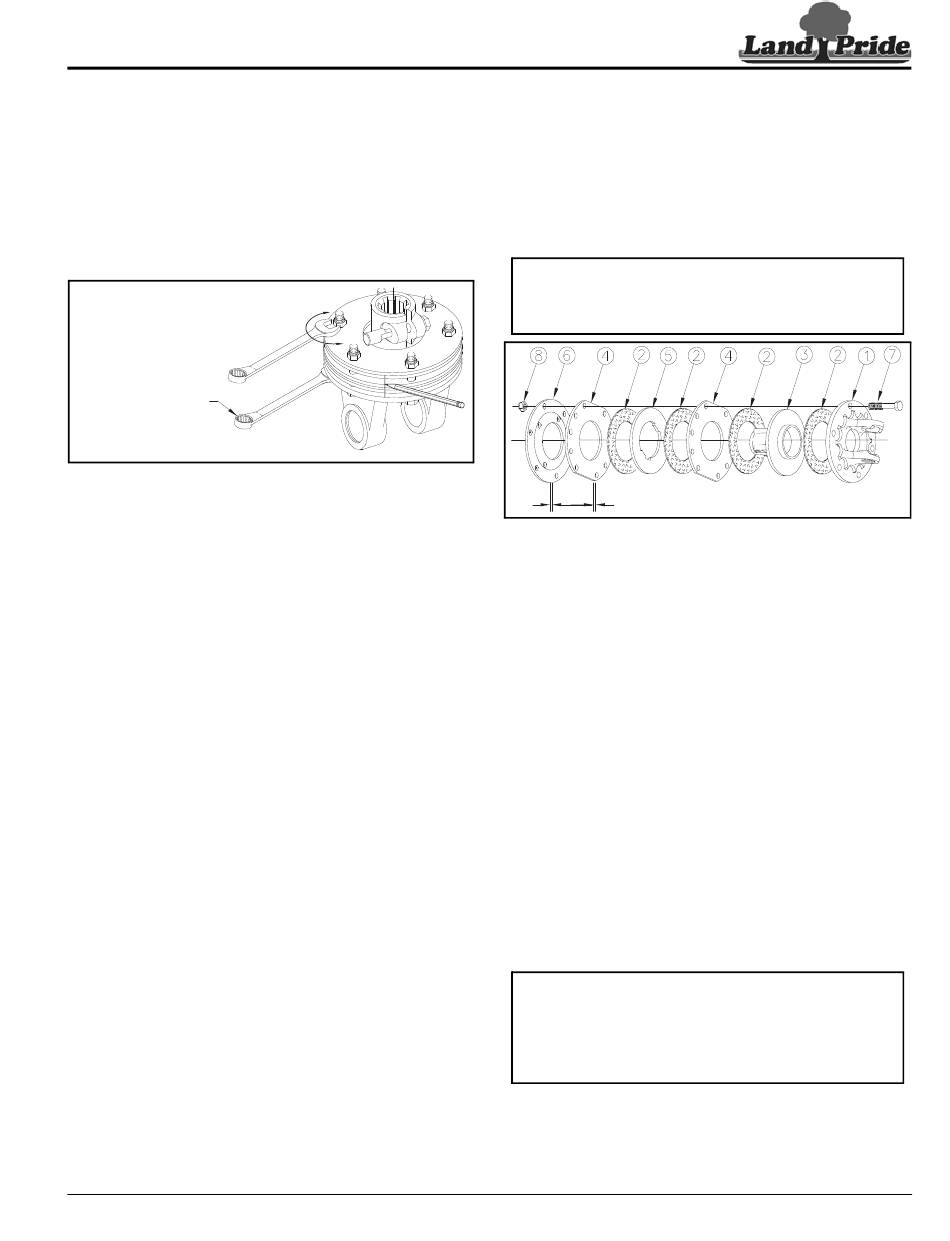

Rodage de l'embrayage de type B
Figure 5-8
3.
S'assurer que la zone est libre de tout spectateur et que
l'appareil peut fonctionner en toute sécurité.
4.
Faire démarrer le tracteur et embrayer la prise de force au
ralenti pendant deux ou trois secondes pour permettre le
glissement des disques d'embrayage. Débrayer la prise de
force, couper le moteur du tracteur et retirer la clé de
contact. Attendre que tous les composants soient
entièrement immobiles avant de descendre du tracteur.
5.
Inspecter l'embrayage afin de s'assurer que les marques
tracées sur les disques d'embrayage ont changé de
position. Si deux marques sont toujours alignées,
l'embrayage n'a pas glissé comme il devrait. Passer à
l'étape 8 si tous les disques d'embrayage ont glissés.
6.
Si l'embrayage à friction n'a pas glissé, desserrer les écrous
d'une révolution supplémentaire. S'assurer que les écrous
sont complètement vissés sur le boulon et répéter les
étapes 4 à 5.
7.
Un embrayage qui ne glisse pas doit être démonté pour
séparer les plaques du disque d'embrayage. Se référer à la
rubrique « Démontage, inspection et montage de
l'embrayage » qui suit.
8.
Resserrer chaque écrou sur l'embrayage à leur
emplacement initial afin de restaurer la pression de
l'embrayage.
9.
Laisser refroidir l'embrayage à la température ambiante
avant de le remettre en marche. L'embrayage est maintenant
prêt à l'emploi.
10. Vérifier l'embrayage pendant la première heure de
fonctionnement et régulièrement toutes les semaines. Un
ensemble supplémentaire de marques tracées peut être
ajouté afin de contrôler le glissement.
15 mai 2017
Table des matières
Démontage, inspection et montage
de l'embrayage
Consulter la Figure 5-9 :
L'embrayage doit être démonté pour séparer les disques
d'embrayage si la procédure de rodage de l'embrayage indique
qu'un ou plusieurs disques d'embrayage ne glissent pas. Se
référer aux instructions de démontage.
Démontage
IMPORTANT : Ne pas retirer les écrous (n
(n
o
7) jusqu'à ce que le ressort à rondelle conique (n
été libéré et qu'il ne soit pas pressé contre l'un des six
écrous (n
26618
B
Montage de l'embrayage de la plaque de type B 4
1.
Dévisser les écrous (n
tension du ressort à rondelle conique soit supprimée. Ne
pas retirer les écrous avant que la tension sur tous les
écrous ne soit supprimée.
2.
Enlever les écrous (n
3.
Séparer tous les disques de friction (n
et 5), du moyeu (n
Inspection
Inspecter toutes les pièces afin de vérifier l'usure excessive et
l'état. Nettoyer toutes les pièces qui ne nécessitent pas de
remplacement. L'épaisseur du disque d'embrayage d'origine est
de 3,2 mm (1/8 po); il doit être remplacé si son épaisseur est
réduite à moins de 1,1 mm (3/64 po). Si les embrayages ont
glissé au point de « fumer », les disques d'embrayage peuvent
être endommagés et doivent être remplacés. La chaleur
accumulée peut également affecter les joints de la fourche.
Montage
1.
Remonter chaque disque d'embrayage (n
plaque métallique de laquelle il a été séparé.
2.
Installer des boulons (n
et intermédiaires, tel qu'illustré, et fixer au moyen des écrous
o
(n
8).
IMPORTANT : La mesure « B » est une distance
approximative. Les variations de la force du ressort et du
matériel de friction peuvent créer des différences dans les
valeurs de couple de serrage. Le fait de serrer les écrous
o
(n
8) d'une révolution comprimera l'embrayage à quatre
plaques de 1,75 mm (0,069 po).
3.
Serrer le ressort à rondelle conique (n
serré contre la plaque d'entraînement (n
arrière de 3 1/6 révolutions avec les écrous (n
5,5 mm (0,217 po). Si un couple plus élevé est requis, serrer
les écrous d'une révolution supplémentaire de 1/6. S'assurer
que l'écart « B » n'est pas moins de 5 mm (0,197 po).
Débroussailleuses rotatives RC4615 et RCM4615 331-644M-FRC
o
8).
ÉPAISSEUR DU MATÉRIAU
Figure 5-9
o
8) de façon égale jusqu'à ce que la
o
8) et les boulons (n
o
3) et de la bride de la fourche (n
o
7) à travers les plaques d'extrémité
o
8) des boulons
o
6) ait
39227
o
7).
o
os
2) des plaques (n
4
o
1).
o
2) près de la
o
6) jusqu'à ce qu'il soit
o
4), puis revenir en
o
8), « B » =
45
