Section 1 : Montage et configuration
Purge du système hydraulique
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Ne jamais retirer ou installer un vérin d'aile pliant lorsque la tige de
vérin est escamotée et l'aile relevée. L'aile est instable sans son vérin
pliant et peut tomber brusquement. En outre, l'air emprisonné dans un
vérin neuf ou réparé fera chuter l'aile brusquement lorsque celle-ci est
abaissée. Ces situations peuvent rendre la débroussailleuse
inutilisable et causer des blessures corporelles graves ou la mort.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
S'assurer que les plateaux de coupe centraux et latéraux sont abaissés
jusqu'au sol et que toute la pression hydraulique est relâchée avant de
déconnecter tout circuit et/ou raccord hydraulique entre la
débroussailleuse rotative et le système hydraulique du tracteur.
Consulter la Figure 1-19 :
Vérin de pliage de l'aile
1.
Abaisser le plateau de coupe central jusqu'à ce qu'il repose
sur les entretoises de commande de course (n
vérins hydrauliques (n
o
2.
Abaisser les plateaux de coupe latéraux jusqu'à ce qu'ils
reposent sur le sol.
3.
Se référer à la rubrique « Procédure d'arrêt du tracteur » à
la page 14. Couper le moteur du tracteur comme il faut et
déplacer les leviers de commande des ailes en mouvement
d'aller-retour pour relâcher toute la pression hydraulique.
4.
Desserrer légèrement le raccord du tuyau hydraulique (n
sur le vérin d'aile droite (n
5.
Redémarrer le tracteur et activer lentement le levier de
commande du tracteur pour escamoter le vérin d'aile (n
et pour purger l'air emprisonné dans le système hydraulique.
22
Débroussailleuses rotatives RC4615 et RCM4615 331-644M-FRC
Table des matières
Purge des vérins des ailes et du vérin de levage du plateau de coupe
o
6) sur les
4).
o
1) afin de laisser l'air s'échapper.

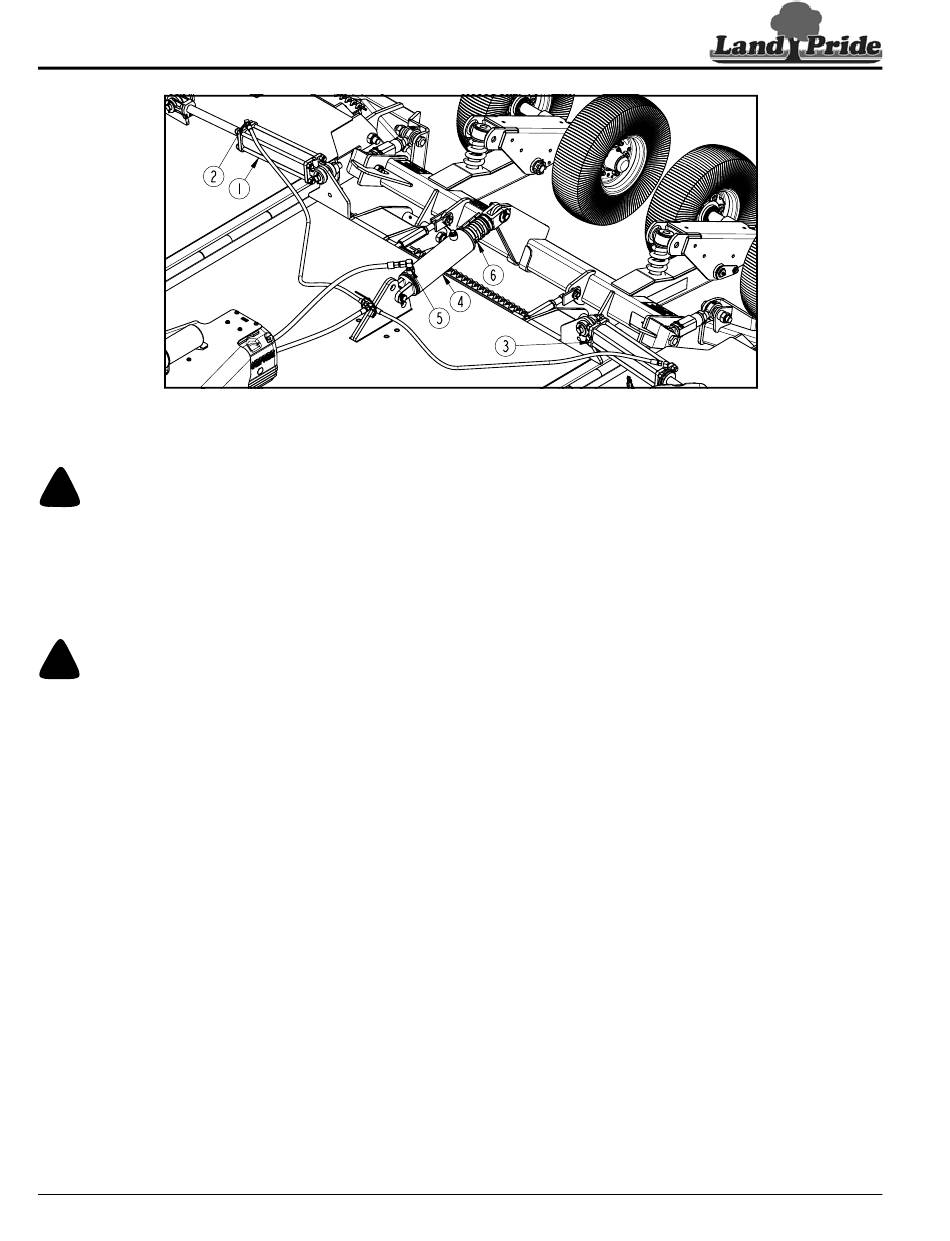

Figure 1-19
6.
Répéter les étapes 1 à 3 ci-dessus une fois l'air purgé du
vérin d'aile droite.
7.
Serrer le raccord du tuyau sur le vérin d'aile droite.
8.
Répéter les étapes 4 à 7 ci-dessus pour purger le vérin d'aile
o
gauche (n
3).
Vérin de levage du plateau de coupe
Consulter la Figure 1-19 :
1.
Abaisser le plateau de coupe central jusqu'à ce qu'il repose
sur les entretoises de commande de course (n
vérins hydrauliques (n
2.
Se référer à la rubrique « Procédure d'arrêt du tracteur » à
la page 14. Couper le moteur du tracteur comme il faut et
déplacer le levier de commande de levage du plateau de
coupe en mouvement d'aller-retour pour relâcher toute la
pression hydraulique.
3.
Desserrer légèrement le raccord du tuyau hydraulique (n
sur le vérin de levage du plateau de coupe (n
laisser l'air s'échapper.
4.
Redémarrer le tracteur et activer lentement le levier de
levage de commande du tracteur pour déployer le vérin de
o
levage (n
4) et pour purger l'air emprisonné dans le
système hydraulique.
5.
Répéter les étapes 1 et 2 ci-dessus une fois l'air purgée du
système hydraulique de levage du plateau de coupe.
6.
Serrer le raccord du tuyau (n
o
2)
o
1)
37910
o
6) sur les
o
5).
o
4) afin de
o
5) sur le vérin de levage (n
15 mai 2017
o
5)
o
4).
