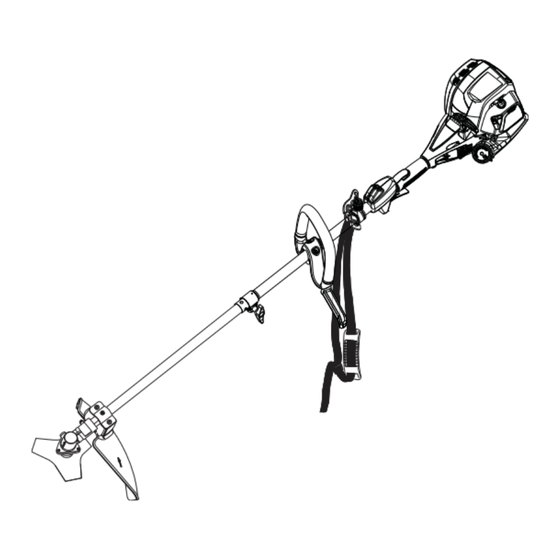

Ryobi RBC430SES Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Ryobi Manuels
  4. Débroussailleuses
  5. RBC430SES
  6. Manuel d'utilisation
Ryobi RBC430SES Manuel D'utilisation

Ryobi RBC430SES Manuel D'utilisation

Masquer les pouces Voir aussi pour RBC430SES:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 4

Liens rapides

Télécharger ce manuel
RBC430SES/RBC430SBS
FR
DÉBROUSSAILLEUSE THERMIQUE À MOTEUR 4-TEMPS
EN
4 STROKE PETROL BRUSH CUTTER
DE
4-TAKT - MOTORSENSE
ES
CORTABORDES TÉRMICA DE 4 TIEMPOS
IT
DECESPUGLIATORE A FILO CON MOTORE A 4 TEMPI
PT
APARADOR A GASOLINA DE 4 TEMPOS
NL
MAAIMACHINE BOSMAAIER
SV
RÖJARE MED 4-TAKTSMOTOR
DA
TRIMMER MED 4-TAKTSMOTOR
NO
4-TAKTS KANTKLIPPER
FI
4-TAHTINEN RAIVAUSSAHA
HU
4 ÜTEM MOTOROS BOZÓTVÁGÓ
CS
BENZÍNOVÝ K OVINO EZ SE 4-TAKTNÍM MOTOREM
RU
RO
MOTCOASA CU MOTOR IN 4 TIMPI
PL
KOSA SPALINOWA Z SILNIKIEM 4-SUWOWYM
SL
4-TAKTNA KOSA
HR
4-TAKTNI MOTORNI ýISTAý GRMLJA
ET
4-TAKTILISE BENSIINIMOOTORIGA VÕSALÕIKUR
LT
KR MAPJOV , VAROMA 4 TAKT BENZININIU VARIKLIU
LV
4-TAKTU BENZ NA AUKLAS KR MGRIEZIS
SK
4-TAKTNÝ MOTOROVÝ KROVINOREZ
BG
4
RBC430SES
WARNING:
It is essential that you read the instructions in this manual before assembling, maintaining and
operating this machine.
Subject to technical modifications.
4-
GEBRUIKERSHANDLEIDING
INSTRUKTIONSBOK
BRUGERVEJLEDNING
KÄYTTÄJÄN KÄSIKIRJA
HASZNÁLATI ÚTMUTATÓ
NÁVOD K OBSLUZE
UPORABNIŠKI PRIROýNIK
KORISNI»KI PRIRU»NIK
KASUTAJAJUHEND
NAUDOJIMO VADOVAS
LIETOT JA ROKASGR MATA
RBC430SBS
1
16
30
47
63
79
96
111
126
141
155
169
184
199
216
231
248
262
277
291
306
321
336
