Asennus
RJ-11 tai RJ-45 -ylijännitesuojat
20
RJ-11-ylijännitesuoja
Verkkovirran Sisääntuloliitin
katkaisija

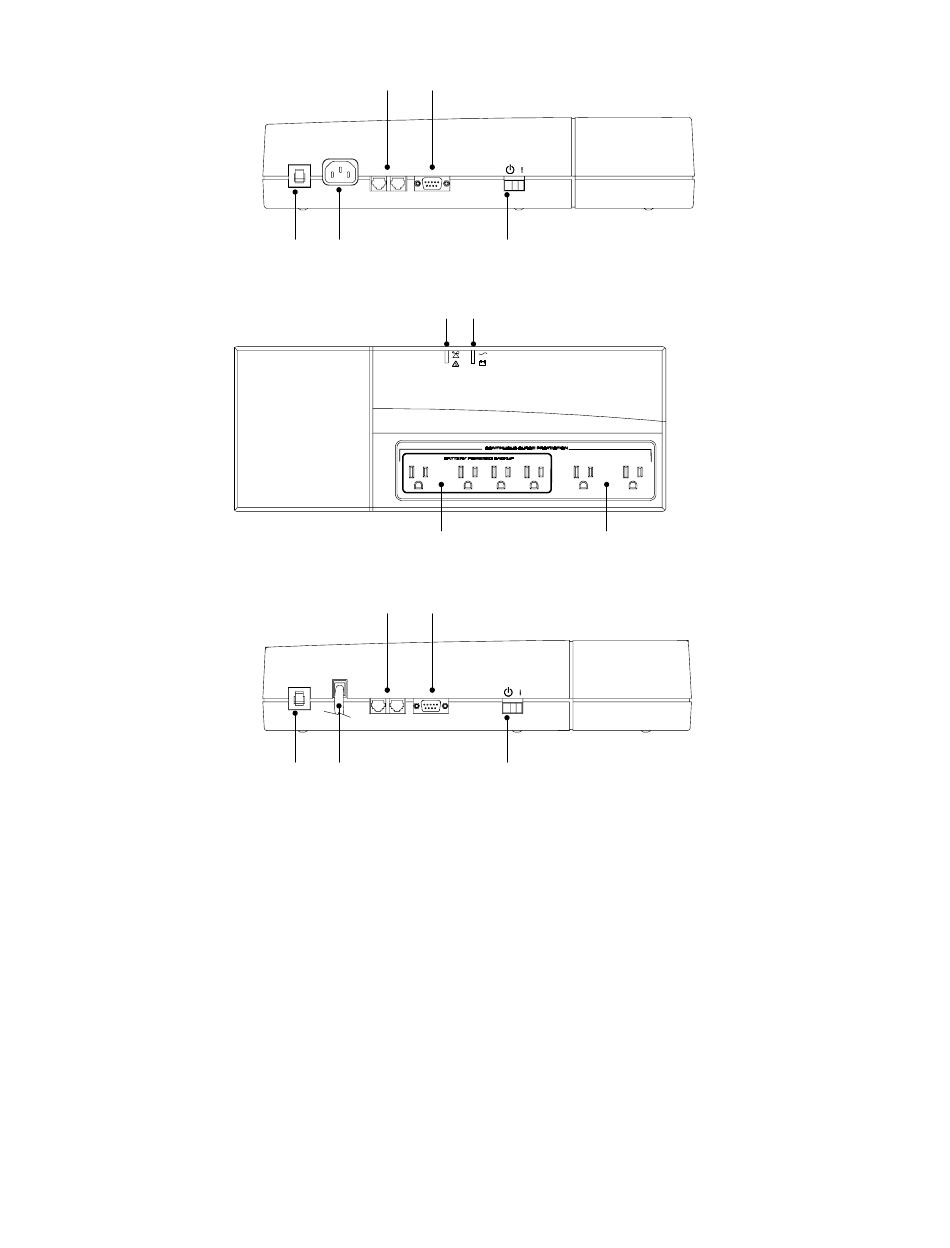

Kuva 2. 230V:n mallin sivupaneeli
Vikaosoitin
Ulostuloliitännät
(Akku ja ylijännitesuojaus)
Kuva 3. 120V:n mallin yläpaneeli
Verkkovirran Syöttökaapeli
katkaisija
Kuva 4. 120V:n mallin sivupaneeli
Powerware
COM- (tiedonsiirto) portti
Virta/valmiustilakytkin
Virtaosoitin
Ulostuloliitännät
(Vain ylijännitesuojaus)
COM- (tiedonsiirto) portti
Virta/valmiustilakytkin
:
