Emerson Rosemount 4088B MultiVariable Guide Condensé
Emerson Rosemount 4088B MultiVariable Guide Condensé

Emerson Rosemount 4088B MultiVariable Guide Condensé

Transmetteur avec protocoles bsap/mvs

Publicité

Liens rapides

Guide condensé
00825-0203-4088, rév. DA
Avril 2019

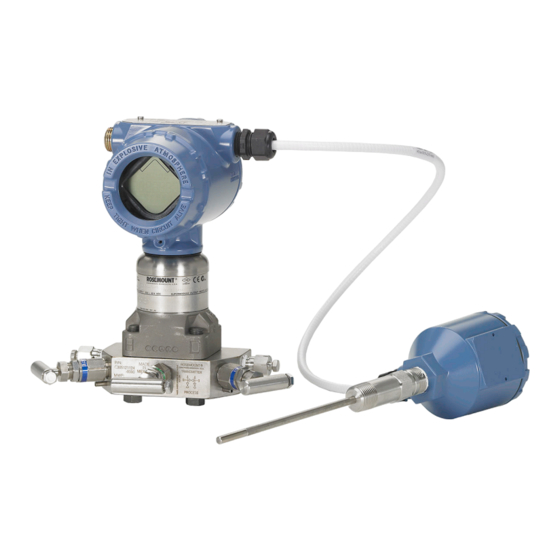

Transmetteur Rosemount 4088B MultiVariable
avec protocoles BSAP/MVS

Publicité

Table des Matières
loading

Sommaire des Matières pour Emerson Rosemount 4088B MultiVariable

  • Page 1 Guide condensé 00825-0203-4088, rév. DA Avril 2019 ™ Transmetteur Rosemount 4088B MultiVariable avec protocoles BSAP/MVS...
  • Page 2: Table Des Matières

    Avril 2019 Guide condensé AVIS Ce guide fournit les recommandations de base pour l’installation du transmetteur Rosemount 4088 MultiVariable (voir le manuel de référence, document n° 00809-0100-4088). Il ne fournit pas d’instructions détaillées pour le diagnostic, la maintenance, l’entretien ou le dépannage. Consulter le manuel de référence du transmetteur 4088 MultiVariable pour des instructions complémentaires.
  • Page 3: Procédure D'installation Rapide

    Guide condensé Avril 2019 Procédure d’installation rapide Début > Montage du transmetteur Rotation éventuelle du boîtier Réglage des commutateurs Raccordement électrique et mise sous tension Vérification de la configuration de l’appareil Ajustage du transmetteur > Fin...
  • Page 4: Étape 1 : Montage Du Transmetteur

    Avril 2019 Guide condensé Étape 1 : Montage du transmetteur Applications avec mesures de débit de liquide 1. Placer les prises de pression sur le côté de la ligne. 2. Effectuer le montage latéralement ou au-dessous des prises de pression. ÉCOULEMENT 3.
  • Page 5: Supports De Montage

    étanchéité et des performance optimales du transmetteur. N’utiliser que les boulons fournis avec le transmetteur ou vendus en pièces détachées par Emerson Process Management. La Figure 1 illustre diverses configurations de montage du transmetteur avec les longueurs de boulon requises pour un montage adéquat.
  • Page 6 Figure 2. Si le matériau des vis ne figure pas dans la Figure contacter un représentant local d’Emerson Process Management pour plus d’informations. Pour installer les boulons, procéder comme suit : 1. Les boulons en acier carbone ne requièrent aucune lubrification et les boulons en acier inoxydable sont revêtus d’un lubrifiant facilitant leur pose.
  • Page 7: Joints Toriques Des Adaptateurs De Bride

    Guide condensé Avril 2019 Figure 2. Couples de serrage pour les boulons de la bride et des adaptateurs Matériau du boulon Marquages de la tête Couple initial Couple final 34 N m 73,5 N m Acier carbone 17 N m 34 N m Acier inoxydable Figure 3.
  • Page 8: Orientation Du Transmetteur De Pression Relative À Montage En Ligne

    Avril 2019 Guide condensé Orientation du transmetteur de pression relative à montage en ligne Le côté basse pression (référence atmosphérique) du transmetteur de pression relative à montage en ligne est situé sous l’étiquette du col du module de détection (voir la Figure Veiller à...
  • Page 9: Étape 3 : Réglage Des Commutateurs

    Guide condensé Avril 2019 Étape 3 : Réglage des commutateurs Par défaut, le commutateur de courant alternatif du transmetteur est sur la position OFF (désactivé). Par défaut, le commutateur de sécurité est sur la position OFF (désactivé). 1. Si le transmetteur est installé, sécuriser le bus et mettre l’appareil hors tension.
  • Page 10: Câblage Du Transmetteur Et Raccordement De L'outil De Configuration

    Avril 2019 Guide condensé Remarque Un câblage à paires torsadées est requis pour le raccordement du bus RS-485. Les longueurs de câble inférieures à 305 m doivent être d'un calibre d’au moins AWG 22 (0,33 mm ). Les longueurs de câble comprises entre 305 à 1 219 m doivent être d'un calibre d’au moins AWG 20 (0,52 mm Le calibre de câblage ne doit pas être supérieur à...
  • Page 11 Guide condensé Avril 2019 Il n’est pas nécessaire de retirer le Rosemount 4088 du réseau RS-485 lors de sa configuration via le port HART local. Avant de procéder à toute modification de sa configuration, l’appareil doit être mis hors service ou en mode manuel. Remarque Certains paramètres BSAP (tels que MANUAL.LOCK.CFG ou EXECUTE.CALIB) sont accessibles uniquement via BSAP et doivent être configurés à...
  • Page 12: Mise À La Terre

    Avril 2019 Guide condensé Configurer le Rosemount 4088B par l'intermédiaire d'une connexion à un ™ contrôleur ROC ou à un calculateur de débit FloBoss utilisant le composant ™ ROCLINK 800 des outils de terrain OpenEnterprise ou par l'intermédiaire d'une ™ connexion à...
  • Page 13: Boîtier Du Transmetteur

    Guide condensé Avril 2019 Boîtier du transmetteur Toujours mettre le boîtier du transmetteur à la terre conformément aux normes électriques nationales et locales. La méthode de mise à la terre du boîtier du transmetteur la plus efficace est le raccordement direct à la terre avec une impédance minimum (<...
  • Page 14: Câblage De L'entrée Optionnelle De Température De Procédé (Sonde À Résistance Pt 100)

    Avril 2019 Guide condensé Tableau 1. Codes d’options pour la certification de la vis de mise à la terre externe Code d’options Description ATEX Antidéflagrant ATEX Sécurité intrinsèque ATEX Type « n » ATEX Poussière ATEX Antidéflagrant, sécurité intrinsèque, type « n », poussière (combinaison de E1, I1, N1 et ND) IECEx Antidéflagrant, protection contre les coups de poussière IECEx Type «...
  • Page 15: Étape 5 : Vérification De La Configuration De L'appareil

    Guide condensé Avril 2019 Figure 13. Raccordement de la sonde à résistance du transmetteur Rosemount 4088 MultiVariable 3 fils 4 fils 3-Wire 4-Wire A. Plot de masse B. Sonde à résistance Pt 100 C. Tête de connexion Étape 5 : Vérification de la configuration de l’appareil Pour communiquer avec le Rosemount 4088 MultiVariable et vérifier sa configuration, utiliser les composants ROCLINK et TechView des outils de terrain OpenEnterprise.
  • Page 16: Étape 6 : Ajustage Du Transmetteur

    Avril 2019 Guide condensé Étape 6 : Ajustage du transmetteur Les transmetteurs sont livrés avec un étalonnage personnalisé (sur demande) ou avec un étalonnage par défaut à pleine échelle. Pour communiquer avec le Rosemount 4088 MultiVariable et procéder à sa maintenance, utiliser les composants ROCLINK ou TechView des outils de terrain OpenEnterprise.
  • Page 17: Certifications Du Produit

    Guide condensé Avril 2019 Certifications du produit Certification FM pour utilisation en zones ordinaires Conformément aux procédures standard, le transmetteur a été inspecté et testé afin de déterminer si sa conception satisfaisait aux exigences de base, au niveau électrique, mécanique et au niveau de la protection contre l’incendie. Cette inspection a été...
  • Page 18: Association Canadienne De Normalisation (Csa)

    Avril 2019 Guide condensé I5 Sécurité intrinsèque Classe I, Division 1, Groupes C, D ; Classe II, Groupes E, F, G ; Classe III ; Classe I Zone 0 AEx ia IIB T4 ; non incendiaire Classe I, Div 2, Groupes A, B, C, D ;...
  • Page 19 Guide condensé Avril 2019 E1 ATEX Antidéflagrant Certificat n° : FM12ATEX0030X Ex d IIC T5 ou T6 Ga/Gb T5 (-50 °C ≤ Tamb ≤ 80 °C) T6 (-50 °C ≤ Tamb ≤ 65 °C) V max = 30 V 1180 Conditions spéciales pour une utilisation en toute sécurité (X) : 1.
  • Page 20: Combinaisons De Certifications

    Avril 2019 Guide condensé Combinaisons de certifications Une plaque signalétique de certification en acier inoxydable est fournie lorsqu’une certification optionnelle est spécifiée. Une fois qu’un appareil ayant reçu plusieurs types de certification est installé, il ne doit pas être réinstallé avec un autre type de certification.
  • Page 21 Guide condensé Avril 2019...
  • Page 22 Avril 2019 Guide condensé...
  • Page 23 Guide condensé Avril 2019...
  • Page 24 Avril 2019 Guide condensé...
  • Page 25 Guide condensé Avril 2019...
  • Page 26 Avril 2019 Guide condensé...
  • Page 27 Guide condensé Avril 2019...
  • Page 28 Avril 2019 Guide condensé...
  • Page 29 Guide condensé Avril 2019...
  • Page 30 Moyen Orient/Afrique : © 2019 Emerson. Tous droits réservés. Toutes les marques appartiennent à leurs propriétaires respectifs. Emerson Automation Solutions Le logo Emerson est une marque de commerce et une marque de service Remote Automation Solutions d’Emerson Electric Co. Emerson FZE Rosemount et le logo Rosemount sont des marques déposées de Rosemount Inc.
