j) Należy unikać sytuacji, gdy urządzenie podczas
pracy, zatrzymuje się pod wpływem dużego
obciążenia. Może spowodować to przegrzanie
się elementów napędowych i w konsekwencji
uszkodzenie urządzenia.
k) Nie wolno dotykać części lub akcesoriów ruchomych,
chyba że urządzenie zostało odłączone od zasilania.
l) Zabrania się przesuwania, przestawiania i obracania
urządzenia będącego w trakcie pracy.
m) Nie należy pozostawiać włączonego urządzenia bez
nadzoru.
n) Należy regularnie czyścić urządzenie, aby nie
dopuścić do trwałego osadzenia się zanieczyszczeń.
o) Przed każdym użyciem upewnić się, czy końcówka
jest prawidłowo zamontowana w urządzeniu oraz czy
wąż jest odpowiednio umocowany i nieuszkodzony.
p) Urządzenie nie jest zabawką. Czyszczenie
i konserwacja nie mogą być wykonywane przez
dzieci bez nadzoru osoby dorosłej Zabrania się
ingerowania w konstrukcję urządzenia celem zmiany
jego parametrów lub budowy.
q) Trzymać urządzenia z dala od źródeł ognia i ciepła.
UWAGA! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.
3. ZASADY UŻYTKOWANIA
Urządzenie przeznaczone jest do obierania ziemniaków
w obecności wody. Produkt przeznaczony jest do użytku
komercyjnego.
Odpowiedzialność za wszelkie szkody powstałe
w wyniku użytkowania niezgodnego z przeznaczeniem
ponosi użytkownik.

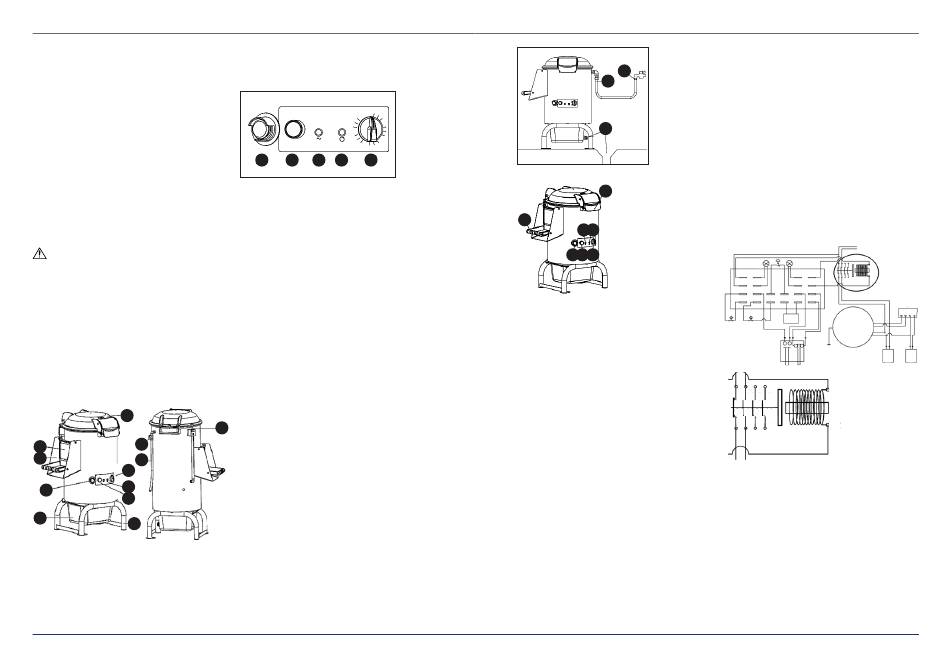

3.1. OPIS URZĄDZENIA
1
10
9
8
11
2
3
7
4
6
5
1. Pokrywa
2. Pokrętło minutnika
3. Kontrolki
4. Przycisk opróżniania (po skończonej pracy)
5. Stopka
6. Pojemnik na odpady
7. Wyłącznik awaryjny
8. Zsyp
9. Klapa zsypu
14
10. Zawór dopływu wody
11. Wąż wodny
12. Mikroprzełącznik
Panel sterowania:
1 2 3 4 5
1. Wyłącznik awaryjny
2. Przycisk opróżniania urządzenia
3. Kontrolka zasilania
4. Kontrolka pracy urządzenia
5. Pokrętło minutnika
3.2. PRZYGOTOWANIE DO PRACY
UMIEJSCOWIENIE URZĄDZENIA
Temperatura otoczenia nie może przekraczać 40°C
a wilgotność względna nie powinna przekraczać 85%.
Urządzenie należy ustawić w sposób zapewniający dobrą
cyrkulację powietrza. Należy utrzymać minimalny odstęp 10
cm od każdej ściany urządzenia. Urządzenie należy trzymać
z dala od wszelkich gorących powierzchni. Urządzenie
należy zawsze użytkować na równej, stabilnej, czystej,
ognioodpornej i suchej powierzchni i poza zasięgiem
dzieci oraz osób graniczonych funkcjach psychicznych,
sensorycznych i umysłowych. Urządzenie
umiejscowić w taki sposób, by w dowolnej chwili można
się było dostać do wtyczki sieciowej. Należy pamiętać
o tym, by zasilanie urządzenia energią odpowiadało
danym podanym na tabliczce znamionowej. Urządzenie
przewidziane jest do użytku wewnątrz budynków.
Przed pierwszym użyciem zdemontować
elementy i umyć je jak również umyć całe urządzenie.
Urządzenie posiada zabezpieczenie, które zatrzymuje
jego pracę gdy pokrywa zbiornika napełniania zostanie
12
uniesiona lub pokrywa otworu opróżniacza zostanie
uniesiona. W przypadku niebezpieczeństwa
natychmiast wyłączyć urządzenie za pomocą wyłącznika
awaryjnego zlokalizowanego na obudowie urządzenia.
MONTAŻ URZĄDZENIA
1. Otworzyć opakowanie, sprawdzić czy urządzenie nie
uległo uszkodzeniu podczas transportu i czy obecne
są wszystkie elementy urządzenia.
2. Umieścić urządzenie w wybranym, przygotowanym
wcześniej punkcie
3. Urządzenie powinno być uziemione
4. Podłączenie węża z wodą
a) Podłączyć wąż do punktu doprowadzania wody ( A)
b) Drugi koniec węża podłączyć do źródła wody i ( B)
c) Pochylić odpływ wody (C), aby ułatwić odprowadzanie
pomyj; podziemna rura spustowa musi mieć średnicę
przynajmniej 50 mm.
Rev. 09.01.2021
3.3. PRACA Z URZĄDZENIEM
B
C D
G E F
UWAGA: Operować urządzeniem nie dłużej niż 5 minut
podczas obrabiania jednej partii ziemniaków.
1. Otworzyć pokrywę poprzez pociągnięcie uchwytu (A)
a) Odciągnąć uchwyt aż do kliknięcia, następnie unieść
należy
pokrywę
b) Jeśli wcześniej wyjmowany był dysk wewnętrzny
należy umieścić go we wnętrzu bębna
2. Wsypać ziemniaki do wnętrza bębna
3. Założyć pokrywę i upewnić się, że jest poprawnie
zamknięta
wszystkie
a) Upewnić się, że zsyp (B) jest zamknięty
4. Podłączyć urządzenie do źródła zasilania, zaświeci się
kontrolka (C ) informująca o gotowości urządzenia
do pracy
5. Ustawić pożądany czas pracy przy użyciu minutnika
(F)
można
a) Zaświeci się zielona kontrolka (D) informująca
o rozpoczęciu pracy urządzenia
b) Upewnić się, że do urządzenia dostarczana jest
woda, ciągłym nieprzerwanym strumieniem
Ważne: Urządzenie przeznaczone jest do obierania
ziemniaków w obecności wody, jeśli woda nie jest
dostarczana użytkownik nie osiągnie pożądanego
efektu.
6. Po upłynięciu ustawionego czasu zielona lampka
przestanie się świecić i urządzenie zakończy pracę
a) Jeżeli podczas pracy urządzenie zatrzyma się lub
użytkownik będzie miał potrzebę inspekcji maszyny,
należy wcisnąć wyłącznik awaryjny i odłączyć
urządzenie od źródła zasilania
b) Po przeprowadzeniu
przyczyny zastoju podłączyć urządzenie do źródła
zasilania i postępować zgodnie z punktami 1-9
7. Aby wyciągnąć obrane ziemniaki, należy otworzyć
zsyp (B)
Ważne: należy umieścić pojemnik (np. miskę)
bezpośrednio pod zsypem urządzenia
Rev. 09.01.2021
8. Wcisnąć przycisk opróżniania (E ), urządzenie
rozpocznie rotację bez dostarczania wody
a) Utrzymywać zsyp obieraczki otwarty sprawdzając
B
jakość wyrzucanych przez obieraczkę ziemniaków
A
WAŻNE: Nie wsadzać rąk ani przedmiotów w celu
manualnego opróżnienia kręcącego się bębna.
9. Po zakończeniu pracy i wydobycia wszystkich
ziemniaków
a) Wcisnąć przycisk opróżniania urządzenia
C
b) Cała zawartość bębna zostanie wypuszczona do
wcześniej ustalonego odpływu
c) Upewnić się, że odpływ oraz zsyp jest zamknięty
10. Urządzenie jest gotowe do ponownego użycia.
a) Jeśli urządzenie nie będzie użytkowane tego dnia
należy je wyczyścić
11. Aby wyczyścić urządzenie, należy postępować
A
według instrukcji (1-9) bez umieszczania ziemniaków
wewnątrz bębna.
12. Operację czyszczenia bębna powtórzyć, aż do
uzyskania pożądanego efektu
Schemat elektryczny urządzenia
1 0
9
11 11
1/ 3/ 5/ 13
1L L2 L3 NO
1/ 4/ 6/ 14
T1 T2 T3 NO
1. Silnik
2. Czarny/ czerwony (od góry)
3. Niebieski
4. Kondensator 35uf
5. Kondensator 150uf
6. Przełącznik odśrodkowy
7. Stycznik
8. AC230V~
9. Światło
10. Wyłącznik awaryjny
11. Mikroprzełącznik
12. Minutnik
inspekcji i/lub usunięciu
13. Zielony
14. Czerwony
