D
INSTALLATION R50
PRÜFUNG VON DER MONTAGE
Das Flugeltor muß fest an der Angelpunkten der Trager fixiert sein, darf sich wahrend der
Bewegung nicht biegen und ohne reibung nicht bewegen. Zum einwandfreien R50-Betriebs
muß das Antriebsrad auf einem kompakten, stabilen Boden mit minimalem Gefälle abrollen.
Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze
anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem
einwandfreien Zustand ist und der EN12604 entspricht.
- Das Tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das Tor mit
der norm EN 12453 punkt 6.5.1 in Einklang zu bringen (z.B. das in Bewegung setzen des
Motors per Handsender, wenn der Gehfluegel geoeffnet ist. Das zu vehindern koennen sie
einen Endschalter anschliessen der beim oeffnen des Gehfluegel andere automatischen
funktionen ausser Kraft setzt).
- Es dürfen keine mechanischen Anschläge über dem Tor vorhanden sein, da diese nicht
ausreichend sicher sind.
INSTALLATION R50
Im Laufbereich der Antriebsräder ist ein dichter Untergrund ohne größere Höhenunterschiede
erforderlich.

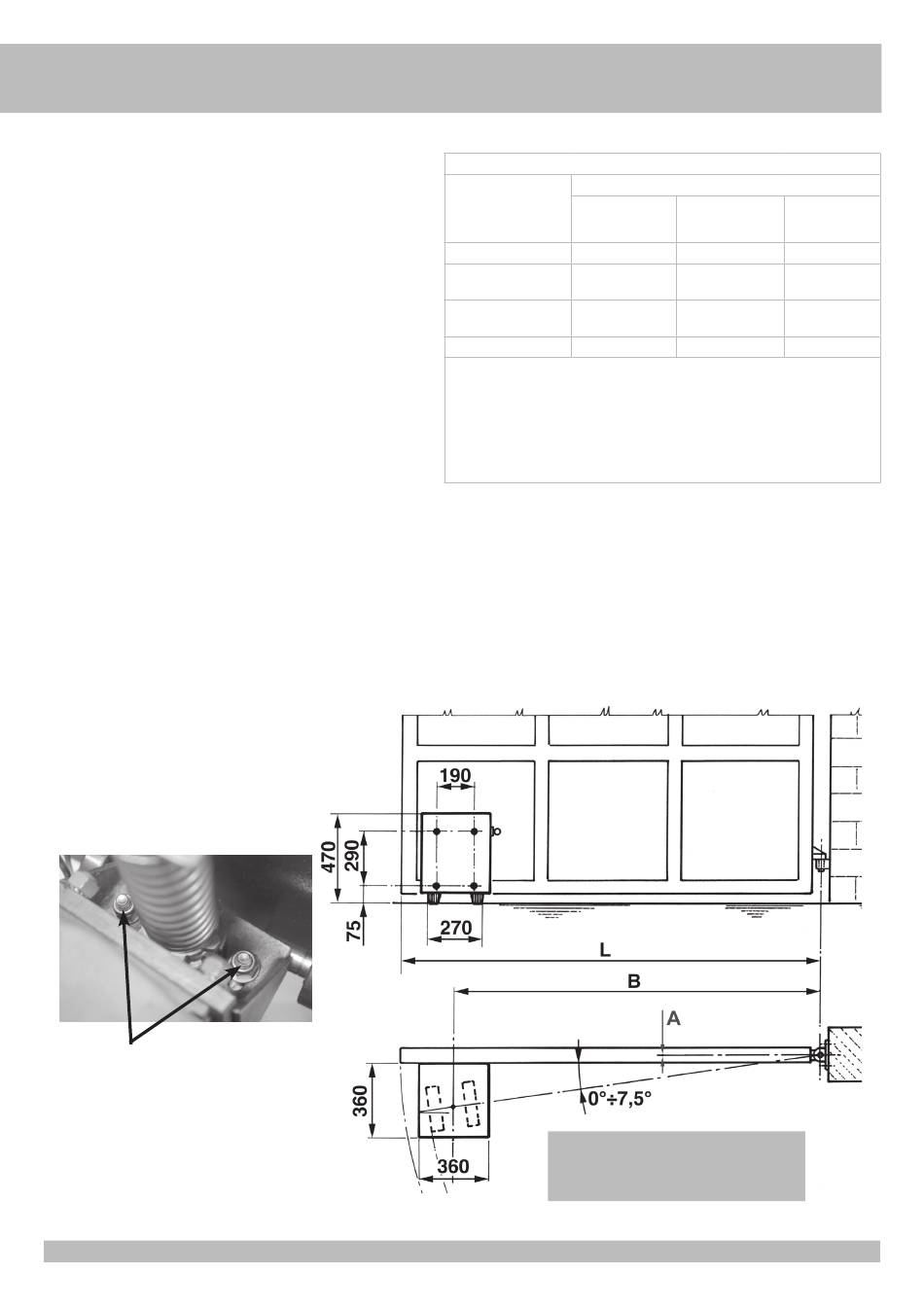

Das Tor auf Halblaufsposition einstellen, getriebe-Trägerplatte so am Torende befestigen, daß
die Antriebsräder Bodenkontakt haben.
Hierzu vier Bohrungen mit 6,5 mm Durchmesser im Flügel durchführen und anschließend
anhand eines M8-Bohrers mit Gewinde versehen; vier Schrauben M8 einsetzen und mit einem
13er Schlüssel anziehen.
Danach den Federstecker für die Radblockierung entfernen (Abb. 6).
Besteht beim Vorschub keine einwandfreie Bodenhaftung seitens der Antriebsräder, sind
D
Komponenten zur Installation nach der Norm EN 12453
Erfahrene Personen
BEFEHLSTYP
(außerhalb des
öffentlichen Bereichs*)
Gedrückt halten
Impulsiv - in Sicht
C oder E
(z.B. Wandtaster)
impulsiv - außer Sichtweite
C oder E
(z.B. Fernbedienung)
automatisch C und D, oder E
* Ein typisches Beispiel sind jene Türen, die keinen öffentlichen Zugang haben
A: Gedrückt halten Befehl, wie mit Wandtaster z.B: Kode ACG2013
B: Gedrückt halten Befehl, wie mit Schlüsselschalter z.B: Kode ACG1010
C: Einstellung der Motor- oder Fotozellenkraft zur Einhaltung der Aufprallkräfte, wie in Anhang A
angegeben.
D: Kontaktleiste und /oder andere zusätzliche Geräte, um die Wahrscheinlichkeit eines Kontakts
mit der Tür zu verringern
E: Geräte, die so installiert sind, dass eine Person nicht von der Tür berührt werden kann.
die Nutmuttern für die Federeinstellung zur Druckerhöhung zwischen Rad und Boden im
Uhrzeigersinn anzudrehen.
Zur Vermeidung von Radschäden beim Vorschub Muttern (D) mit einem 13er Schlüssel
abschrauben und die Antriebsräder der Getriebemotoren so neigen, daß die Gummiradachse in
der Mitte des Flügel-Angelzapfens verläuft.
Die Radneigung kann zwischen 0° und 7,5° schwanken. Anschließend beide Muttern wieder
festschrauben.
R50 ist mit zwei dichten, gepanzerten Hubendschaltern ausgestattet.
Das Positionieren dieser Endschalter obliegt dem Installateur.
B min [m] = (0,205+A) / 0,12
B [m]
OFFnungszeite [sec] = 7,85 x L
42
ANWENDUNG DER SCHLIESSUNG
Erfahrene Personen Nicht fachkundige
(öffentlicher Bereich)
A B
C oder E
C und D, oder E
C und D, oder E
= 0,9 x L
Personen
nicht möglich
C und D, oder E
C und D, oder E
C und D, oder E
