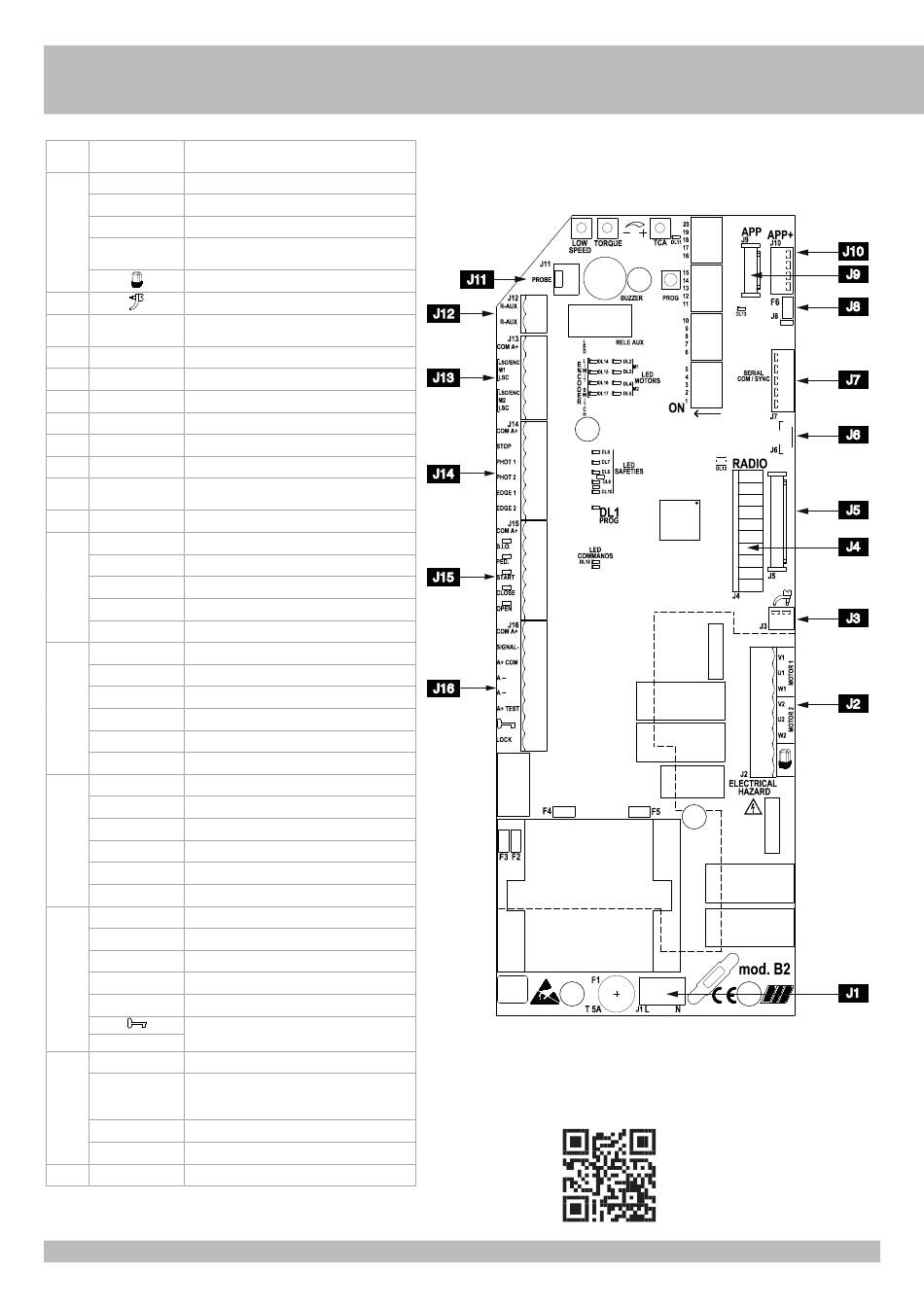

A - BRANCHEMENTS
J1
Alimentation 230 Vac 50/60 Hz
N -L
(120 V 60 Hz sur demande)
J2
U1
CONNEXION COMMUN MOTEUR 1
V1 - W1
CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR 1
U2
CONNEXION COMMUN MOTEUR 2
CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR
V2 - W2
2
Connexion clignotant 230V (max 40 W )
J3
Antenne radio 433 MHz
J4
Connecteur pour radio récepteur RIB à
RADIO
enclenchement avec alimentation à 24Vdc
J5
RADIO
Connecteur pour module radio ACG8069
J6
réservé
J7
SERIAL COM/SYNC
Connecteur pour la connexion série
J8
RS485 terminaison de J10
J9
APP
Connecteur de carte APP
J10
APP+
Connecteur de carte APP+
J11
Bornier de raccordement à la sonde de réchauffage
PROBE
incorporé sur le moteur KING ICE et KING EVO ICE
J12
R-AUX
Contact de relais auxiliaire (NO) Max 700 W
J13
COM A+
Commun des contacts / Positif 24 Vdc
LSO M1/ENC
Fin de course d'ouverture M1
LSC M1
Fin de course de fermeture M1
LSO M2/ENC
Fin de course d'ouverture M2
LSC M2
Fin de course de fermeture M2
J14
COM A+
Commun des contacts / Positif 24 Vdc
STOP
Contact impulsion de stop (NF)
PHOT 1
Contact photocellules 1 (NF)
PHOT 2
Contact photocellules 2 (NF)
EDGE 1
Contact barre palpeuse de sécurité 1 (NF)
EDGE 2
Contact barre palpeuse de sécurité 2 (NF)
J15
COM A+
Commun des contacts / Positif 24 Vdc
B.I.O.
Contact d'une horloge (NO)
PED.
Contact commande ouverture piétonne (NO)
START
Contact impulsion simple (NO)
CLOSE
Contact impulsion de fermeture (NO)
OPEN
Contact impulsion d'ouverture (NO)
J16
COM A+
Commun des contacts / Positif 24 Vdc
SIGNAL -
Voyant portail ouvert (24Vdc 3W max)
A+ COM
Positif pour alimentation accessoires à 24Vdc
A -
Négatif pour alimentation accessoires à 24 Vdc
A+ TEST
Positif pour alimentation autotest photocellules
Connexion électro-serrure (MAX 15W 12V)
LOCK
PROG
Bouton pour la programmation
Trimmer de réglage du temps d'attendue avant
TCA
avoir la fermeture automatique (Par usine
DÉSHABILITÉ ET LED DL11 ÉTEINT)
TORQUE
Trimmer de réglage de la force
LOW SPEED
Trimmer de réglage de la basse vitesse
F1
T 5A
Fusible de protection moteur
J11
J12
J13
J14
J15
J16
21
J10
