INTRODUCTION
Lire avec attention et dans son intégralité toutes les instructions contenues dans
ce manuel.
Porter une attention particulière aux normes d'utilisation rehaussées des
mentions "DANGER" ou "ATTENTION". Leur non-respect pourrait entraîner des
dommages à l'appareil et autres dommages matériels et corporels.
En cas de pannes qui ne seraient pas mentionnées dans ce manuel, contacter
le service d'assistance autorisé
1. Ne pas stocker l'appareil ni l'ouvrir dans une zone humide, exposée à la pluie
ou en contact avec l'eau: risques de court-circuit, de décharges électriques ou
d'incendie.
2. Ne pas installer l'appareil dans des zones à risques de fuites de gaz
inflammable qui pourraient causer des incendies.
3. L'appareil est conçu pour un usage domestique et commercial uniquement:
pour d'autres usages comme par exemple sur des sites industriels, son bon
fonctionnement pourrait être compromis.
Le fabriquant ne sera pas tenu responsable en cas de dommages causés
suite à une utilisation incorrecte de l'appareil et à la lecture partielle ou
superficielle de l'information contenue dans ce manuel.
AVERTISSEMENTS
- Les installations devront être réalisées par un technicien qualifié.
- Réaliser l'installation en utilisant des équipements de protection individuels.
- L'appareil devra être installé correctement suivant les instructions de ce
manuel d'installation.
- L'installation de l'appareil devra être conforme aux règlementations et
décrets locaux que vous devrez avoir consultés au préalable.
- Vérifier les valeurs de tension, la fréquence et le courant qui sont indiqués
sur la plaque signalétique de l'appareil.
- S'assurer que les valeurs de consommation sont correctes.
- Ne pas utiliser de rallonges électriques. Utiliser des borniers de raccordement
si des extensions sont nécessaires.
- Consulter au préalable les dessins avec les dimensions pour situer le tube
d'alimentation, celui d'évacuation de la condensation et celui des raccords
électriques.
- L'appareil devra être installé selon les normes de câblage national.
RELIER L'APPAREIL CORRECTEMENT AU CÂBLE DE PRISE DE TERRE.
Manipuler des appareils et des composants qui sont sous tension est dangereux
et peut entraîner des lésions graves ou la mort. Couper l'alimentation et
débrancher les câbles pour toute opération d'installation, de réparation ou
d'entretien de l'unité.
Eviter le contact avec les arêtes tranchantes et la surface de la batterie qui
pourraient causer des lésions.

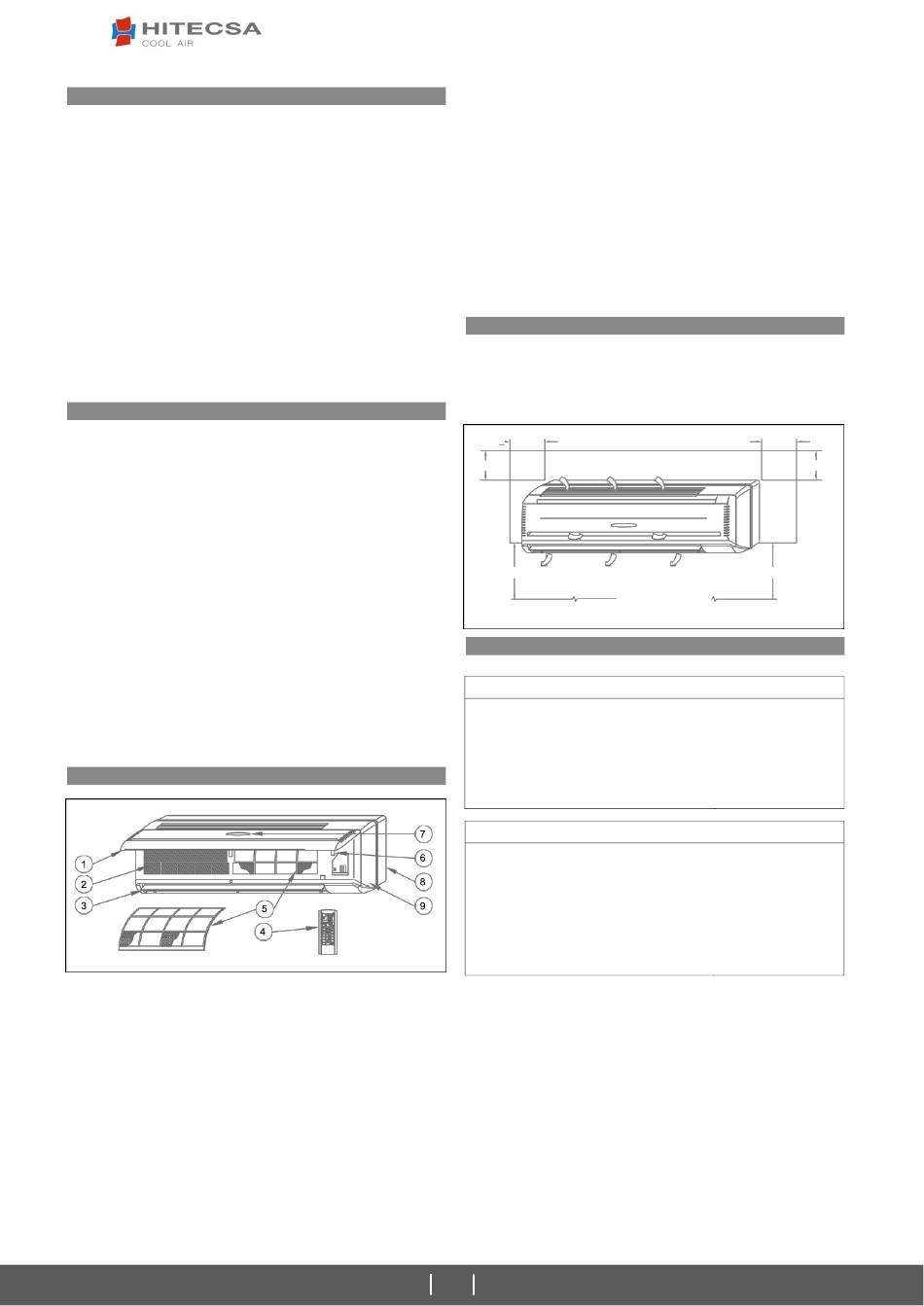

COMPOSANTS PRINCIPAUX
1. Panneau frontal
2. Batterie
3. Déflecteur horizontal
4. Télécommande
5. Filtres à air
1. PANNEAU FRONTAL
La prise d'air se fait par les rainures du panneau frontal. Soulever le panneau
frontal pour accéder au filtre à air et aux autres composants internes.
2. BATTERIE
Composée de tubes en cuivre et ailettes en aluminium (avec traitement
hydrophile).
3. DEFLECTEUR HORIZONTAL
Il permet d'orienter le flux d'air à la sortie de l'appareil; actionné par le moteur
des ailettes.
6. Interrupteur d'urgence/auxiliaire
7. Display
8. Base arrière
9. Partie frontale avec grille
4. COMMANDE A DISTANCE
Elle permet de régler les paramètres de fonctionnement de l'appareil; les
paramètres affichés sur l'écran LCD facilitent les opérations de programmation.
5. FILTRES A AIR
Ils retiennent les saletés et la poussière présentes dans l'air.
6. INTERRUPTEUR D'URGENCE/AUXILIAIRE
Il sert à mettre en marche et à éteindre l'appareil sans utiliser la télécommande;
L'interrupteur se trouve derrière le panneau frontal qu'il faudra enlever au
préalable pour l'utiliser.
7. DISPLAY
Il affiche le mode de fonctionnement actuel de l'appareil ; il reçoit le signal de la
télécommande.
8. BASE ARRIERE
Base de tout l'appareil.
9. PARTIE FRONTALE AVEC GRILLE
EMPLACEMENT DE L'APPAREIL
Choisir l'emplacement du ventilo-convecteur en respectant les données suivantes:
1. Eviter qu'il y ait des obstacles en reprise et au soufflage.
2. Utiliser un support pouvant résister au poids de l'appareil.
3. Respecter les distances minimum (voir le dessin ci-dessous).
Eviter l'exposition directe de l'appareil aux rayons du soleil.
150.0
Les mesures sont indiquées en millimètres
150.0
AU-DESSUS DU NIVEAU DES YEUX
LMITES DE FONCTIONNEMENT
ÉTÉ (REFROIDISSEMENT)
Température minimum entrée de l'eau
Température maximum entrée de l'eau
Pression maximum de fonctionnement
Température maximum air ambiant
Humidité maximum air ambiant
HIVER (CHAUFFAGE)
Température maximum entrée de l'eau
Température minimum entrée de l'eau
Pression maximum de fonctionnement
Température minimum air ambiant
Humidité maximum air ambiant
Température maximum air ambiant
4
Ventilo-convecteur mural
150.0
AU-DESSUS DU NIVEAU DES YEUX
NIVEAU DU SOL
+4°C
+15°C
15 bar
+35°C
80%
+70°C
+40°C
15 bar
+4°C
80%
+35°C
150.0
