Dimensions De L'appareil; Aspect Général Et Definition De L'appareil - ROSIERES RMC 6321 RB Notice D'emploi

4.5 + 0.3
Figure5

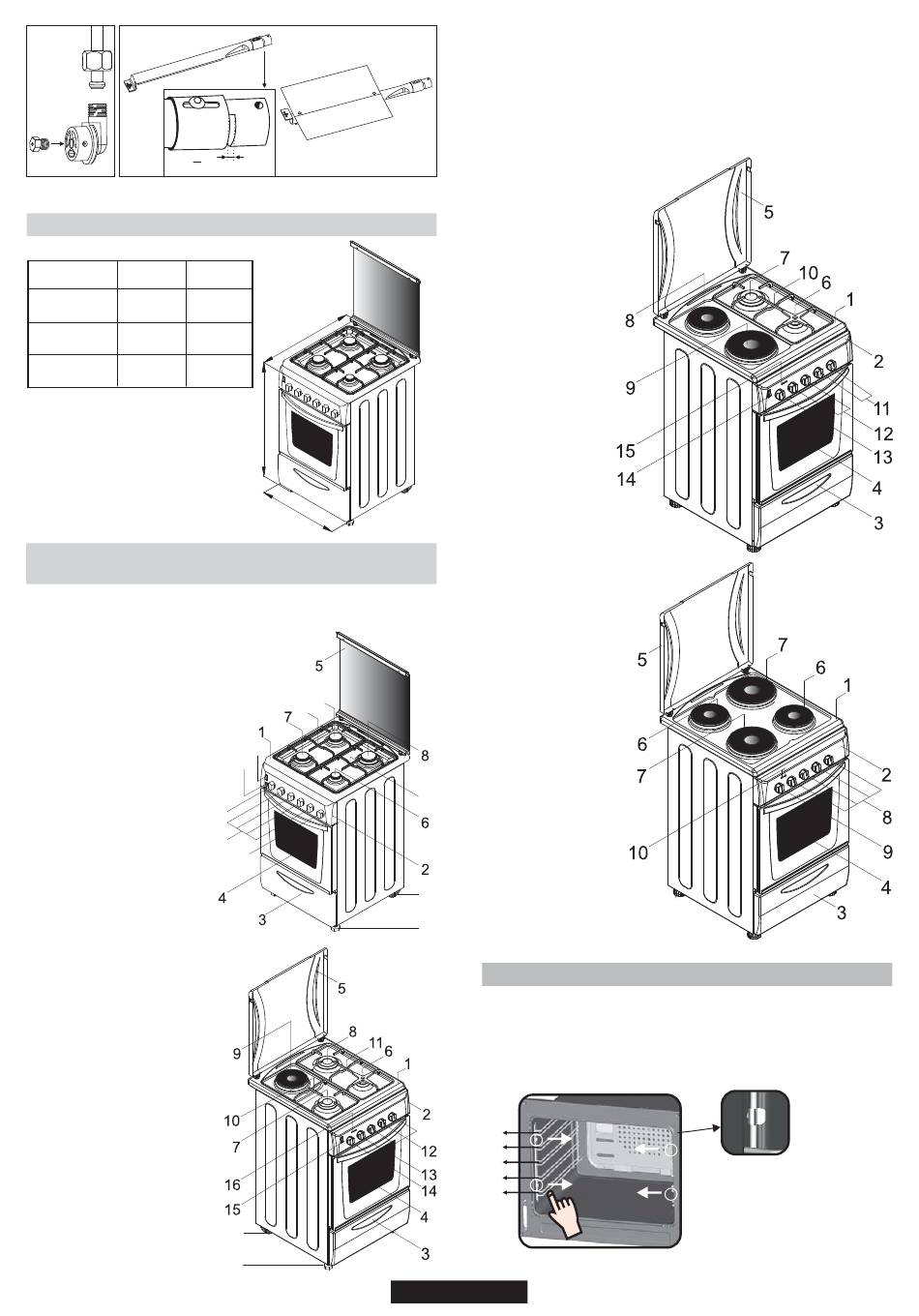

2.9. DIMENSIONS DE L'APPAREIL

50 x 60 60 x 60
863
Hauteur (mm)
510 598-600
Largeur (mm)
600
Profondeur (mm)
2.10. ASPECT GENERAL ET DEFINITION DE
L'APPAREIL
Cette notice est commune à plusieurs modèles. Il est possible que
certaines caractéristiques décrites ici n'existent pas sur certains
modèles.
1- Table de cuisson
2- Tableau de bord avec commandes
Tiroir du four
3-
4- Porte du four
5- Couvercle en verre ou en métal
6- Brûleur auxiliaire
7- Brûleur rapide (semi-rapide)
8- Brûleur ultra-rapide (rapide)
9- Brûleur semi-rapide
Grille de gauche
10-
11- Grille de droite
12- Manettes de contrôle des
brûleurs
13- Manette de thermostat du
four
14- Bouton d'allumage ou de mise
en marche de la ventilation
15- Interrupteur éclairage
16- Manette du timer
17- Roulettes
18- Boulon de pied
1- Table de cuisson
2- Tableau de bord avec commandes
3- Tiroir du four
4-
Porte du four
5- Couvercle en verre ou en métal
6- Brûleur auxiliaire
7- Brûleur rapide (semi-rapide)
8- Brûleur ultra-rapide (rapide)
9- Plaque électrique
10- Grille de gauche
11-
Grille de droite
12- Manettes de contrôle des
brûleurs
13- Manette de contrôle de la
plaque électrique
14- Manette de thermostat du four
15- Bouton d'allumage ou de mise
en marche de la ventilation
16- Voyant de contrôle
17- Roulettes
18- Boulon de pied
Figure6
850
P
600
H
L
9
10
14
15
13
12
16
17
18
1- Table de cuisson
2- Tableau de bord avec commandes
3- Tiroir du four
Porte du four
4-
5- Couvercle en verre ou en métal
6- Brûleur auxiliaire
7- Brûleur rapide
Plaque électrique
8-
9- Plaque électrique
10- Grille de droite
11- Manettes de contrôle
des brûleurs
Manette de contrôle
12-
des plaques électriques
13- Manette de thermostat
du four
14- Bouton d'allumage ou de
mise en marche de la
ventilation
15- Voyant de contrôle
Table de cuisson
1-
2- Tableau de bord avec commandes
3- Tiroir du four
4- Porte du four
5- Couvercle en verre
ou en métal
6- Plaques électriques
7- Plaques électriques
8- Manette de contrôle
des plaques
9- Manette de
thermostat du four
10- Voyant de contrôle
11
17
18
Retrait et nettoyagedes grilles
1-Retirez lesgrillesen les tirant vers l'intérieur du four (voir schéma)
2- Mettez les grilles directement au lave-vaisselle ou lavez-les
simplement avec une éponge humide et veillez à bien les essuyer.
3-Une fois les grilles nettoyées, reclipser-les dans le four ( voir
schéma)
5
4
3
2
1
08 FR
