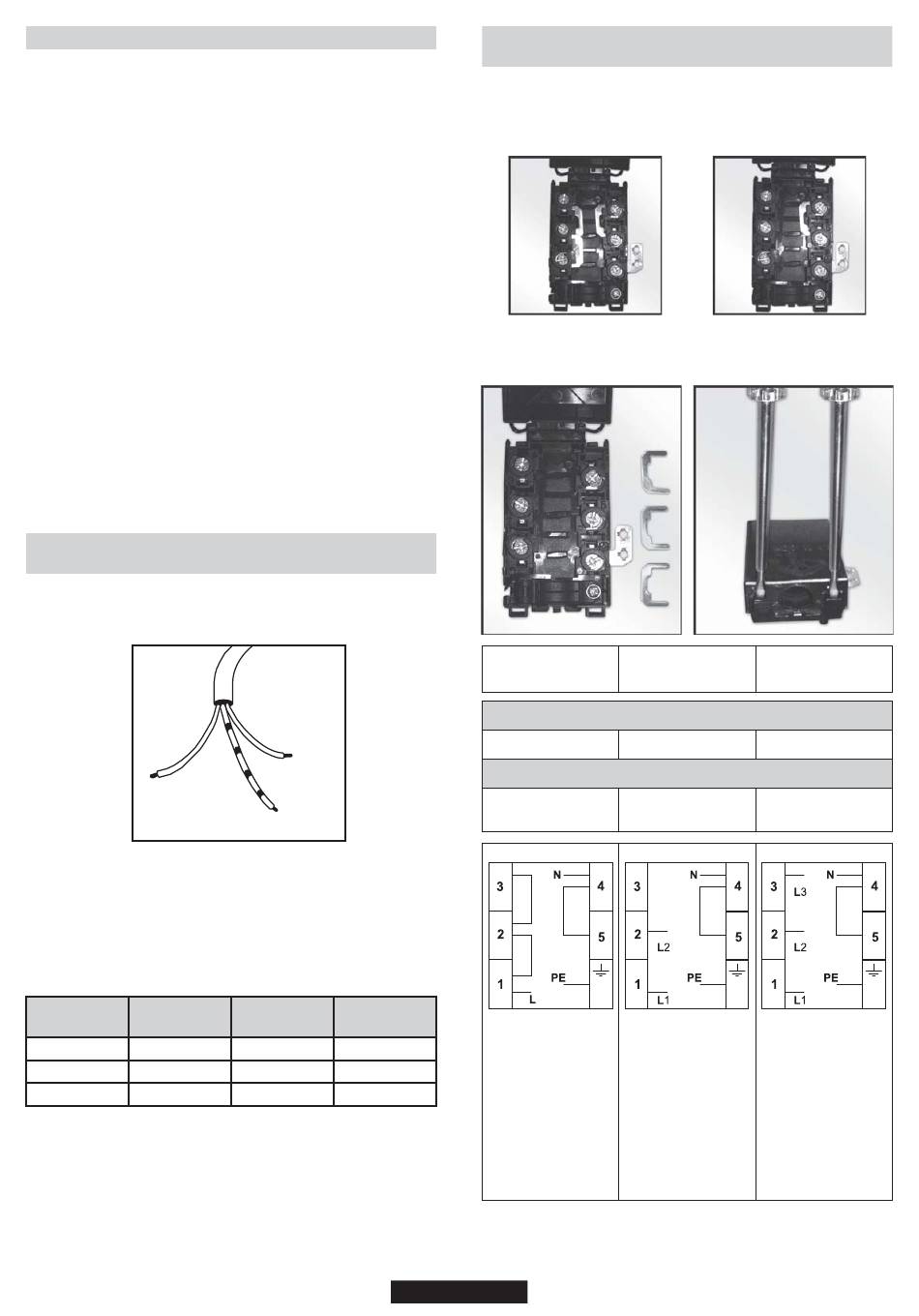

2.4. RACCORDEMENT ELECTRIQUE

Les cuisinières sont fournies avec ou sans câble d'alimentation. Le
raccordement est prévu exclusivement sous des tensions de 220-
240V entre phases ou entre phase et neutre.
Le raccordement du câble doit être fait par un centre d'assistance
agréé qui devra se tenir aux instructions suivantes.
L'installation recevant l'appareil doit être conforme aux normes en
vigueur dans le pays d'installation (FRANCE : Norme NFC 15100). La
Société décline toute responsabilité en cas de non-respect de cette
disposition.
•Le technicien doit, avant de procéder au raccordement, vérifier la
tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.
•Le raccordement au réseau doit être effectué par une prise de
courant avec prise de terre, ou par l'intermédiaire d'un dispositif à
coupure omnipolaire.
•Si l'appareil comporte une prise de courant, il doit être installé de telle
façon que la prise de courant soit accessible.
•Le fil de protection vert/jaune doit être relié aux bornes de terre, de
l'appareil d'une part et de l'installation d'autre part.
•Le câble d'alimentation doit être disposé de telle manière à ce qu'il ne
soit pas exposé à une température supérieure à 50°.
•Contrôler la bonne installation en les allumant pendant 3 minutes.
•Si l'appareil n'est pas muni d'un cordon d'alimentation et d'une prise,
ou d'un autre moyen assurant que l'appareil puisse être déconnecté
du réseau d'alimentation dans le cas d'un surtension répondant aux
conditions de catégorie III, il est nécessaire d'intégrer un système de
disjoncteur dans le câblage, conformément aux règles établies en la
matière.
2.5. CUISINIERE LIVREE AVEC CORDON
D'ALIMENTATION
•Il est uniquement prévu un câble de raccordement pour les mises
sous des tensions à 220-240V entre phase et neutre.
Phase (marron)
Terre (jaune et vert)
•L'éventuel remplacement du cordon d'approvisionnement doit être
effectué par le service après-vente ou par le convenus ingénieur, avec
un cordon dont les caractéristiques doivent être semblables à
l'original.
Tableau de correspondance des câbles d'alimentation
Tension
Puissance(kW)
nominale (V)
2.3 kW
220 - 240 V
3.5 kW
220 - 240 V
4.0 kW
220 - 240 V
Neutre
(bleu)
Courant
Câble
nominale (A)
d'alimentation
9.1 A
3 x 1.0 mm
15.9 A
3 x 1.5 mm
18.2 A
3 x 2.5 mm
2.6. CUISINIERE LIVREE SANS CORDON
D'ALIMENTATION
Type de boitiers de raccordement
1- branchement monophasé
Attention:
cuisinières peut entraîner un dysfonctionnement des produits.
Monophase
220-240 V~
2
3 G 4 mm
H05VV-F
H05RR-F
L1 : Phase
2
Shunter 1-2
2
Shunter 2-3
2
N : Shunter
Neutre 4-5
PE : Terre
06 FR
2- branchement triphasé
Une inversion de la phase et du neutre sur les
Biphase
380-415V2N~
Câble - Section
2
4 G 1.5 mm
Câble Type
H05VV-F
H05RR-F
1 Phase
2 Phase
5 Neutre
Shunter 4-5
PE Terre
Triphase
380-415V3N~
2
5 G 1.5 mm
H05VV-F
H05RR-F
1 Phase
2 Phase
3 Phase
5 Shunter
Neutre 4-5
PE : Terre
