4.4 Installation du module GSM

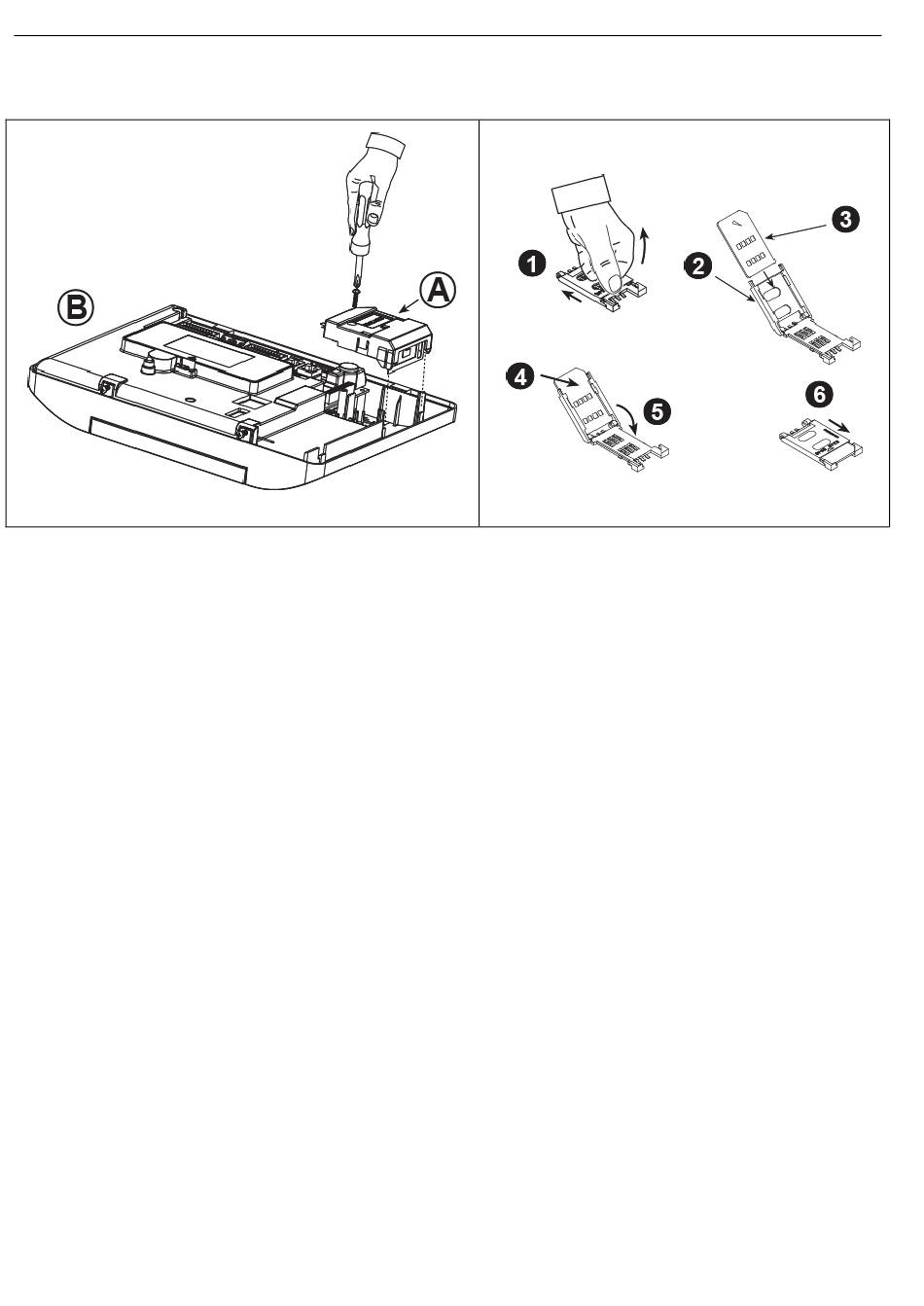

Insérez le module GSM et fixez-le comme indiqué dans le
schéma.
A. GSM
B. Face avant
Avertissement! Ne pas insérer ou retirer le module GSM
lorsque la centrale est alimentée en courant alternatif ou par
batterie de secours.
Schéma 4.4
4.5 Installation du PGM-5
Le PGM-5 est un module d'interface de sortie conçu pour fournir des évènements d'alarme, de panne et des signaux
d'état à des périphériques externes tels que les émetteurs de surveillance radio à longue portée, les systèmes de
vidéosurveillance, les systèmes de domotique et les panneaux LED d'annonce (pour plus de détails voir les
instructions d'installation du PGM-5).
Le PGM-5 propose 5 sorties relais et est conçu pour être utilisé comme module interne de la centrale PowerMaster-30
G2.
Remarque: Le PGM-5 ne sera actif que si l'option PGM-5 a été activée dans les paramètres par défaut du panneau de
contrôle.
Avertissement! Lors du montage du module de PGM-5, il est fortement recommandé de faire passer le câble comme
indiqué dans le Schéma 4.5 pour éviter les interférences susceptibles de se produire si les câbles sont acheminés trop
près des antennes de la centrale.
D-303733 PowerMaster-10/30 G2 Guide d'installation
– Montage du module GSM facultatif et insertion de la carte SIM
4. INSTALLATION DU PowerMaster-30 G2
Insérez la carte SIM dans le module GSM tel
qu'indiqué dans le schéma ci-dessus.
1. Faites basculer le couvercle supérieur.
2. Ouvrez le couvercle
3. Alignez la carte SIM dans le couvercle (tenez
comte de l'orientation du couvercle)
4. Faites glisser la carte SIM dans le couvercle
5. Tournez le couvercle pour fermer
6. Verrouillez le couvercle pour fermer
IMPORTANT! Ne pas insérer ou retirer la carte SIM
lorsque la centrale est alimentée par courant alternatif
ou par batterie.
19
