4. INSTALLATION DU PowerMaster-30 G2
4.2 Branchement à la ligne téléphonique
Branchez le câble téléphonique à l'entrée de l'APPAREIL et connectez le câble de la ligne téléphonique au connecteur
LIGNE (à l'entrée du fil de câblage désiré).
Remarque: Le câble téléphonique ne doit pas dépasser 3 mètres.
A. LIGNE C. Prise murale de la ligne téléphonique
B. APPAREIL
A. LIGNE
D. Fiche RJ-31X à 8 positions
B. APPAREIL E. Marron
F. Rouge
C. Câble RJ-31X
Branchement téléphonique au Royaume-Uni: Les bornes de ligne doivent être connectées aux broches 2 et 5 de la
prise murale.
Pour toutes les installations: Si un service DSL est présent sur la ligne téléphonique, vous devez acheminer la ligne
téléphonique vers un filtre DSL (voir MESSAGE A L'ATTENTION DE L'INSTALLATEUR à la page 2 pour plus de
détails).
4.3 Planification du système & programmation
A présent, programmez le système comme indiqué dans la section programmation.
Les tableaux de l'ANNEXE C vous permettront de planifier et d'enregistrer l'emplacement de chaque détecteur, les
propriétaires des émetteurs ainsi que leur utilisation.
18
BRANCHEMENT DU TELEPHONE
BRANCHEMENT TELEPHONIQUE EN AMERIQUE DU NORD

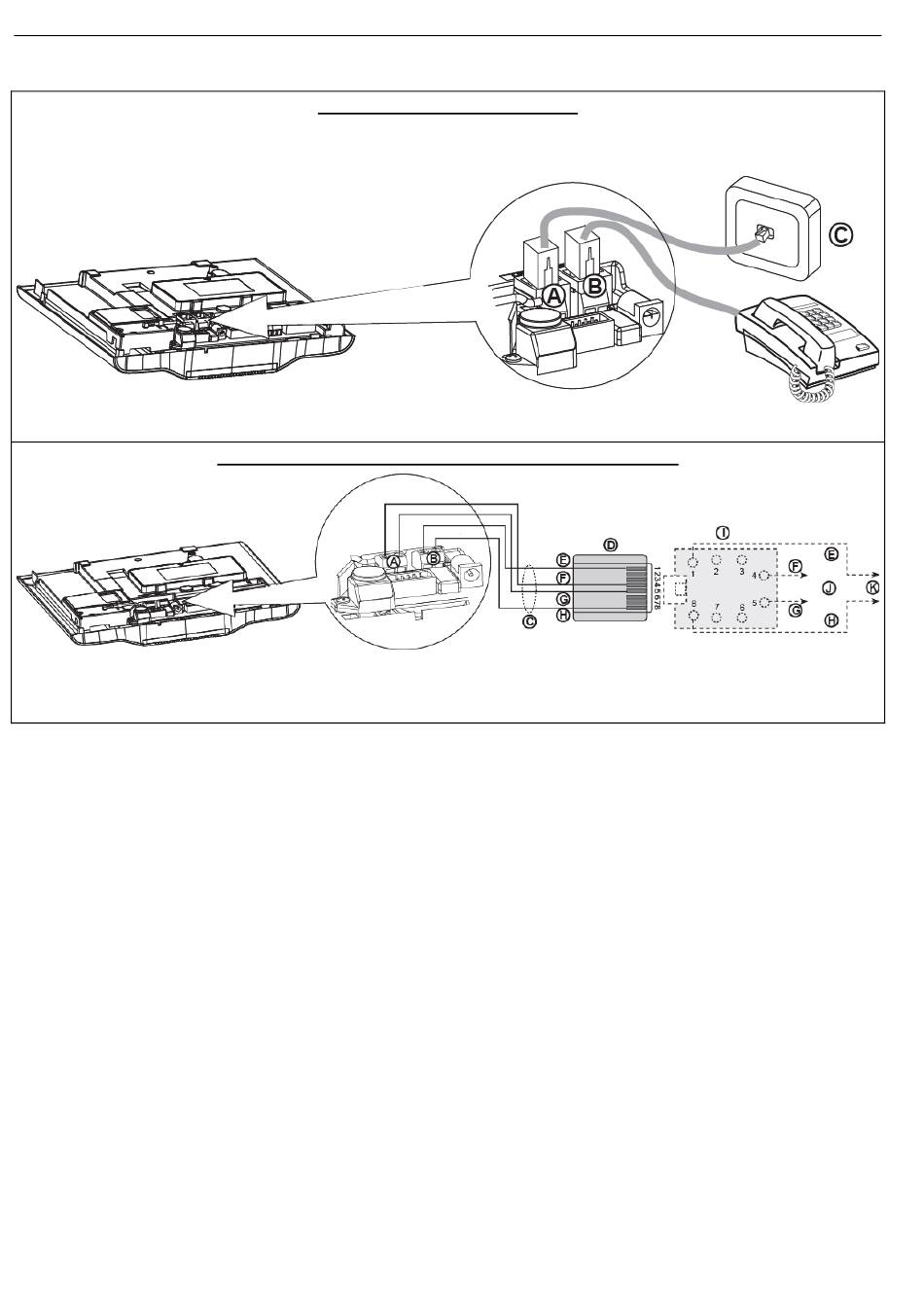

Schéma 4.2 –Branchement du téléphone
G. Vert
H. Gris
I. Câble RJ-31X
D-303733 PowerMaster-10/30 G2 Guide d'installation
J. Ligne extérieure
K. Téléphones internes
