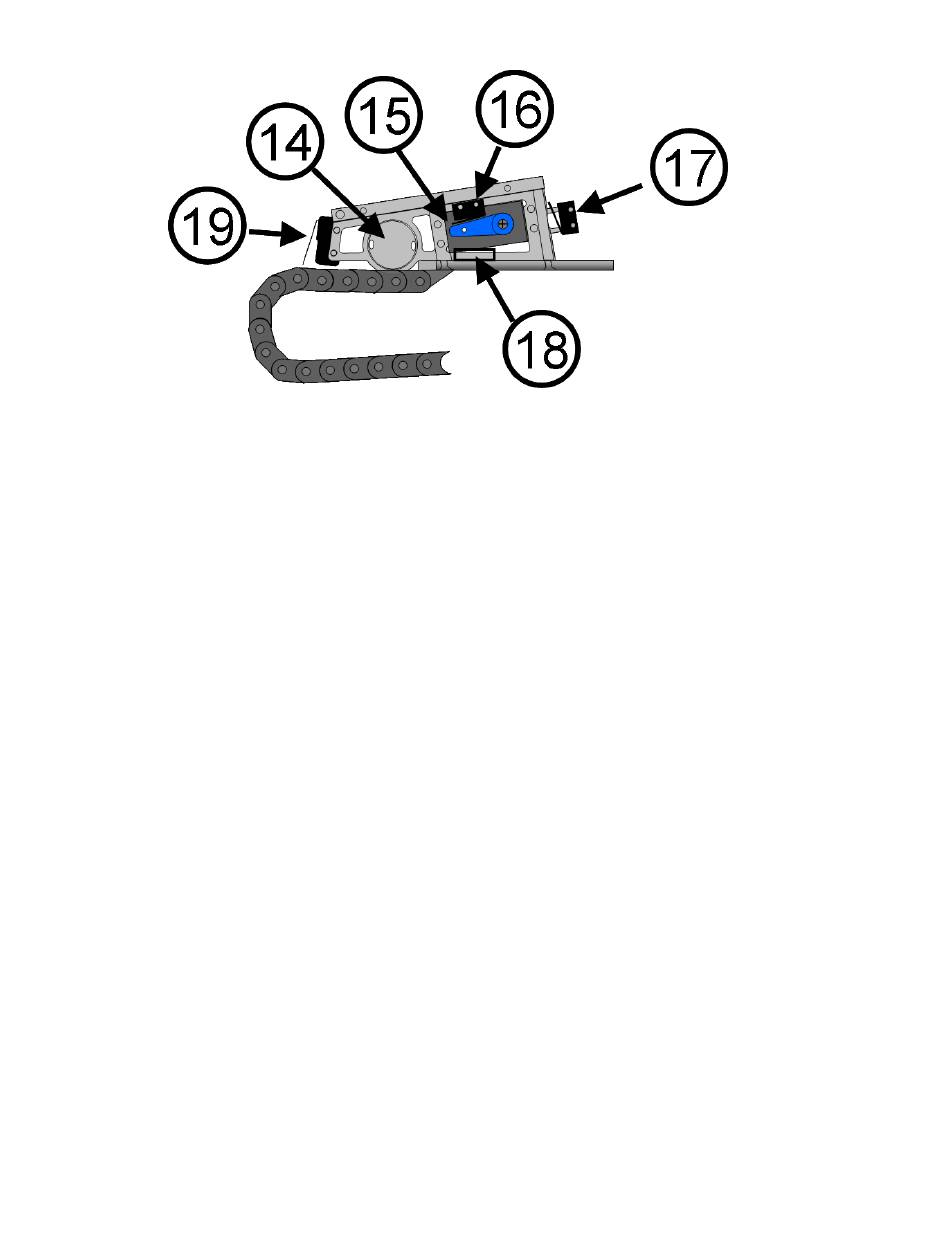

Figure 1.1.2 Détails du microbouton
14. Motoréducteur pour la rentrée et la sortie de pylône.
15. Servo pour tourner le plateau tournant du moteur.
16. Microbouton pour la fonction de sécurité: important pour la prévention que le moteur va se mettre
à tourner dans le fuselage. Le microbouton est seulement claveté si le pylône est sortie, le servo
en position et le moteur prêt à tourner. Le microbouton est connecté au connecteur 8 de la
commande du pylône Dirk Merbold.
17. Microbouton pour demarrer la rentrée de pylône. Le microbouton est connecté au connecteur 7 de
la commande du pylône Dirk Merbold.
18. Microbouton pour finir la sortie de pylône. Le microbouton est connecté au connecteur 6 de la
commande du pylône Dirk Merbold.
19. Microbouton pour finir la rentrée de pylône. Le microbouton est connecté au connecteur 5 de la
commande du pylône Dirk Merbold.
Le suivant est un commutateur qui interrompt l'alimentation du servo, si le pylône est
complètement rentré.
Page 5
