Alimentation
- alimentation avec dispositif de la classe 2
- 24Vdc ±25%, max. 2A
Interfaces
- Port RS485 avec protocole Modbus RTU (maître/esclave).
Terminaisons et polarisations normalement branchées (par défaut);
pour les débrancher, se reporter au schéma de connexion.
- Port Ethernet Modbus sur Maître-Esclave
- USB pour contrôler le programme (en option)
Diagnostic
- Diode jaune POWER : présence de l'alimentation
- Diode verte RUN : programme en cours d'exécution
- Diode rouge FAIL : alarme module ou système
1
2
R-CPU300
4 3
(*) Utiliser un câble standard de catégorie 6, selon la norme TIA/EIA-568A
(**) Utiliser un câble unipolaire, section 11 ÷ 1,5 mm. Ne pas mettre d'embout sur le câble
(***) Pour agir sur le commutateur, utiliser un tournevis pour vis avec tête fendue 3,5mm maximum. Exécuter l'opération, module NON ALIMENTE
(*)
8
3 • CARACTERISTIQUES TECHNIQUES
Ligne série 485
1
2
RJ10
3
4
1
2
(*)
Réseau Ethernet
3
4
RJ45
5
6
7
Alimentation (**)
8
+
+
24Vcc ± 25%
Max 2A
-
-
Le module s'installe sur le R-BUS (x), dans le premier emplacement à gauche, en l'ab-
sence du module R-SW 5; si ce dernier est par contre présent, l'installer dans le deuxiè-
me emplacement.
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
- Diode jaune LINK : réseau connecté
- Diode verte DATA : transfert de données
C
ARACTÉRISTIQUES MÉCANIQUES
- Dimensions: 92x92x25,4mm
- Poids: 150g.
- Fixation mécanique, par encliquetage sur le R-BUS(x)
- Degré de protection: IP20
C
ONDITIONS AMBIANTES
Température de fonctionnement: 0...50°C
Température de stockage: -20...70°C
Humidité: max. 90% HR sans condensation
Pour UL: la température max de l'air autour du dispositif est de 50°C

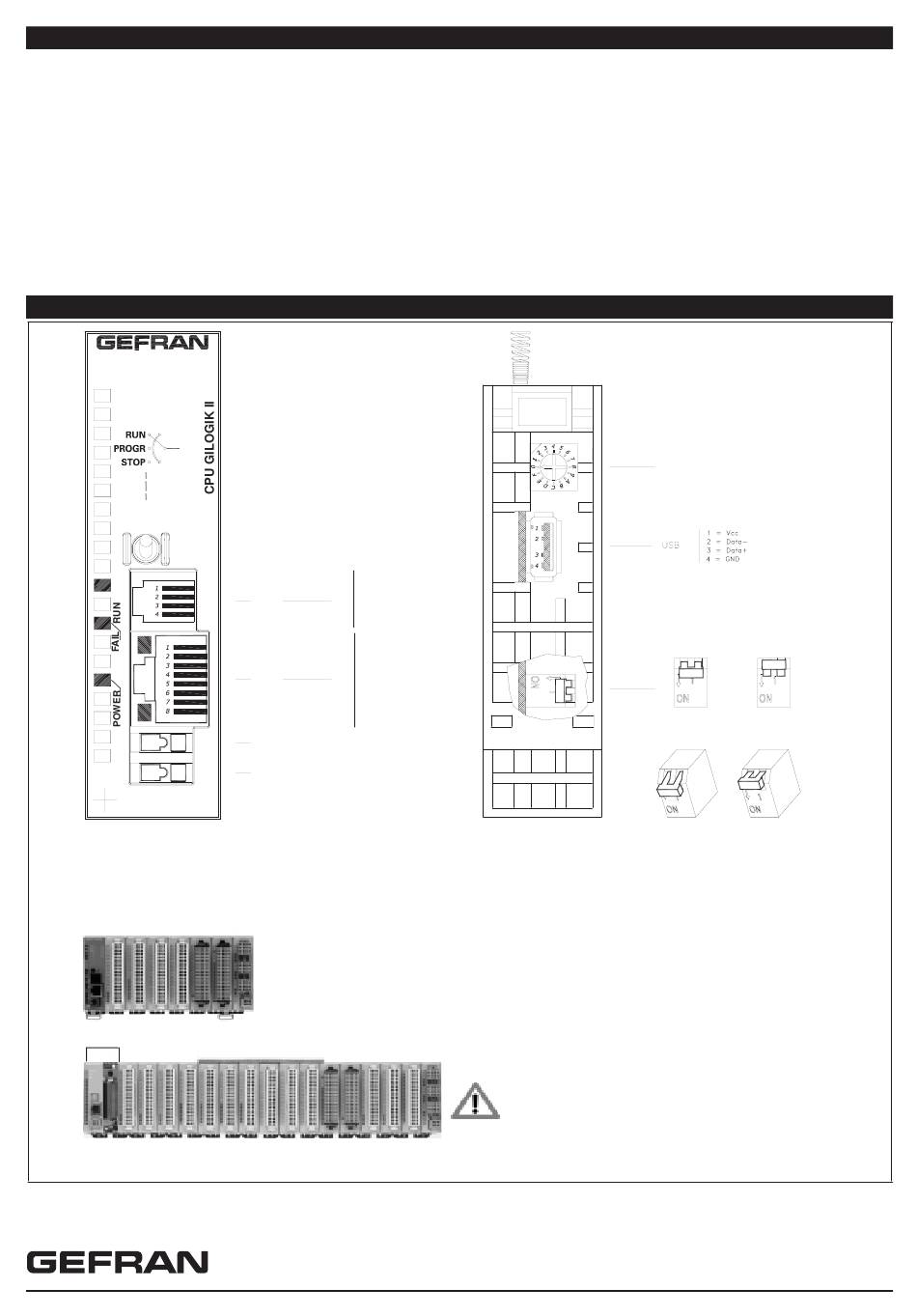

4 • CONNEXIONS
= GND_485
= TX/RX +
= TX/RX -
= N.C.
= TX+
= TX-
= RX+
= N.C.
= N.C.
= RX-
= N.C.
= N.C.
(*) Avec le bus à 18 positions, les emplacements 1 et 2 sont
réservés aux modules R-ETM100 (ou R-ETH100) et R-SW5.
Sélecteur nœud
0
= NON ACTIF
1...F
= NŒUD 1...F (1...15)
Connexion USB (option)
Branchement terminaisons et
polarisations série RS-485 (***)
Branché
NON
(par défaut)
branché
