Health O Meter 500KL Mode D'emploi page 53

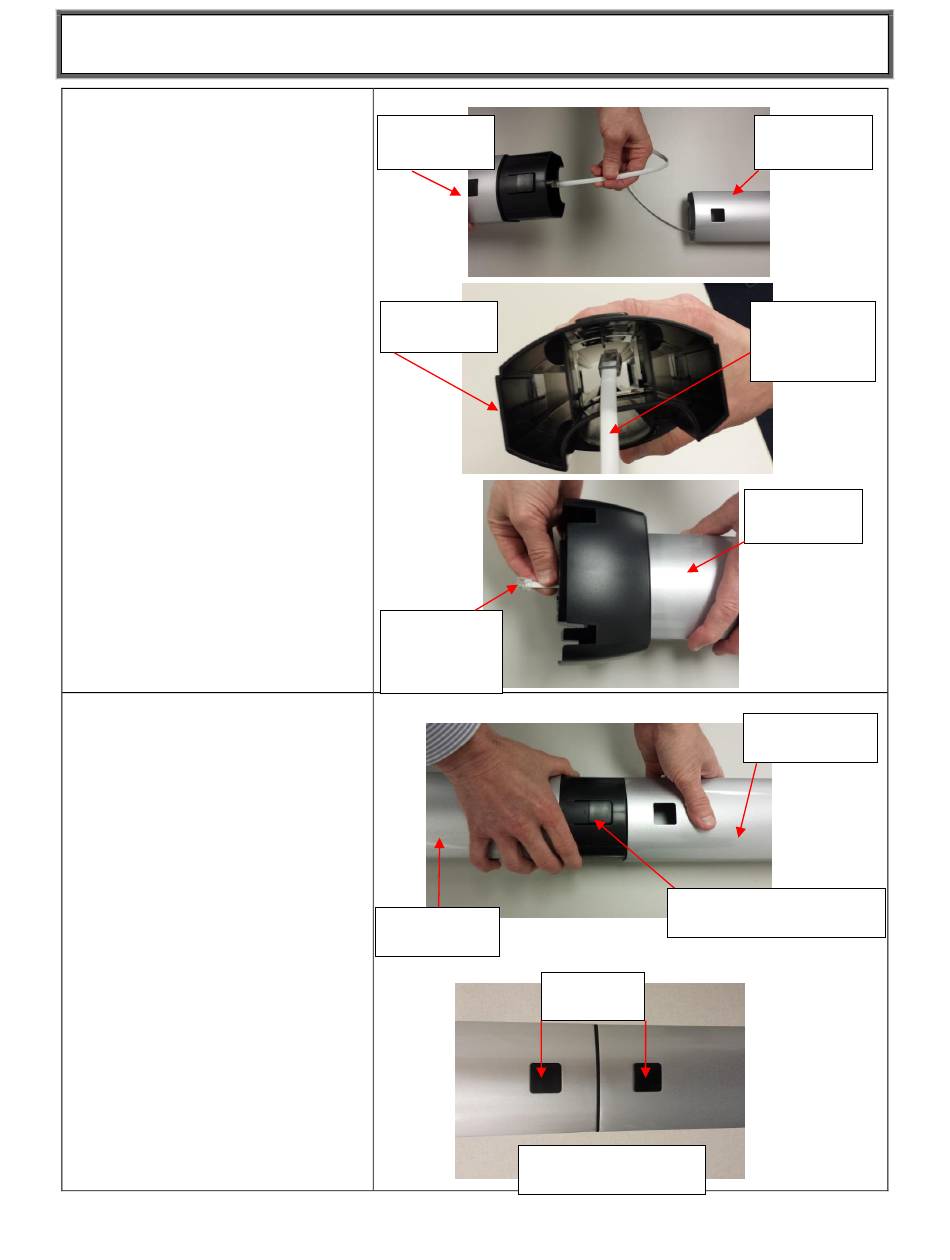

INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE)
4. Situez le câble de connexion
de la cellule de charge à
l'intérieur de la colonne A.
Pendant que vous tenez la
colonne B, glissez le câble à
travers l'ouverture du centre
au sommet de la colonne B.
Poussez le câble au complet à
travers la colonne B jusqu'à ce
que la prise atteigne le bas de
la colonne.
5. Alignez la colonne A et la
colonne B. Les entailles sont
situés à la base de la colonne
A et au sommet de la colonne
B. Enclenchez les ergots de
verrouillage. Assurez-vous que
la languette de verrouillage est
fixée en place. Note : Lorsque
vous alignez et verrouillez
les colonnes, faites attention
de ne pas pincer le câble de
connexion de la cellule de
charge.
Colonne B
(sommet)
Colonne B
(sommet)
Connecteur
de la cellule
de charge
câble
Colonne B
(sommet)
Entailles
Position verrouillée
9
Colonne A
(bas)
Connecteur
de la cellule
de charge
câble
Colonne B
(bas)
Colonne A
(bas)
Ergot de verrouillage
