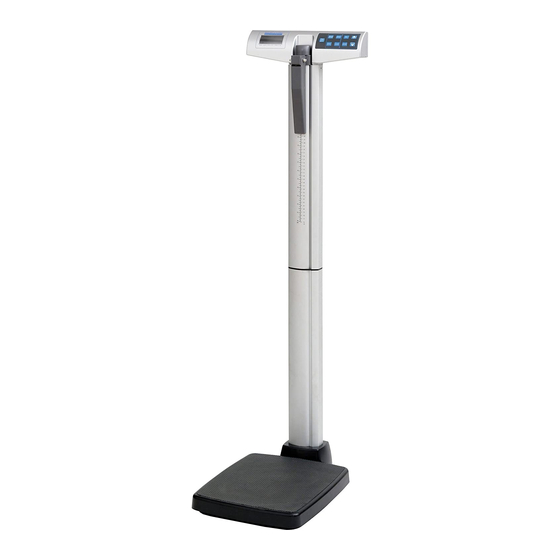

Model 500KL
Eye Level Digital Beam Scale
E112697
UL 60601-1
CSA C22.2 No. 601.1-M90
User Instructions
th
PELSTAR, LLC
9500 West 55
St. McCook, IL 60525-7110 USA
www.homscales.com
© Pelstar, LLC 2018
P/N UM500KL Rev 20180103_Web
1

Publicité

Table des Matières
loading

Manuels Connexes pour Health O Meter 500KL

Sommaire des Matières pour Health O Meter 500KL

  • Page 1 Model 500KL Eye Level Digital Beam Scale E112697 UL 60601-1 CSA C22.2 No. 601.1-M90 User Instructions PELSTAR, LLC 9500 West 55 St. McCook, IL 60525-7110 USA www.homscales.com © Pelstar, LLC 2018 P/N UM500KL Rev 20180103_Web...

  • Page 2: Table Des Matières

    Model 500KL ® Thank you for purchasing this Health o meter Professional product. Please read this manual carefully, and keep it for easy reference or training. TABLE OF CONTENTS Cautions and Warnings ..................... 3 Specifications / Definition of Symbols................ 4 Certifications / Connectivity / Disposal ..............

  • Page 3: Cautions And Warnings

    When operating the scale with the AC adapter:  Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of an unspecified adapter will void the warranty, and can pose a serious safety hazard.

  • Page 4: Specifications For This Scale

    SPECIFICATIONS FOR THIS SCALE General The model 500KL eye level digital beam scale uses highly sophisticated microprocessor technology. This precision scale is designed to provide accurate, reliable and repeatable weight measurements. In addition, each scale is designed to provide the user with features that make the weighing process simple, fast, and convenient.

  • Page 5: Certifications / Connectivity / Disposal

    For reliable transmission of weight data, this scale is designed to connect to a computer, ® monitor, or other electronic data device via Health o meter Professional Connectivity Solutions. This connectivity helps minimize transcription errors when recording patient data. For further information regarding how to connect this scale to other electronic devices, please contact ®...

  • Page 6: 500Kl Assembly Instructions

    500KL ASSEMBLY INSTRUCTIONS Before Assembly Each 500KL eye level digital beam scale is shipped disassembled in one carton. Carefully inspect the carton for shipping damage before unpacking. If damage is found, contact your ® shipper or a Health o meter Professional representative immediately at 1-800-815-6615.
  • Page 7 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) Assembling the 500KL Scale 1. Carefully remove the contents of the carton and place each part on a flat, level, and dry surface.
  • Page 8 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) 2. Remove the 4 column mounting screws and washers from the bottom of column B Screws and washers and set aside for assembly step 8. Column B 3. Remove the black bracket from scale platform C. Read the “Attention”...
  • Page 9 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) 4. Locate the load cell connector cable inside column A. While Column B Column A holding column B, slide the (top) (bottom) cable through the center opening at the top of column B. Push the cable all the way...
  • Page 10 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Place scale platform C on its side and place Column B on its side, perpendicular to the platform. The front of the display head on Column A should be facing forward and above scale platform C.
  • Page 11 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) 8. Position and secure the connected columns A and B to scale platform C. Locate the 4 column mounting screws previously removed in step 2. Ensure that washers are located between the screw heads and the scale platform C screw holes.
  • Page 12 500KL ASSEMBLY INSTRUCTIONS (CONTINUED) 10. Position the bottom of the fully assembled height rod into the height rod opening G at the top of column A. Press locking tab F inward to insert the height rod into the height rod opening G.

  • Page 13: Powering The Scale

    Locking tab Display assembly Battery cover ® 2. Replace or install 6 new AA batteries. Health o meter Professional recommends using an alkaline or lithium battery, rated for 130°F (54°C) operation. Do not use zinc-carbon batteries. 3. Re-attach the battery cover to the display assembly.

  • Page 14: Set Up Instructions

    SET UP INSTRUCTIONS Auto-Off Function As an energy saving feature, the scale will automatically turn off after 2 minutes of inactivity. By default, this function is enabled. Disable Auto-Off 1. While the scale is turned off, press and hold the HOLD/RELEASE button. 2.

  • Page 15: Operating Instructions

    OPERATING INSTRUCTIONS Keypad Function Description ON/OFF Turns scale on and off. Holds the weight value of the patient on the display until the button is HOLD/RELEASE pressed again to clear the value. LB/KG Toggles between pounds (LB) and kilograms (KG). Prompts entry of height data to calculate patient’s Body Mass Index (BMI).
  • Page 16 OPERATING INSTRUCTIONS (CONT) Weighing a Patient Note: When this scale is turned on, it will always default to the settings and units last used (LB or KG). 1. With all weight off the scale, press the ON/OFF button to turn on the scale. 2.
  • Page 17 OPERATING INSTRUCTIONS (CONT) BMI Function Body Mass Index (BMI) is a ratio between a person’s weight and height and interpreted as a BMI score. This BMI score is then used as a tool to categorize a patient as underweight, normal, overweight, obese or morbidly obese.

  • Page 18: Height Measurement Instructions

    HEIGHT MEASUREMENT INSTRUCTIONS CAUTION: Use caution when sliding height rod up and down. The rod should move smoothly; do not move the rod in a jerking motion. Fold headpiece down when not in use. Note: Patients must be a minimum of 23-5/8” (60 cm) tall for the height to be accurately measured.

  • Page 19: Maintenance

    4. Do not use abrasive cleaners. Replacement Parts Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts.

  • Page 20: Calibration

    CALIBRATION This scale has been factory calibrated, and does not require calibration prior to use. If required, the scale can be calibrated. Calibration of your scale is performed using kilograms (KG) or pounds (LB), according to the units of measure used upon entering into the calibration path.

  • Page 21: Troubleshooting

    TROUBLESHOOTING Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. Symptom Possible Cause Corrective Action Scale does not turn on 1. Dead battery 1. Replace batteries 2. Faulty electrical outlet 2. Use a different outlet 3.

  • Page 22: Warranty

    ® Health o meter Professional products are manufactured, designed, and owned by Pelstar, LLC. ® We reserve the right to improve, enhance, or modify Health o meter Professional product features or specifications without notice. © Pelstar, LLC 2018 P/N UM500KL Rev 20180103_Web...
  • Page 23 Modelo 500KL Balanza de Columna Digital a Nivel de Vista E112697 UL 60601-1 CSA C22.2 No. 601.1-M90 Instrucciones de Uso PELSTAR, LLC 9500 West 55 St. McCook, IL 60525-7110 USA www.homscales.com © Pelstar, LLC 2018 P/N UM500KL Rev 20180103_web...
  • Page 24 Modelo 500KL ® Gracias por comprar este producto Health o meter Professional. Lea con detenimiento este manual, y guárdelo para consulta rápida o capacitación. ÍNDICE Precauciones ........................3 Especificaciones / Definición de símbolos ................. 4 Certificaciones / Conectividad / Eliminación ..............

  • Page 25: Precauciones

    PRECAUCIONES USO PREVISTO Esta balanza profesional Health o meter® está diseñada para ser utilizada en un entorno médico profesional por personal médico capacitado. Este producto fue diseñado para pesar a los pacientes que están posicionados de manera segura y de pie en la plataforma. No modifique el producto ni lo use para otro fin que no sea el previsto.

  • Page 26: Especificaciones De La Balanza

    ESPECIFICACIONES DE LA BALANZA General La balanza de columna digital a nivel de vista modelo 500KL utiliza tecnología computarizada muy sofisticada. Cada balanza de precisión está diseñada para mostrar medidas de peso exactas, confiables y repetibles. Además, cada balanza está diseñada para brindar al usuario características que hacen que el procedimiento de pesaje sea sencillo, rápido y práctico.

  • Page 27: Certificaciones / Conectividad / Eliminación

    Health o meter®. Esta conectividad ayuda a minimizar los errores de transcripción cuando se graban datos de pacientes. Para obtener más información sobre cómo conectar esta balanza a otros dispositivos electrónicos, comuníquese con el Soporte técnico de...

  • Page 28: 500Kl Instrucciones De Ensamblaje

    500KL INSTRUCCIONES DE ENSAMBLAJE Antes de ensamblar Cada balanza de columna digital a nivel de vista 500KL se envía desarmada dentro de una caja. Revise la caja con detenimiento para localizar daños causados durante el envío antes de desempacar la balanza. Si encuentra algún daño, contacte de inmediato al transportista o a un ®...
  • Page 29 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) Ensamblaje de la balanza modelo 500KL 1. Retire con cuidado el contenido del embalaje y coloque todas las piezas sobre una superficie plana, nivelada y seca. Abertura del estadímetro G Columna A Parte superior del estadímetro D...
  • Page 30 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) 2. Retire los 4 tornillos de montaje de la columna, las rondanas de la parte inferior Tornillos y rondanas de la columna B y colóquelas a un lado para proceder a ensamblar de acuerdo al paso Columna B 3.
  • Page 31 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) 4. Localice el cable de la celda Columna B de carga dentro de la columna Columna A (Parte (Parte A. Mientras sostiene la superior) inferior) columna B, deslice el cable por la apertura central de la parte superior de la columnas B.
  • Page 32 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) 6. Coloque la plataforma C sobre uno de sus lados y coloque la columna B en uno de sus lados en posición perpendicular a la plataforma. La parte frontal del módulo de la pantalla que se encuentra...
  • Page 33 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) 8. Coloque y asegure el ensamblaje de las columnas A y B a la plataforma C. Localice los 4 tornillos de montaje de la columna que retiro con anterioridad en el paso 2.
  • Page 34 INSTRUCCIONES DE ENSAMBLAJE DEL MODELO 500KL (CONTINUACIÓN) 10. Coloque la parte inferior del estadímetro que ensambló con anterioridad dentro de la abertura del estadímetro G ubicada en la parte superior de la columna A. Presione hacia adentro la pestaña de seguridad F para insertar el estadímetro dentro de la...

  • Page 35: Alimentando La Balanza

    Si el problema no se soluciona, póngase en contacto con el servicio de atención al cliente de Health o meter Professional Scales al Health o meter Professional Scales. Nota: Si la pantalla muestra el mensaje “Lo”, esto indica que la energía de las baterías es baja.

  • Page 36: Instrucciones De Configuracion

    INSTRUCCIONES DE CONFIGURACION Función de apagado automático Como una función para ahorrar energía, la balanza se apagará automáticamente después de 2 minutos de inactividad. Está función está activa por defecto. Desactivar el apagado automático 1. Mientras que la balanza esté apagada, mantenga presionado el botón HOLD/RELEASE. 2.

  • Page 37: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN Teclado Función Descripción ON/OFF Enciende y apaga la balanza. (Encender/Apagar) HOLD/RELEASE Mantiene en la pantalla el peso del paciente hasta volver a presionar el (Mantener/Borrar) botón para borrar el valor. LB/KG Alterna entre libras (LB) y kilogramos (KG). BMI (Índice de Muestra la pantalla para ingresar la altura y calcular el índice de masa Masa Muscular)
  • Page 38 INSTRUCCIONES DE OPERACIÓN (CONTINUACIÓN) Pesar un paciente Nota: Cuando la balanza está encendida, siempre aparecerá la última configuración de unidad de medida (Libras o Kilogramos). 1. Asegúrese que ningún objeto se encuentre sobre la plataforma. Presione el botón ON/OFF para encender el la pantalla.
  • Page 39 INSTRUCCIONES DE OPERACIÓN (CONTINUACIÓN) Función BMI (Índice de Masa Corporal) El índice de masa corporal (IMC) es una relación entre el peso y la altura del paciente que se interpreta como índice de masa corporal. El IMC se utiliza como herramienta para categorizar al paciente dentro de un peso insuficiente, normal, sobrepeso, obesidad u obesidad mórbida.
  • Page 40 INSTRUCCIONES PARA CALCULAR LA ALTURA Instrucciones PRECAUCIONES: Tenga cuidado al desplazar el estadímetro hacia arriba o hacia abajo. Este debe desplazarse suavemente, no lo desplace mediante sacudidas. Pliéguelo hacia abajo cuando no lo utilice. Nota: Es necesario que el paciente tenga un mínimo de 23-5/8” (600mm) de altura para que está...

  • Page 41: Mantenimiento

    Partes de reemplazo Si necesita reparar el estadímetro, puede encontrar partes de reemplazo. Póngase en contacto con el servicio de atención al cliente de Health o meter Professional Scales al 1-800-815-6615 para preguntar si existen partes de reemplazo disponibles. Código de parte Descripción...

  • Page 42: Calibración

    CALIBRACIÓN La balanza se calibró desde fábrica y no necesita calibrarse antes de utilizarse. De ser necesario, la balanza puede calibrarse. La calibración de la balanza se efectúa utilizando kilogramos (KG) o libras (LB) de acuerdo con las unidades de medida utilizadas al momento de ingresar el procedimiento de calibración.

  • Page 43: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Solución de Problemas Antes de solicitar asistencia técnica, consulte las siguientes instrucciones para revisar y corregir cualquier falla. Problema Posible causa Acción correctiva La balanza no enciende 1. Batería descargada 1. Reemplace las baterías 2. Enchufe eléctrico 2.

  • Page 44: Garantía

    Pelstar, LLC., fabrica, diseña, y es dueño de los productos Health o meter Professional. ® Nos reservamos el derecho de mejorar o modificar las características o especificaciones de los productos Health o meter Professional sin previo aviso. © Pelstar, LLC 2018...

  • Page 45: Modèle 500Kl Balance Numérique À Faisceau Au Niveau Des Yeux

    Modèle 500KL Balance numérique à faisceau au niveau des yeux E112697 UL 60601-1 CSA C22.2 No. 601.1-M90 Instructions de l'Utilisateur PELSTAR, LLC 9500 West 55 St. McCook, IL 60525-7110 USA www.homscales.com © Pelstar, LLC 2018 P/N UM500KL Rev20180103_web...
  • Page 46 Model 500KL ® Merci d'avoir acheté ce produit Health o meter Professional. Veuillez lire ce manuel attentivement, et le garder comme référence ou comme formation. TABLE DES MATIÈRES Précaution et Avertissement ....................3 Spécifications / Définition des Symboles ................4 Certifications / Connectivité...

  • Page 47: Précaution Et Avertissement

    PRÉCAUTION ET AVERTISSEMENT UTILISATION PRÉVUE Cette balance professionnelle Health o meter® est destinée à être utilisée dans un environnement médical professionnel par un personnel médical formé. Ce produit a été conçu pour peser les patients qui sont positionnés en toute sécurité et debout sur la plate-forme. Ne modifiez pas le produit et ne l'utilisez pas à...

  • Page 48: Précaution Et Avertissement (Suite)

    SPÉCIFICATIONS Général La balance numérique de modèle 500KL utilise une technologie de microprocesseur hautement sophistiquée. Chaque balance de précision est conçue pour fournir des mesures de poids précises, fiables et constantes. De plus, chaque balance est conçue pour fournir à l'utilisateur des fonctionnalités qui rendent la pesée simple, rapide, et pratique.

  • Page 49: Certifications / Connectivité / Disposition

    Disposition Balance 500KL Cette balance Health o meter® Professional doit être jetée de façon appropriée, comme déchet électronique. Suivez les régulations nationales, régionales ou locales s’appliquant à vous pour disposer de vos déchets électroniques ou batteries. Ne jetez pas cet appareil dans les ordures...

  • Page 50: 500Kl Instructions D'assemblage Balance

    500KL INSTRUCTIONS D'ASSEMBLAGE Avant Assemblage Chaque balance numérique à faisceau au niveau des yeux 500KL est livrée dans une seule boîte. Inspectez attentivement l’extérieur de la boîte pour tout dommage de livraison avant de l’ouvrir. S’il y a du dommage, contactez votre livreur ou un représentant Health o meter®...

  • Page 51: Instructions D'assemblage 500Kl (Suite)

    INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) Assemblage de la balance 500KL 1. Enlevez soigneusement le contenu de la boîte et placez chaque pièce sur une surface plane, nivelée et sèche. OUVERTURE DE TIGE DE HAUTEUR G COLONNE A TIGE DE HAUTEUR SUPÉRIEURE D ATTENTION.
  • Page 52 INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) 2. Enlevez les 4 vis de montage et les rondelles du bas de la colonne B et mettez-les de Vis et rondelles côté pour l'étape 8 de l'assemblage. Colonne B 3. Enlevez le support noir de la plateforme C de la balance.
  • Page 53 INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) 4. Situez le câble de connexion de la cellule de charge à Colonne B Colonne A l'intérieur de la colonne A. (sommet) (bas) Pendant que vous tenez la colonne B, glissez le câble à travers l'ouverture du centre au sommet de la colonne B.
  • Page 54 INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) 6. Placez la plateforme C de la balance sur le côté et placez la colonne B sur le côté, perpendiculaire à la plateforme. Le devant de la tête de l'écran de la colonne A devrait faire face vers l'avant et au-dessus de la plateforme C de la balance.
  • Page 55 INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) 8. Positionnez et fixes les colonnes reliées A et B à la plateforme de la balance C. Situez les 4 vis de fixation qui avaient été retirées dans l'étape 2. Assurez-vous que les rondelles sont situées entre les têtes de vis et les trous de...
  • Page 56 INSTRUCTIONS D'ASSEMBLAGE 500KL (SUITE) 10. Positionnez le bas de la tige de hauteur assemblée dans l'ouverture de la tige de hauteur G au sommet de la colonne A. Appuyez sur l'ergot de verrouillage F vers l'intérieur pour insérer la tige de hauteur dans l'ouverture de la tige de hauteur G.

  • Page 57: Alimentation De La Balance

    Note : Cette balance retournera toujours aux réglages et unités utilisés en dernier (LB ou KG). Note : Si la procédure de configuration échoue, référez-vous aux instructions de dépannage. Si le problème n'est pas réglé, contactez le service à la clientèle des balances Health o meter Professional au 1-800-815-6615.

  • Page 58: Instructions De Montage

    INSTRUCTIONS DE MONTAGE Fonction d'arrêt automatique En tant que fonctionnalité d'économie d'énergie, la balance s'éteindra automatiquement après 2 minutes d'inactivité. Par défaut cette fonction est activée. Désactiver l'arrêt automatique 1. Pendant que la balance est éteinte, appuyez et maintenez enfoncé le bouton HOLD/RELEASE.

  • Page 59: Instructions D'utilisation

    INSTRUCTIONS D'UTILISATION Fonction Description ON/OFF Allume et éteint la balance. Retient une valeur de poids du patient sur l’écran jusqu’à ce que le HOLD/RELEASE bouton soit appuyé une autre fois pour effacer la valeur. LB/KG Alterne entre les livres (lb) et les kilogrammes (kg). Demande d’entrer les données de hauteur pour calculer l’Indice de Masse Corporelle (IMC) du patient.
  • Page 60 INSTRUCTIONS D'UTILISATION (SUITE) Peser un Patient Note: Lorsque cette balance est allumée, elle retournera toujours aux réglages et unités utilisés en dernier (LB ou KG). 1. Assurez-vous qu'aucun objet n'est sur la plate-forme. Appuyez sur le bouton ON / OFF pour allumer l'écran.
  • Page 61 INSTRUCTIONS D'UTILISATION (SUITE) Fonction IMC L'indice de masse corporelle (IMC) est un ratio entre le poids d'une personne et sa hauteur et interprété comme un score IMC. Ce score IMC est ensuite utilisé comme outil pour catégoriser un patient comme poids insuffisant, normal, surplus de poids, obèse ou obèse morbide. Note: La balance ne calculera pas l’IMC pour un patient qui pèse 24 livres (11 kg) ou moins.

  • Page 62: Instructions De Mesure De Hauteur

    INSTRUCTIONS DE MESURE DE HAUTEUR MISES EN GARDE : Soyez prudent lorsque vous glissez la tige vers le haut et le bas. La tige devrait bouger doucement ; ne bougez pas la tige de façon brusque. Pliez le casque lorsque vous ne l'utilisez pas. Note : Les patients doivent mesurer au moins 23-5/8”...

  • Page 63: Entretien

    Les pages suivantes fournissent des instructions pour la maintenance, le nettoyage, la calibration et le dépannage de la balance 500KL. Les opérations de maintenance autres que celles décrites dans ce manuel devraient être effectuées par du personnel de service qualifié.

  • Page 64: Calibration

    CALIBRATION Cette balance a été calibrée en usine, et n'a pas besoin d'être calibrée avant l'utilisation. Si requis, la balance peut être calibrée. La calibration de votre balance est effectuée en utilisant des kilogrammes (KG) ou livres (LB) en conformité avec les unités de mesure utilisées lors du processus de calibration.

  • Page 65: Dépannage

    DÉPANNAGE Avant de contacter du personnel de service, référez-vous aux instructions suivantes pour vérifier ou corriger tout problème. Symptômes Causes Possibles Action Corrective La balance ne s'allume pas 1. Batterie déchargée 1. Remplacer la batterie 2. Prise électrique défectueuse 2. Utiliser une prise différente 3.

  • Page 66: Garantie

    Qu'est-ce que la Garantie Couvre? Les balances Health o meter® Professional sont garanties à partir de la date d’achat contre les défauts matériels ou de main- d’œuvre pour une période de deux (2) ans. Si le produit ne fonctionne pas correctement, retournez le produit, livraison prépayée et emballé...
