Verdrahtung
Klemmenbelegung
Klemme
Klemmenbelegung
11
+ 0/4 bis 20 mA Signal
12
Signalmasse (Strom, Spannung, Temperatur)
13
+ 1 V, + Thermoelemente, - Widerstandsthermometer Signal (3-/4-Leiter)
15
+ Widerstandsthermometer Signal (4-Leiter)
17
+ 30 V
19
+ Widerstandsthermomenter Versorgung (3-/4-Leiter)
4.2
Anschluss des Gerätes
WARNUNG
!
Gefahr durch elektrische Spannung
‣
Der gesamte elektrische Anschluss muss spannungsfrei erfolgen.
4.2.1 Anschluss Hilfsenergie
• Vergleichen Sie vor der Verdrahtung des Gerätes die Übereinstimmung der Versorgungsspan-
nung mit den Angaben auf dem Typenschild.
• Bei Ausführung 90 bis 250 V AC (Netzanschluss) muss in der Zuleitung in der Nähe des Gerä-
tes (leicht erreichbar) ein als Trennvorrichtung gekennzeichneter Schalter, sowie ein Über-
stromschutzorgan (Nennstrom ≤ 10 A) angebracht sein.

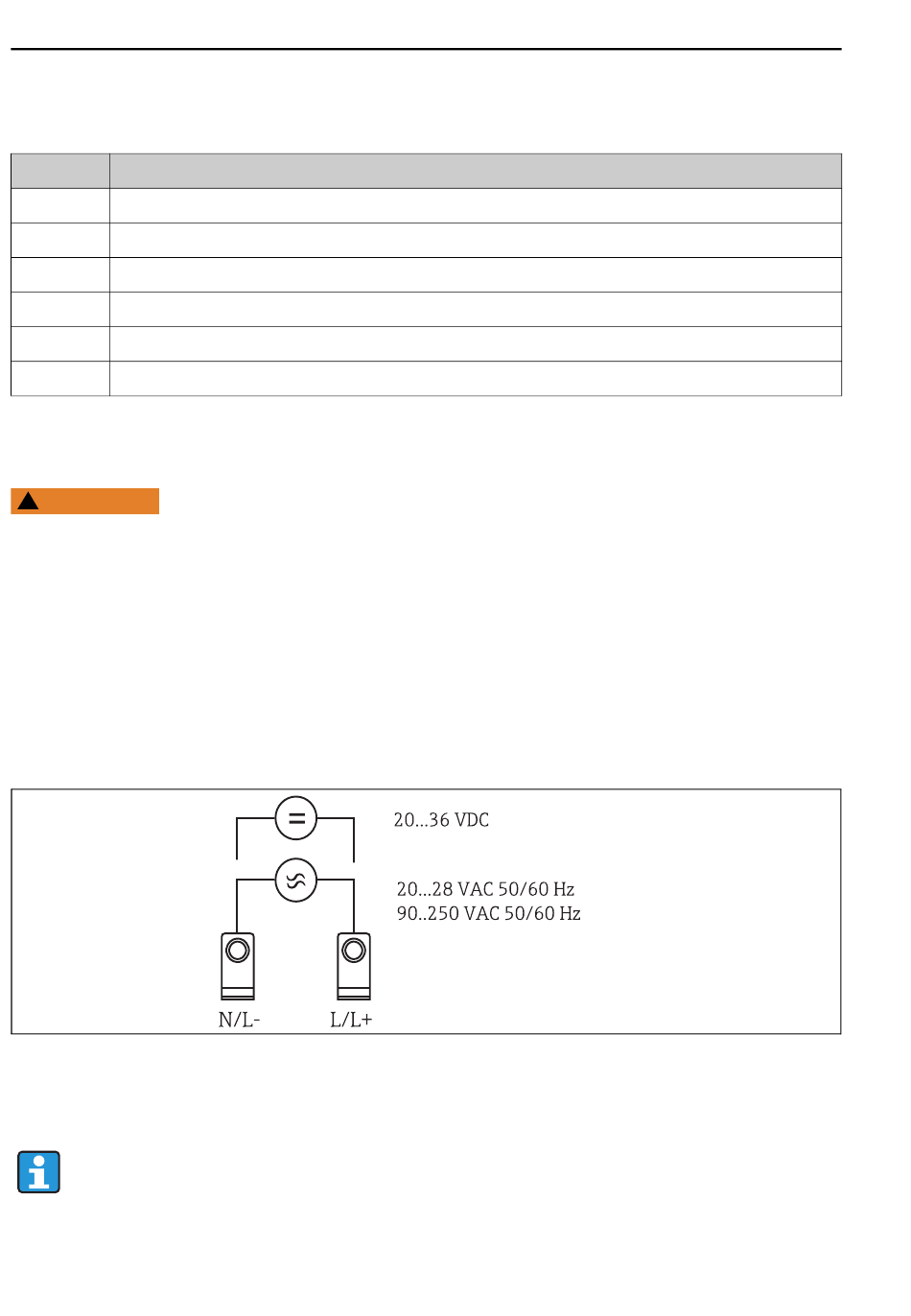

Abb. 5: Anschluss Hilfsenergie
4.2.2 Anschluss externer Sensoren
An das Gerät können aktive und passive Sensoren mit Analog-, TC, Widerstand und
RTD Sensoren angeschlossen werden.
12
RIA452
G09-RIA452xx-04-10-xx-xx-000
