Indicateur LCD
Pos: 94 /Überschriften/1/J - L/LCD-Anzeiger @ 0\mod_1139909300218_3848.doc @ 3902
16 Indicateur LCD
Pos: 95 /==== Wechsel ein- auf zweispaltig ==== @ 0\mod_1130421847171_3848.doc @ 4575
Wechsel ein-auf zweispaltig
Pos: 96 /Technische Daten / Datenblatt/Temperatur/Allgemein/LCD-Anzeiger TTF350 @ 11\mod_1184923779609_3848.doc @ 111100
Double fonction : Indicateur LCD avec fonction de configuration
16.1 Propriétés de l'indicateur LCD
•
Indicateur LCD graphique (alphanumérique) commandé par
convertisseur de mesure
•
Hauteur des caractères en fonction du mode
•
signes de polarité, 4 chiffres, 2 chiffres après la virgule
•
Indicateur graphique à barres
•
enfichable en 4 positions décalées de 90°
•
Possibilité d'affichage :
-
Grandeur procédé capteur 1
-
Grandeur procédé capteur 2
-
Grandeur électrique capteur 1 (Ω / mV)
-
Grandeur électrique capteur 2 (Ω / mV)
-
Température ambiante / de l'électronique
-
Valeur de sortie / courant
-
Sortie %
•
Informations d'affichage de diagnostic pour convertisseur de
mesures et état des capteurs
16.1.1 Caractéristiques techniques de l'indicateur
LCD
Plage de température :
-20 ... 70 °C
(-50 ... -20 °C ou. 70 ... 85 °C aucune
fonction)
Humidité de l'air:
0 ... 99 %, d'humidité relative
IEC 60068-2-78

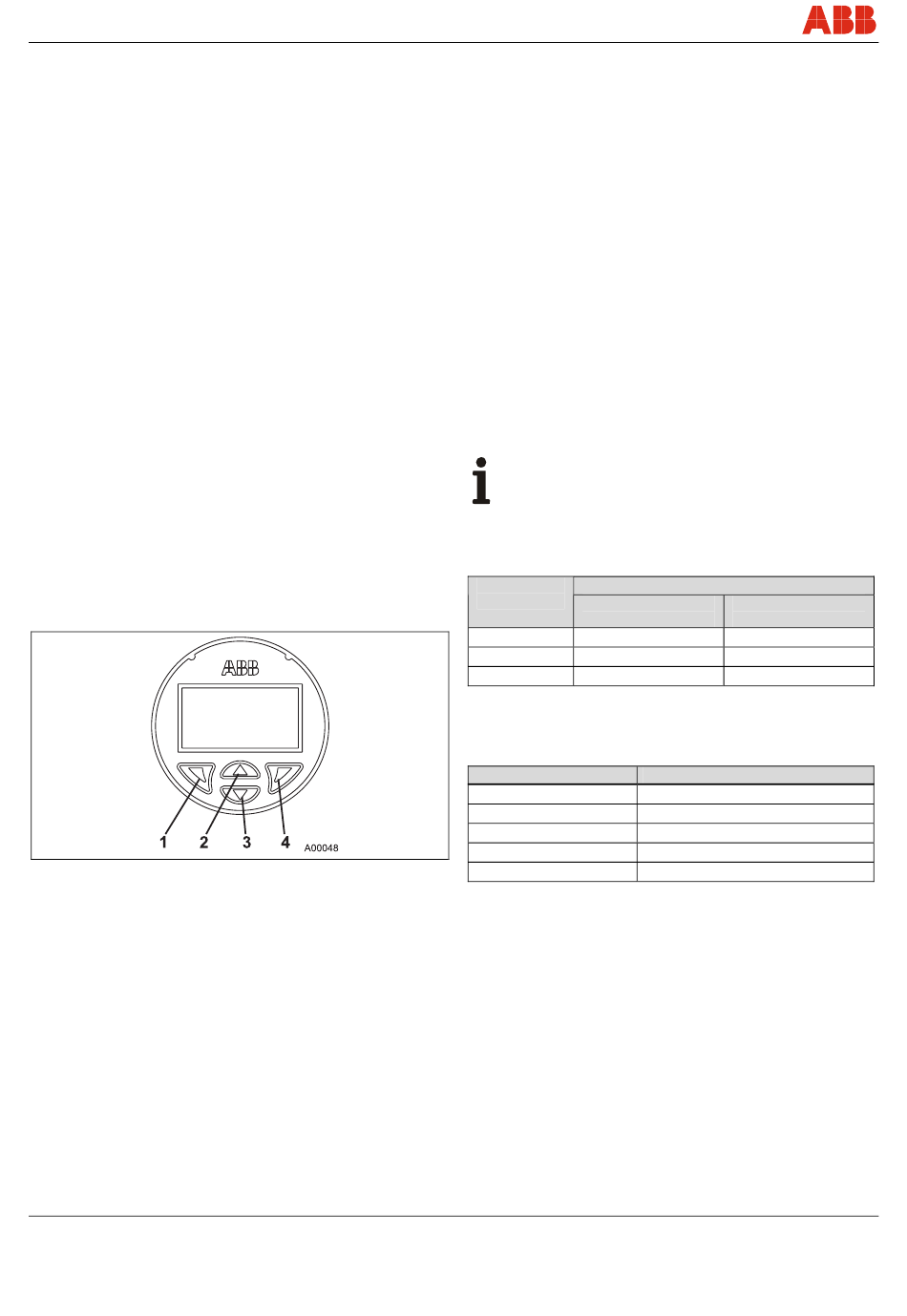

Fig. 31
1
Quitter / Annuler
2
Faire défiler en arrière
Wechsel ein-auf zweispaltig
Pos: 99 /======= Seitenumbruch ======== @ 0\mod_1126532365768_3848.doc @ 4577
68
3
Faire défiler en avant
4
Valider
16.2 Fonction de configuration de l'indicateur LCD
•
Paramètres du convertisseur de mesures configurables par:
Tous les paramètres
(Type de capteur, câblage, plage de mesure, signal du courant
de défaut...)
courbe caractéristique de capteur en mode libre basée sur le
tableau des valeurs, coefficients Callendar Van Dusen, seuils de
pré-alarme et d'alarme, paramètre de dérive, Signalisation par
impulsions configurable NE107 "Maintenance required
•
Protection en écriture du logiciel pour configuration
Pos: 97 /Ex-technische Daten/Temperatur/TTF/LCD-Anzeiger HMI-Ex Typ B @ 10\mod_1183031348421_3848.doc @ 109246
16.3 Indicateur LCD IHM-Ex Type B (sécurité
intrinsèque)
Homologué pour zone 0.
Identification :
•
II 1G EEx ia IIC T6
Important
L'identification Ex figure en plus sur la plaque signalétique.
Certificat d'homologation CE : ZELM 07 ATEX 0331 U
Tableau des températures
Classe de
Plage de température ambiante admissible
température
Utilisation appareil
en catégorie 1
T6
-40 ... 40 °C
T5
-40 ... 55 °C
T4
-40 ... 85 °C
Pour la plage de température ambiante de -50°C à - 20°C, une
protection mécanique supplémentaire est nécessaire.
Caractéristiques techniques liées à la sécurité
Type de protection à sécurité intrinsèque EEx ia IIC
Tension max.
Courant de court-circuit
Puissance max.
Inductance interne
Capacité interne
Pos: 98 /==== Wechsel zwei- auf einspaltig ==== @ 0\mod_1130421955859_3848.doc @ 4576
TTF350
Utilisation appareil
en catégorie 2
-40 ... 40 °C
-40 ... 55 °C
-40 ... 85 °C
Circuit d'alimentation
U
= 9 V
i
I
= 65,2 mA
i
P
= 101 mW
i
L
= 0 mH
i
C
= 342 nF
i
OI/TTF350-FR
