22 Aqu@Scop HT Split

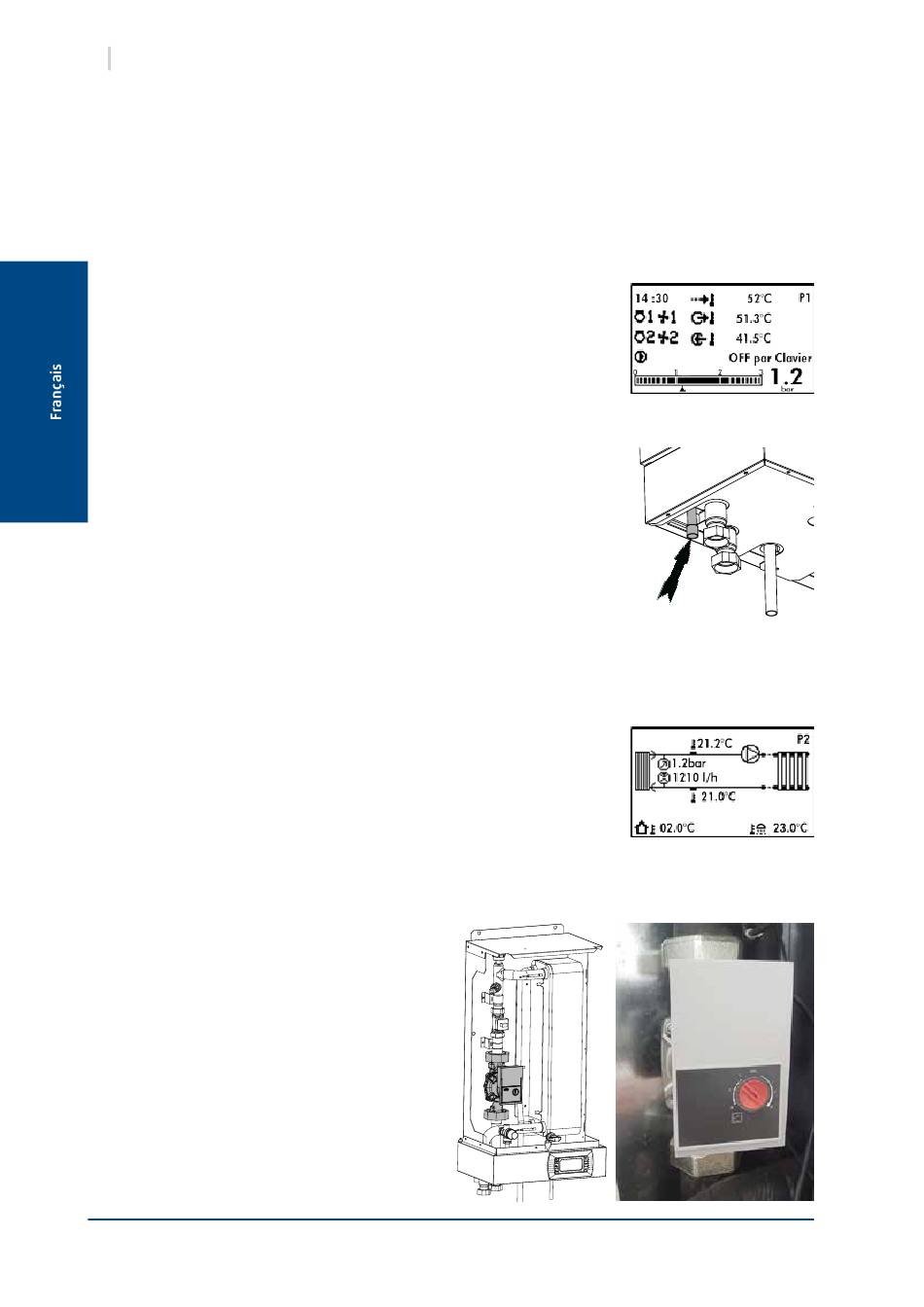

12.6. REMPLISSAGE HYDRAULIQUE
L'installation étant terminée, après nettoyage et rinçage du réseau, il faut procéder au remplissage du circuit
d'eau conformément aux règles de l'art en vigueur, jusqu'à obtention de la pression de service qui devra
être:
L'Aqu@ Scop HT Split est équipée d'un capteur électronique de pression d'eau. Celle-ci peut être visualisée
sur l'écran principal P1 de l'afficheur ainsi que dans les écrans de Maintenance.
L'alimentation en eau doit être effectuée à partir du réseau de distribution, soit sur la pompe à chaleur, soit
sur n'importe quel autre point de l'installation.
Vérifier le fonctionnement des purgeurs automatiques.
Pour un fonctionnement correct, il est indispensable d'éliminer complètement
l'air du circuit.
Une fois le circuit hydraulique correctement rempli, fermer la vanne de
remplissage en eau.
12.7. RACCORDEMENT DE L'EVACUATION DE LA SOUPAPE DE SECURITE
La soupape de sécurité est munie d'un tube d'évacuation. En cas de montée
anormale de la pression dans le circuit de chauffage (surchauffe, volume
du vase d'expansion insuffisant, vase d'expansion défaillant, remplissage
permanent...), de l'eau peut être évacuée par la soupape. Lors de l'installation,
s'assurer que les lâchés d'eau sont sans risque pour l'utilisateur. Si nécessaire,
raccorder l'évacuation au réseau d'eaux usées via un siphon intégrant une
mise à l'air libre permettant la visualisation de l'écoulement.
12.8. DEBIMETRE ELECTRONIQUE
Un débitmètre électronique à effet vortex est installé sur le circuit hydraulique du condenseur. Il permet de
bénéficier de la lecture en temps réel du débit d'eau de l'installation et de s'assurer que ce débit est suffisant
avant le démarrage de l'unité.
L'appareil est également équipé d'un groupe de sécurité comprenant une
soupape tarée à 3 bars, et une valve de décharge manuelle.
12.9. REGLAGE DU DEBIT D'EAU
Le débit d'eau est visualisable sur l'écran P2 ainsi
que dans les écrans Maintenance.
Au moyen du bouton de réglage de vitesse du
circulateur, régler le débit d'eau dans l'installation
à la valeur nominale recommandée (voir §
CARACTERISTIQUES
PHYSIQUES,
perte de charge de l'installation doit être située
dans la plage de fonctionnement du circulateur.
0.5 bar < P. service < 2.5 bars
page
7).
La
.
