4 Installation

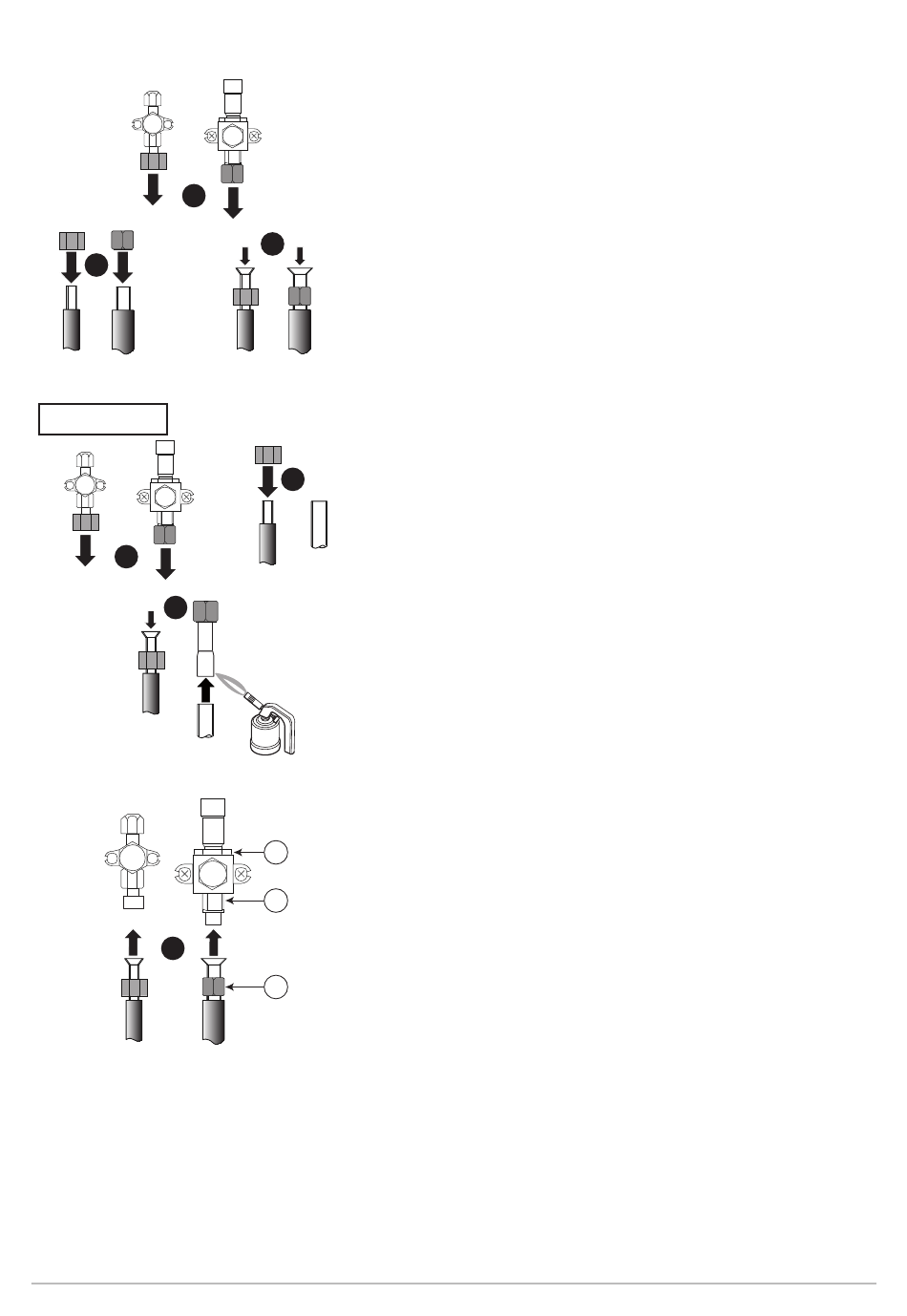

Fig.38
Sauf 22TR - 27TR
11
12
Fig.39
Uniquement 22TR - 27TR
22TR - 27TR
11
13
MW-5000514-1
Fig.40
Sauf 22TR - 27TR
14
46
AEI MMC-II-IN
11. Dévisser les écrous des vannes d'arrêt.
12. Enfiler les écrous sur les tubes.
13. Dudgeonner les tubes.
Modèles AEI 22 TR, AEI 22 TRR1.UK et AEI 27 TR, AEI 27 TRR1.UK
(Raccord 1" à braser) : Enfiler l'écrou sur l'adaptateur. Dudgeonner
l'adaptateur. Braser sans oxygène le tuyau de jointure sur le tuyau
local. Braser sous azote.
14. Appliquer de l'huile réfrigérante sur les parties dudgeonnées pour
faciliter le serrage et améliorer l'étanchéité.
Raccorder les tuyaux et serrer les écrous avec une clé
dynamométrique.
13
MW-5000513-1
12
A Ne pas utiliser de clé à ce niveau de la vanne, risque de fuite de
fluide frigorigène.
B Position préconisée pour les clés pour le serrage de l'écrou.
A
B
B
MW-5000515-01
7617036 - v09 - 23082018
