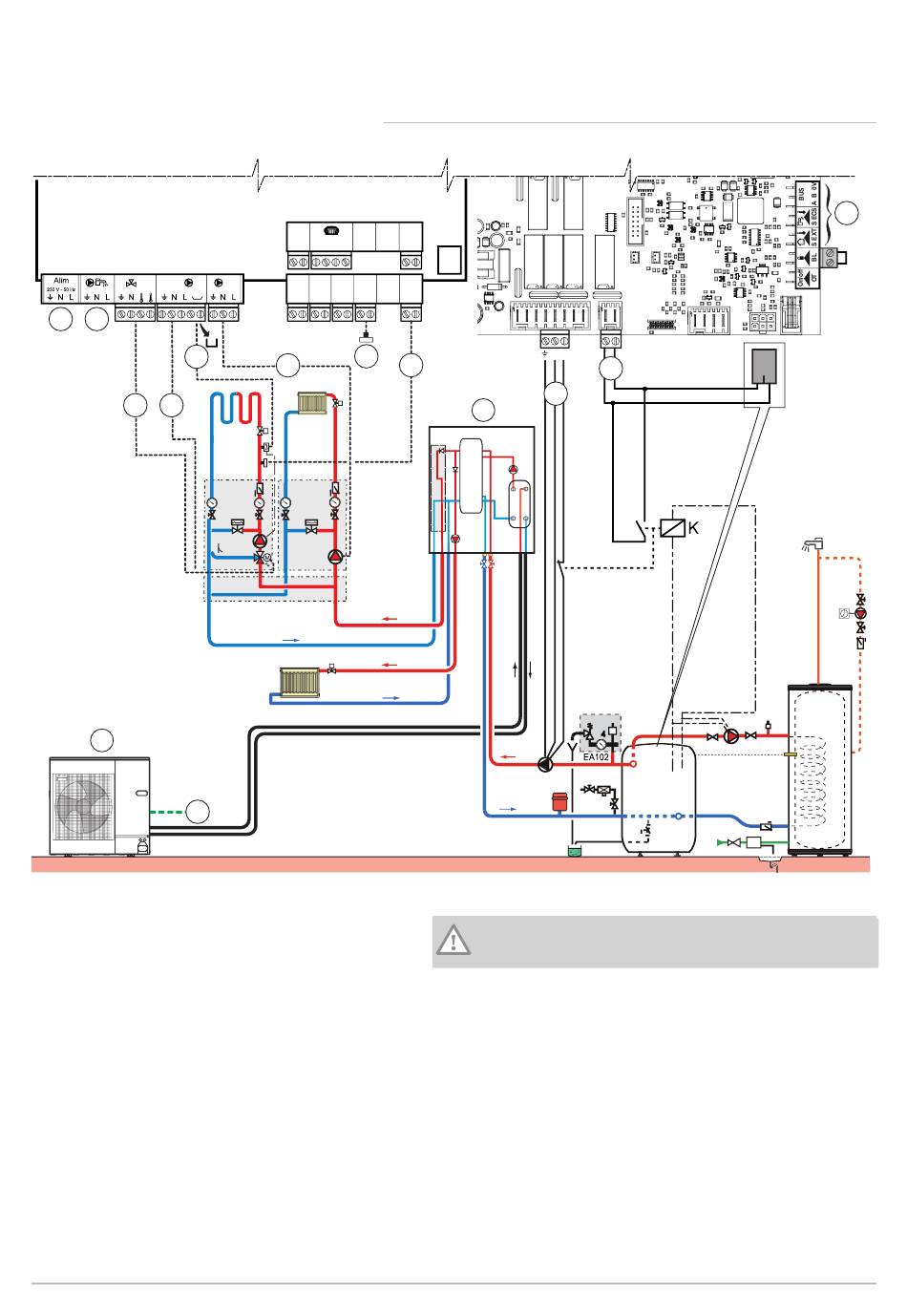

4.11.13 Raccordement d'une chaudière équipée d'un tableau de
commande sans entrée TAM (Thermostat d'ambiance
modulant)
PCU
S AMB A
2 1
S DEP B
2 1
N L
10
11
13
1
Non utilisé : Ne rien raccorder sur le bornier.
2
Attention
Ne rien raccorder sur la sortie pompe ECS.
3
Raccorder la sonde extérieure.
4
Raccorder le circulateur de chauffage (Circuit A).
5
Raccorder le moteur de la vanne 3 voies (Circuit B).
6
Raccorder le circulateur de chauffage (Circuit B).
7
Raccorder un thermostat de sécurité si le circuit chauffage est un
plancher chauffant : Retirer le pont. Brancher les fils du thermostat
de sécurité sur le connecteur.
8
Non utilisé : Ne rien raccorder sur le bornier.
9
Brancher le câble BUS entre le module extérieur et le bornier du
module intérieur.
10
Raccorder la sonde départ AD 199 (Circuit B).
11
Brancher le circulateur et le relais K sur le connecteur AL1 de la
carte électronique PCU.
12
Raccorder l'entrée CS de la chaudière sur le connecteur AL2 de la
carte électronique PCU.
CS
12
L
N
AEI MMC-II-IN
