Pour les circuits sans sonde d'am
biance
Pour les circuits avec sonde d'am
biance

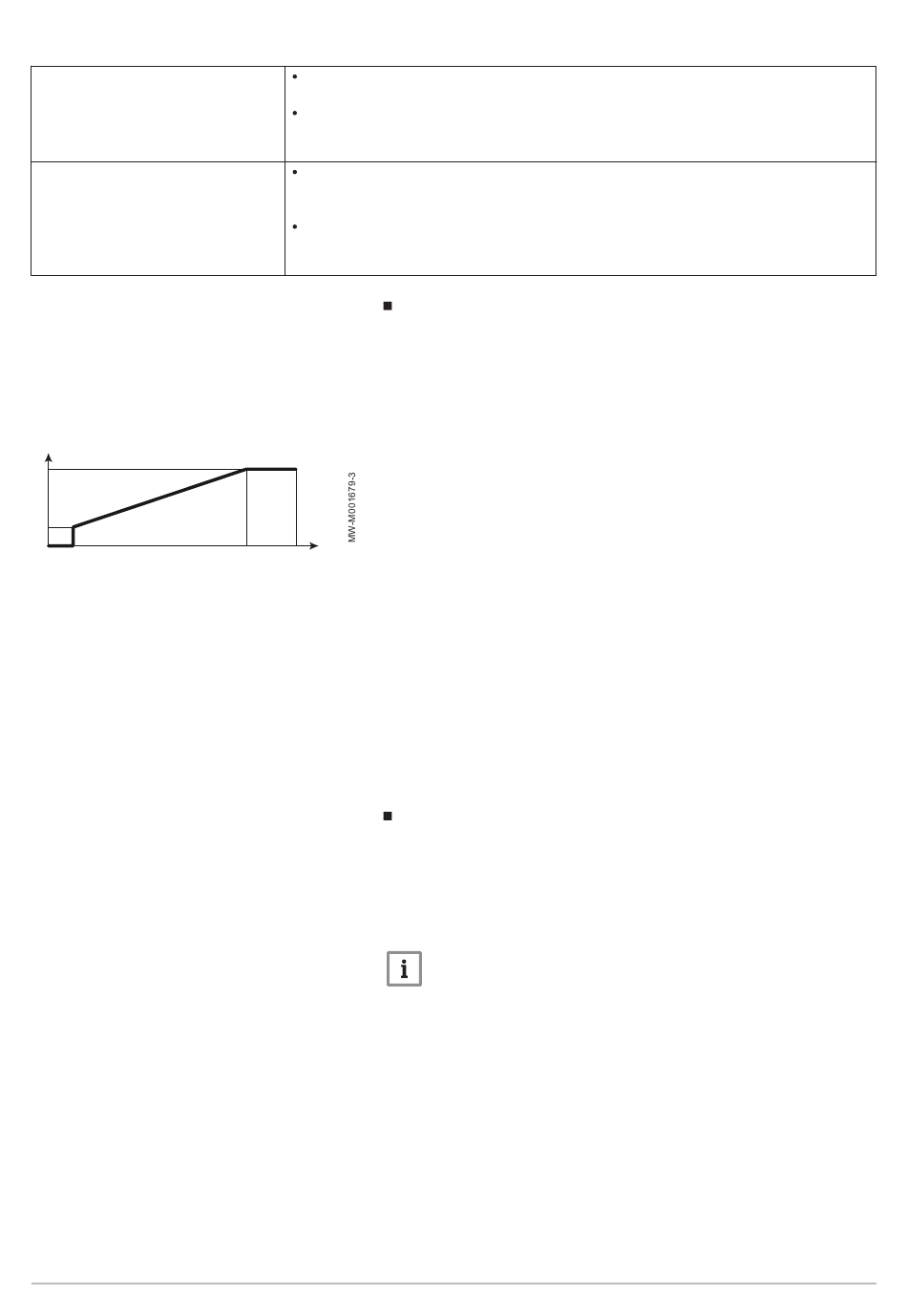

Fig.132
2
4
3
0V
5
7617036 - v09 - 23082018
NUIT : ABAIS. (abaissement) : la température réduite est maintenue pendant les pé
riodes réduites. La pompe du circuit fonctionne en permanence.
NUIT : ARRET (arrêt) : le chauffage est arrêté pendant les périodes réduites. Lorsque
l'antigel d'installation est actif, la température réduite est maintenue pendant les pé
riodes réduites.
Lorsque la température d'ambiance est inférieure à la consigne de la sonde d'am
biance : la température réduite est maintenue pendant les périodes réduites. La pom
pe du circuit fonctionne en permanence.
Lorsque la température d'ambiance est supérieure à la consigne de la sonde d'am
biance : le chauffage est arrêté pendant les périodes réduites. Lorsque l'antigel d'ins
tallation est actif, la température réduite est maintenue pendant les périodes réduites.
Cette fonction permet de commander la pompe à chaleur à travers un
système externe comportant une sortie 0-10 V reliée à l'entrée 0-10 V de
la carte SCU. Cette commande impose à la pompe à chaleur une
consigne en température. Il faudra veiller à ce que le paramètre MAX MIT
soit supérieur à CONS.MAX 0-10V.
10V
1
6
Si la tension d'entrée est inférieure à VMIN/OFF 0-10V, la pompe à
chaleur est à l'arrêt.
La température consigne pompe à chaleur correspond strictement à
l'entrée 0-10 V. Les circuits secondaires de la pompe à chaleur continuent
de fonctionner mais n'ont aucune incidence sur la température d'eau de la
pompe à chaleur. En cas d'utilisation de l'entrée 0-10 V et d'un circuit
secondaire de la pompe à chaleur, il faut que le régulateur externe
fournissant cette tension 0-10 V demande toujours une température au
minimum égale aux besoins du circuit secondaire.
La fonction hybride consiste en un basculement automatique entre la
pompe à chaleur et une chaudière à fioul ou à gaz, en fonction de
l'évolution d'un facteur sélectionné par l'utilisateur au préalable : Coût de
la consommation, quantité d'énergie consommée ou émission de gaz
carbonique.
La commutation entre la pompe à chaleur et la chaudière dépend du COP
de la pompe à chaleur. Le COP seuil est calculé en fonction des
paramètres renseignés par l'utilisateur (coût, coefficients d'émission de
gaz carbonique) (Paramètres COUT HEURE CREUSE, COUT HEURE
PLEINE, COUT FUEL/GAZ ).
Si le COP de la pompe à chaleur est supérieur au COP seuil, alors la
pompe à chaleur est prioritaire, sinon seule la chaudière est autorisée à
fonctionner. Le COP de la pompe à chaleur dépend de la température
extérieure.
L'influence des températures ARRET PAC et TEMP.BIVALENCE est
décrite dans le schéma ci-contre.
Fonction 0-10 V
1 Température de consigne de départ (°C)
2 Tension d'alimentation d'entrée (V) - DC
3 0 V
4 CONS.MIN 0-10V
5 CONS.MAX 0-10V
6 VMIN/OFF 0-10V
7 VMAX 0-10V
8 10 V
x Tension sur l'entrée
y Température de la pompe à chaleur
Fonction hybride
Important
Voir Menu #HYBRID.
5 Mise en service
AEI MMC-II-IN
121
