1

Montage du volant

Pièces nécessaires pour cette opération:
1 Volant
Procédure
Remarque: Cette procédure ne concerne que le Modèle
07359TC.
1. En passant par les ouvertures à l'arrière du volant,
dégagez les languettes de verrouillage du couvre-moyeu
et déposez le couvre-moyeu du volant

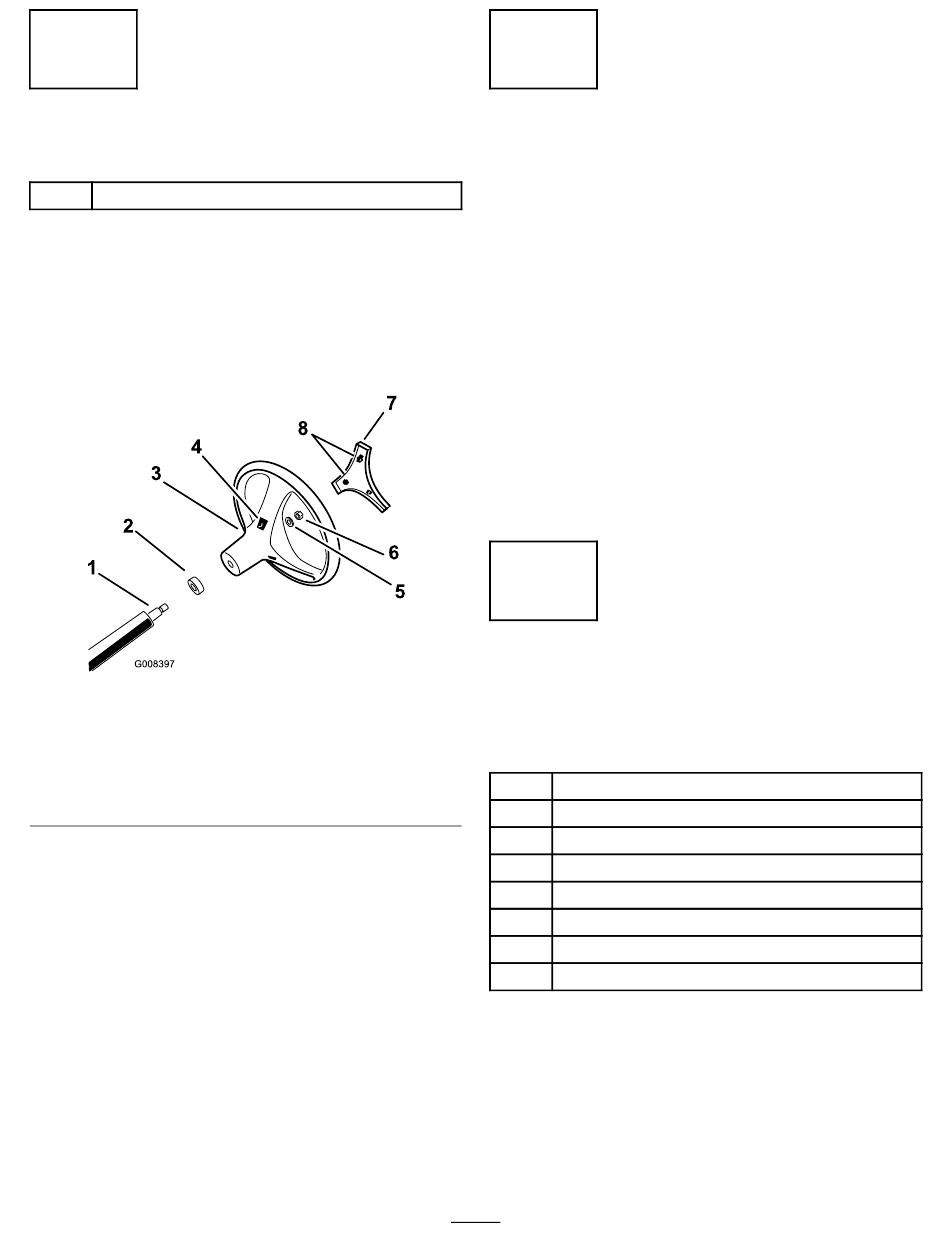

1. Arbre de direction
2. Pare-poussière
3. Volant
4. Logements des languettes
dans le volant
2. Retirez le contre-écrou et la rondelle de l'arbre de
direction (Figure 3).
3. Alignez le volant sur les cannelures de l'arbre de
direction (Figure 3).
Remarque: Positionnez le volant sur l'arbre de sorte
que lorsque les roues de la machine sont en position
ligne droite, la branche transversale soit horizontale et
la branche la plus épaisse soit dirigée vers le bas.
4. Montez la rondelle et le contre-écrou sur l'arbre de
direction (Figure 3).
5. Serrez l'écrou à un couple de 24 à 29 N·m.
6. Alignez les languettes de verrouillage du couvre-moyeu
sur les ouvertures dans le volant et enfoncez
le couvre-moyeu jusqu'à ce que les languettes
s'enclenchent en place
(Figure
Figure 3
5. Rondelle
6. Contre-écrou
7. Couvre-moyeu
8. Ouverture (pour accéder
aux languettes du volant)
(Figure 3).
2
Contrôle des niveaux de
liquides et de la pression des
pneus
Aucune pièce requise
Procédure
1. Contrôlez le niveau d'huile moteur avant et après le
premier démarrage du moteur ; voir
d'huile moteur (page
2. Contrôlez le niveau de liquide de frein avant le premier
3).
démarrage du moteur ; voir
liquide de frein (page
3. Contrôlez le niveau d'huile de la boîte-pont avant le
premier démarrage du moteur ; voir
d'huile de la boîte-pont (page
4. Contrôlez la pression des pneus ; voir
pression des pneus (page
3
Lecture du manuel et
visionnement de la
documentation de formation
Pièces nécessaires pour cette opération:
1 Manuel de l'utilisateur
1 Manuel du propriétaire du moteur.
1 Catalogue de pièces
1 Documentation de formation de sécurité
1 Fiche d'enregistrement
1 Fiche de contrôle avant livraison
1 Certificat de qualité
2 Clé
Procédure
•
Lisez le Manuel de l'utilisateur et le Manuel du propriétaire
du moteur.
•
Visionnez la documentation de formation de sécurité.
•
Remplissez la fiche d'enregistrement.
•
Remplissez la Fiche de contrôle avant livraison.
•
Lisez le Certificat de qualité.
12
Contrôle du niveau
20).
Contrôle du niveau de
20).
Contrôle du niveau
41).
Contrôle de la
21).
