VOLET DE DERIVE - ROULETTE DE QUEUE
RUDDER

Montage des palonniers de commandes

Control horns assembly
4
4-8
1
10-3
Toutes les vis doivent être collées avec une goutte d'époxy ou de cyanolithe .
All the screws must be secured with a drop of epoxy adhesive ou CA glue.

TAILWHEEL

1
1
4-5
4
10-3
7

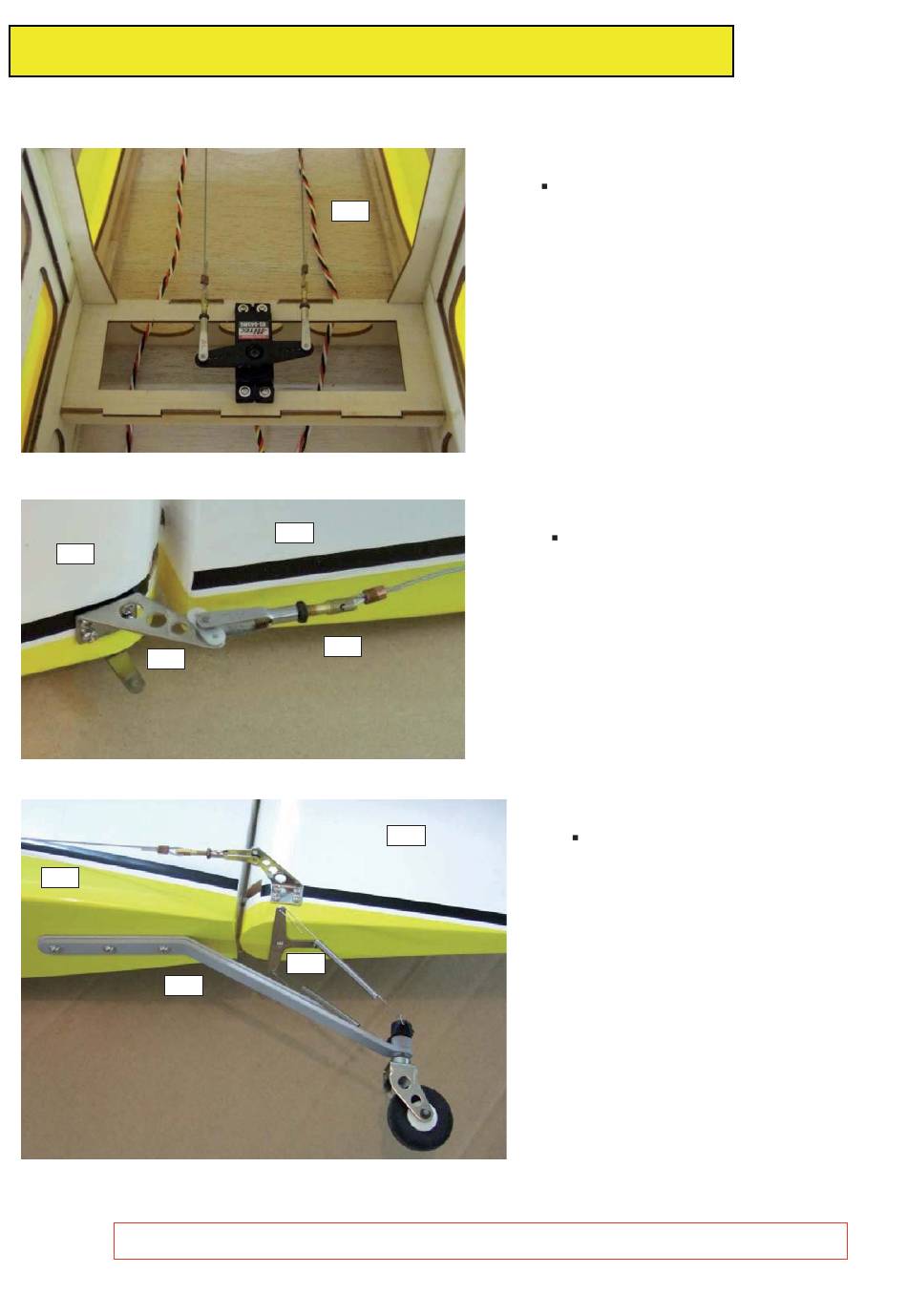

Positionner le servo au centre du
fuselage. Percer 4 trous Ø 1mm.
Install rudder servo at the center of
●
the fuselage. Drill 4 holes Ø1mm.
Positionner le guignol dans l'axe du
câble, au droit
charnières et percer 4 trous Ø 1mm.
Locate rudder horns in front of the pull-
●
pull cable and fl ush with rudder pivot,
then drill 4 holes Ø1mm.
Positionner la roulette de queue
dans l'axe du fuselage
sont palonnier. Percer 3 plus 2 trous
Ø 1mm.
Locate tailwheel assembly under the
●
fuselage and also its control arm. Drill 3
holes and 2 holes Ø1mm.
de l'axe des
ainsi que
