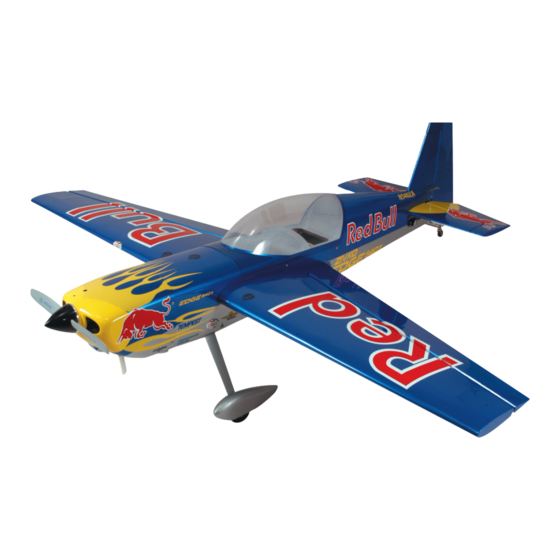

AEROBATIC
SEMI-SCALE PLANE
SEMI-MAQUETTE
DE VOLTIGE
Caractéristiques techniques/Technical data:
Envergure/wingspan:
Longueur/length:
Poids/TO weight:
Surface/wing area:
Profil/airfoil:
Equipements recommandés/Recommended equipments:
Equipements recommandés/Recommended equipments:
Moteur/motor:
Hélice/propeller:
Cône/spinner:
Radio/RC set:
ATTENTION !
Ce modèle à construire n'est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n'émet sur la même
fréquence que vous.
1,83m
1,75m
5,0/5,3kg
60,5 dm
2
NACA 0015
OS Max120AX
GRAUPNER 18x6"
INOVA Ø75mm
Récepteur/receiver:
Ailerons/ailerons:
Profondeur/elevator:
Direction/rudder:
Moteur/throttle:
Accu Rx/Battery pack:
Inter/switch:
Rallonges/extensions:
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.
EDGE 540T
Order N ° 06610
FUTABA R-148DP
2 servos HITEC HS-635HB
2 servos HITEC HS-475HB
1 servo HITEC HS-645MG
1 servo HITEC HS-311
6,0V RC-2400
#01613235
3x20cm, 2x50cm
Distribué par/Distributed by:
TOPMODEL S.A.S.
Le jardin d'entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2007 Notice V1-2

Publicité

Table des Matières
loading

Sommaire des Matières pour Ecotop EDGE 540T

  • Page 1 EDGE 540T AEROBATIC SEMI-SCALE PLANE SEMI-MAQUETTE DE VOLTIGE Order N ° 06610 Caractéristiques techniques/Technical data: Envergure/wingspan: 1,83m Longueur/length: 1,75m Poids/TO weight: 5,0/5,3kg Surface/wing area: 60,5 dm Profil/airfoil: NACA 0015 Equipements recommandés/Recommended equipments: Equipements recommandés/Recommended equipments: Moteur/motor: OS Max120AX Hélice/propeller: GRAUPNER 18x6”...
  • Page 2: Important

    LASER et grâce également aux accessoires de superbe qualité. Nous espérons que vous prendrez beaucoup de plaisir à construire et à faire voler votre EDGE 540T 120. Un grand soin a été pris aussi bien au niveau de la conception que de la fabrication pour que le EDGE 540T 120 soit le plus solide et le plus léger possible. Nous avons utilisé...
  • Page 3 EDGE 540T CONTENU DU KIT- KIT CONTENT 1-3a 9-21 3-24 10-2 N° pièce Désignation Matériau, dimensions (mm) Qté Part # Item Material, dimensions (mm) notice de montage building instructions fuselage structure entoilée fuselage all built-up, covered bâti moteur nylon ajustable+sac visserie...
  • Page 4: Empennage Horizontal

    AILES ● Monter les servos d’ailerons (palonnier côté emplanture de ● Coller les charnières des ailerons avec la colle spéciale l’aile). #19255. ● Connecter une rallonge de 20cm sur chaque servo d’aile- ● Caler le palonnier au neutre à l’aide du servo tester #0435051.
  • Page 5: Roulette De Queue

    DERIVE ● Monter le servo de direction équipé d’un palonnier double ● Percer l’entoilage (au fer à souder chaud) à l’arrière du fuselage pour le passage des câbles aller-retour de direction. ● A l’aide d’une gaine, passer les câbles de direction après les avoir sertis (avec les morceaux de tube laiton fournis, voir photo) côté...
  • Page 6: Montage Moteur

    Servo des gaz MONTAGE MOTEUR ● Coller la platine du servo des gaz 1-2 comme sur la photo avec de la colle époxy 5mn. ● Mesurer le carter du moteur (pour l’écartement des bras du ● Connecter une rallonge de 20cm (avec sécurité bâti) puis tracer l’emplacement des bras sur la cloison pare- feu centrés sur la croix gravée.
  • Page 7 Evacuation air chaud Baguette d’arrêt du réservoir Le réservoir est bloqué à l’arrière par la baguette 1-3a collée ● Découper le dessous du capot moteur 9 pour l’évacuation sur le couple en haut et en bas. des gaz chaud (aération moteur). Pointeau Contre-pointeau ●...
  • Page 8: Train D'atterrissage Principal

    TRAIN D'ATTERRISSAGE PRINCIPAL ● Monter l’ensemble train sur le fuselage à l’aide des 3 vis 10-2. ● Monter les roues 8-1 sur le train à l’aide des axes et ● Remonter le capot de train et le fi xer en place par les 2 vis bagues d’arrêt 8-3.
  • Page 9 FINITION-FINISHING Les auto-collants fournis avec le kit peuvent différer légèrement des photos. Nettoyer la surface du modèle avec de l’alcool pour permettre un bon collage sur la surface. L’auto-collant peut être appliqué avec une une goutte de produit vais- selle dilué dans une tasse d’eau pour permettre un positionnement plus facile. Après positionnement, l’eau emprisonnée sous l’adhésif doit être chassée. Pour cela, utiliser une spatule Squeegee ou une carte de crédit.
