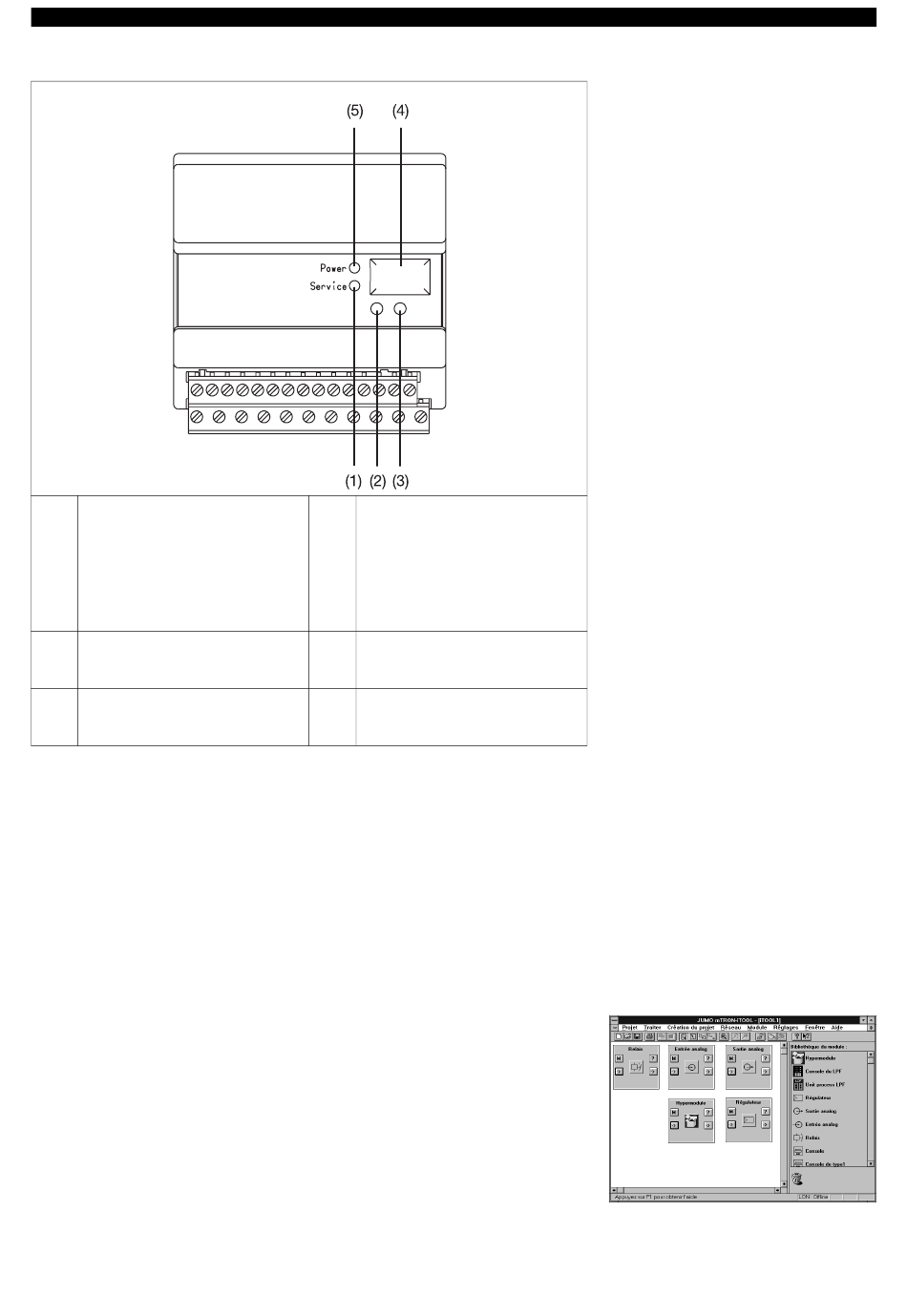

Affichage et commande

(1) LED de signalisation, rouge
- s'allume en cas de panne
- clignote lorsque la liaison physique
entre le logiciel de développement
JUMO mTRON-iTOOL ou le module
opérateur (onsole) est en cours de
contrôle à l'aide du signal test
(„Wink").
Commutateur
(2)
pour la résistance de terminaison du
réseau LON
Variables d'entrée réseau
Variables analogiques
- 16 variables de type "real"
- 4 variables de type "long"
Variables logiques
- 8 variables de type "long"
- 1 alarme-modem de type "bool"
Fonction :
elles sont reliées avec d'autres variables
réseau des modules mTRON.
01.01/00336438
(3) Touche d'installation
Enregistrement du module dans le
logiciel de développement
JUMO mTRON-iTOOL
ou du module opérateur (console).
Interface Setup
(4)
Pour ligne Interface-PC, reliant le mo-
dule au PC.
(5) LED, verte
signalant que l'appareil est sous
tension.
Variables sortie réseau
Variables analogiques
- 16 variables de type "real"
- 4 variables de type "long"
Variables logiques
- 8 variables de type "long"
Fonctions :
elles peuvent être écrites comme variables
sortie réseau du module de communicati-
on par l'intermédiaire du MOD-Bus.
Fiche technique 70.4040
Caractéristiques générales
Conditions d'environnement
suivant DIN 61010
Température de service et d'ambiance :
0 à 55°C
Température de stockage admissible :
-40 à +70°C
≤
Humidité relative : Hr 80%
Degré de pollution : 2
Catégorie de surtension : 2
Boîtier
Matériau : matière synthétique,
auto-extinguible
Classe d'inflammabilité : UL 94 VO
Mode de protection : IP20
(suivant EN 60529)
Montage : sur rail
Alimentation
110 à 240 V AC, 48 à 63 Hz, +10/
20 à 53 V AC/DC, 0/48 à 63 Hz
≤
Consommation : 5 VA
Réseau
(Interface LON)
Transceiver : Free Topology-FTT10A
Topologie: structure annulaire, linéaire, en
étoile ou mixte
Vitesse de transmission : 78 kBaud
Longueur des lignes
(dépend du type de ligne) :
Ligne : < 2700m
En étoile : < 500m
Annulaire :< 500m
Mixte : < 500m
Nombre de modules : max. 64
Commande et installation
Les modules JUMO mTRON peuvent être
commandés, paramétrés et configurés par
le module opérateur (console)
JUMO mTRON.
Le logiciel d'installation JUMO mTRON-
iTOOL permet d'installer et de mettre en
service avec facilité un système JUMO
mTRON
Il est possible de gérer et de documenter
les projets. La liaison par LON des dif-
férents modules se fait par affectation de
noms de variables réseau (NV).
.
