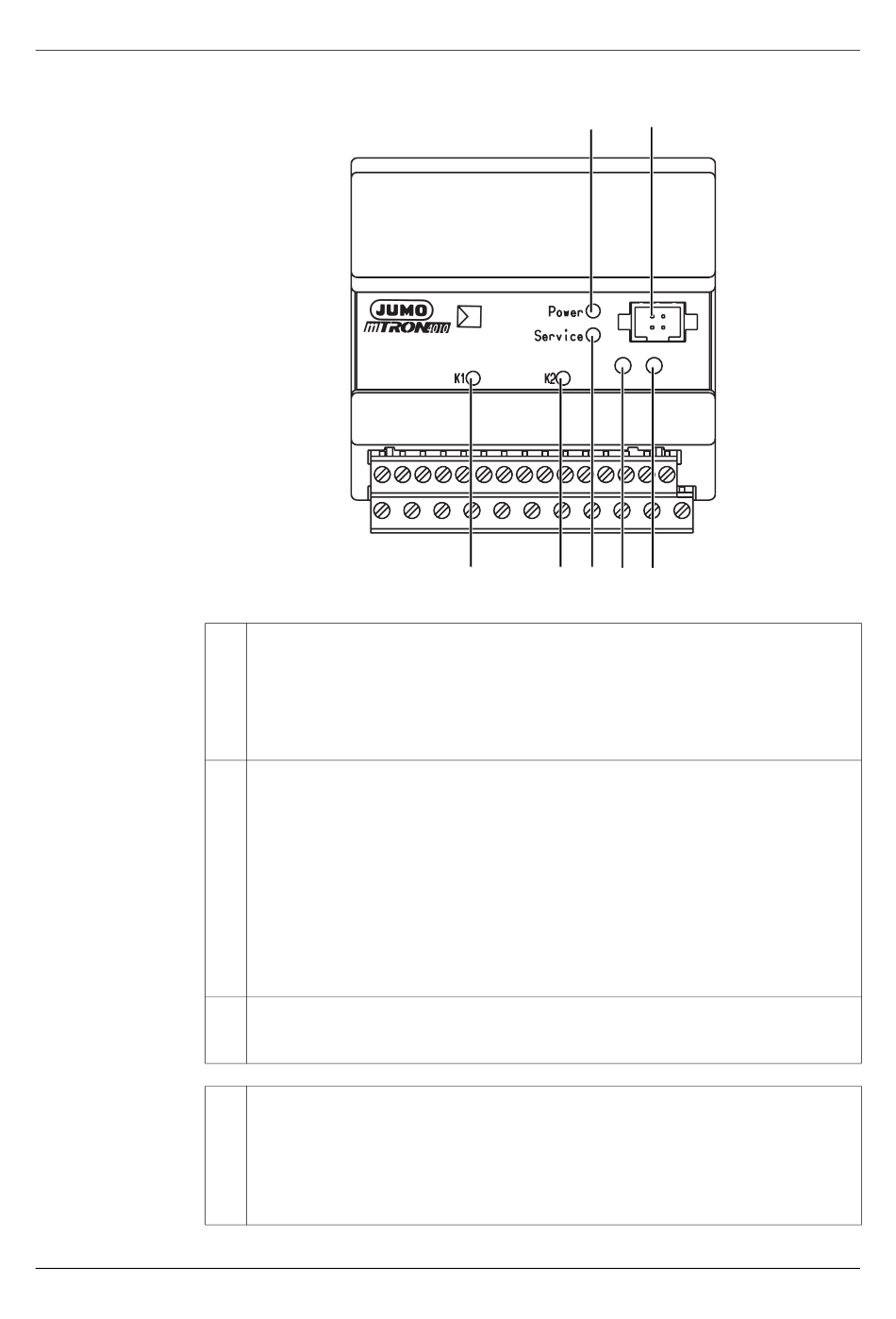

Diodes
électro-
luminescentes
Touche/
commutateur
3.00/Manuel de référence JUMO mTRON
(1)
LED jaune : position de commutation
Pour les sorties discontinues K1 et K2 : les LED sont allumées lorsque le relais
est excité ou bien lorsque la sortie logique ou le relais statique intégré est
activé.
Aucune LED n'est prévue pour la sortie continue.
(2)
LED rouge : fonctionnement
- est allumée ou clignote en continu à la cadence d'une seconde en cas de
dysfonctionnement.
h
Echanger le module
- clignote, sur une durée de 10 s, lorsque la liaison entre le logiciel de déve-
loppement mTRON-iTOOL de JUMO et le module, ou bien entre la console
de programmation et le module, est vérifiée à l'aide d'un signal de test
"Wink" (Identification).
- clignotement long (3 s allumée, 1 s éteinte) en cas d'erreur Plug & Play
(6)
LED verte : alimentation
est allumée si le module est alimenté
(3)
Commutateur (résistance de terminaison)
Commutateur en bas : résistance de terminaison activée
Commutateur en haut : résistance de terminaison désactivée
v
Manuel de référence Volume 1 "Généralités",
Chapitre 4.2 "Raccordement au réseau"
2 Affichage et commande
(6)
(3)
(1)
(1)
(2)
(5)
(4)
3–7
