REMARQUE : Pensez à calfeutrer ou à sceller les trous pour les vis et les trous
percés afin de protéger votre bateau contre les dommages causés par l'eau.
3. Le récepteur GPS est doté de deux encoches pour acheminer les fils.
Utilisez l'encoche convenant le mieux à l'acheminement planifié du
câble.
4. Une fois le câble acheminé, positionnez le récepteur GPS à
l'emplacement de montage prévu et marquez les trous de montage
à l'aide d'un crayon ou d'un poinçon.
5. Mettez le récepteur GPS sur le côté et percez deux trous de guidage
à l'aide d'un foret de 3,5 mm (9/64 po).
6. Alignez les trous pour les vis du récepteur GPS avec les trous de
guidage et attachez le récepteur à l'aide des vis cruciformes
(Phillips) n° 8 - 1 1/4 po. Serrez à la main seulement !
Terminer d'acheminer le câble et vérifier
le fonctionnement du récepteur GPS
Après avoir installé un récepteur GPS, vous devriez effectuer la procédure
suivante pour terminer l'acheminement du câble GPS vers la tête de commande
et vous assurez que la tête de commande fonctionne correctement.
1. Attachez le câble tout au long de son trajet vers la tête de
commande en utilisant des colliers de serrage.
2. Branchez le câble du récepteur GPS sur le port de communication de
la tête de commande. Reportez-vous à la section Essais de
l'installation du système pour utiliser l'option de démarrage État
du système et/ou l'option Mode d'affichage Diagnostic GPS afin de
confirmer que l'installation est correcte.

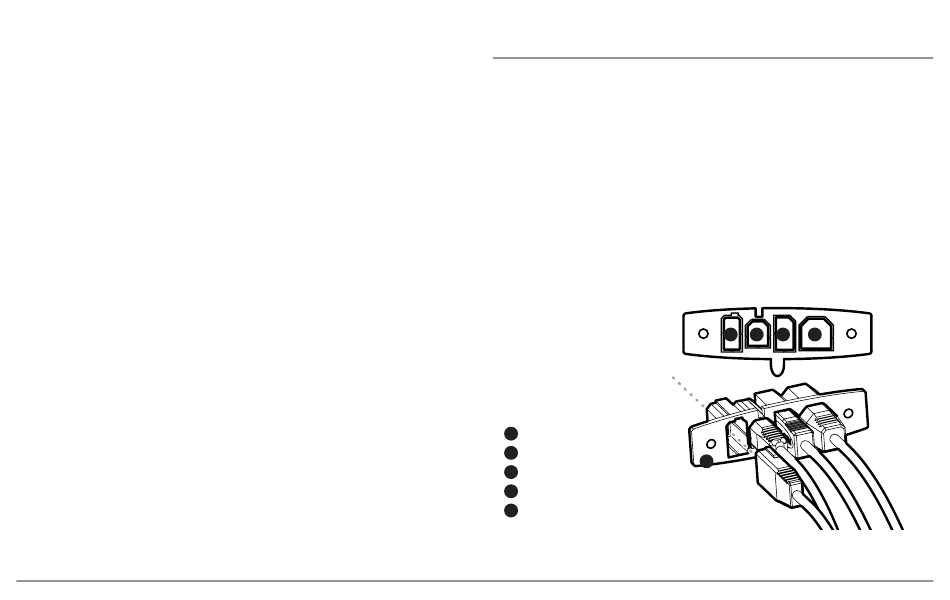

1
Alimentation secondaire
2
Temp/Vitesse
3
Communications
4
Transducteur
5
Réceptacle des câbles
30
1
2
3
4
5
